气泵用径向直叶片叶轮结构设计

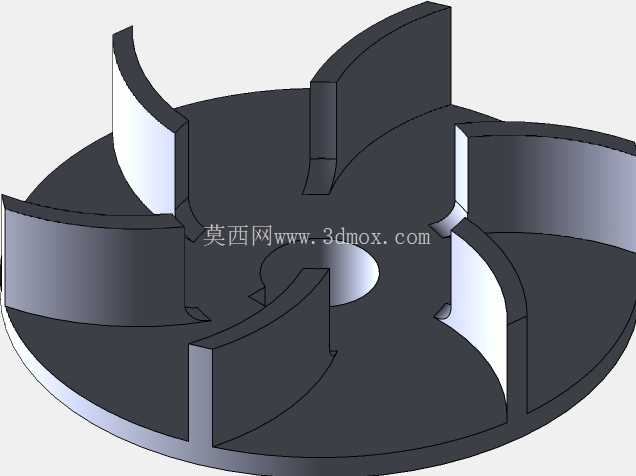

　　中心位置设计有带键槽的通孔安装位，可直接与驱动电机的输出轴配合，通过平键传递扭矩，安装时轴伸端面与叶轮轮毂端面贴合即可完成轴向定位，不需要额外设计轴向压紧的复杂结构，适配市面上多数200W-500W功率段的小型高速驱动电机，常规运行转速区间在8000r/min-15000r/min，能够满足小型气泵的高转速工况需求。设计过程中优先考虑了气泵的工作特性，径向叶片的出口角度设置为90度，相比后弯叶片能够在相同转速下获得更高的输出压力，适配气泵需要克服管路阻力、提供稳定正压或负压的使用需求；叶片型线采用等厚圆弧过渡，从叶片根部到顶端厚度保持一致，既降低了模具成型的难度，也减少了气流在叶片表面的附面层分离，降低气流脉动带来的运行噪音。这款叶轮是小型容积式气泵的核心做功部件，日常接触到的桌面级真空吸附工位、小型气动送料装置、医疗雾化供气模块里，都能见到同结构叶轮的应用场景，它直接决定了气泵的输出压力稳定性、容积效率与运行噪音水平。从结构上看，该叶轮采用开式径向直叶片布局，圆盘形基体上均匀分布6片垂直于盘面的弧形曲面叶片，叶片与基体为一体化成型结构，不存在分体装配的接缝间隙，避免了高速运转时叶片松动脱落的风险，同时减少了装配累计误差带来的动平衡偏差。

　　叶片与中心轮毂之间做了圆角过渡处理，避免应力集中，在高速旋转时离心力作用下，圆角结构能够将叶片根部的应力分散到基体盘面，杜绝长期运转后叶片根部出现疲劳裂纹的问题。叶轮的整体轴向尺寸控制在较小范围，盘面外缘做了倒角处理，安装时与泵腔内壁的径向间隙控制在0.1mm-0.2mm之间，间隙过大会导致气体回流降低容积效率，间隙过小则容易在高速运转时出现叶轮与泵腔剐蹭的问题，这个间隙范围是经过多轮样机测试验证的最优区间，既保证加工装配的公差容错率，也能将容积效率维持在较高水平。叶片的高度与泵腔的轴向深度完全匹配，安装后叶片顶端与泵腔端盖的轴向间隙控制在0.05mm-0.1mm，进一步减少气体的轴向泄漏。

　　实际应用中，这款叶轮适配的气泵可实现-40kPa到+60kPa的压力输出，流量范围在10L/min-30L/min之间，能够满足小型气动系统的供气需求，比如小型自动化设备的真空吸嘴供气、实验室分析仪器的气路输送、小型水产养殖的增氧供气等场景。设计时还考虑了不同材质的适配性，如果采用工程塑料注塑成型，可选择添加玻纤的PA66材质，兼顾强度与轻量化，叶轮整体重量可控制在50g以内，降低电机启动时的负载扭矩；如果采用铝合金铣削成型，则可适配更高转速的工况，动平衡精度可达到G2.5级，运转时的振动幅度更小，适合对噪音控制要求更高的应用场景。

　　叶片的数量选择6片也是经过权衡的结果，叶片数量过少会导致输出气流脉动大，运行噪音高；叶片数量过多则会增加气流在叶道内的沿程阻力，降低效率，6片叶片的布局能够在气流脉动与效率之间取得较好的平衡，同时叶道的宽度足够大，即使气体中含有少量微小杂质，也不容易出现叶道堵塞的问题，提升了气泵在复杂工况下的运行可靠性。叶轮的中心安装孔公差采用H7级精度，与电机轴的k6公差形成过渡配合，装配时不需要过大的压入力，同时能够保证运转时不会出现轴与孔的相对滑动，键槽的尺寸采用标准平键规格，通用性强，不需要定制特殊的传动键。在做动平衡校正时，可在叶轮盘面的外缘位置去除少量材料实现平衡，不会影响叶片的结构强度与气流流动状态。
