带链轮辐条式自行车后轮总成结构

　　该轮组总成面向城市通勤车、山地休闲车及低速人力代步车辆的后轮布置场景，核心作用是承担整车后部垂向载荷、传递骑行踩踏扭矩，并通过轮胎与地面接触完成驱动、制动和转向随动。后轮在整车中处于车架后叉夹持位置，其花鼓两端轴颈需与后叉开档尺寸匹配，轴芯、锁紧螺母和垫片区域决定装车边界；链轮侧与飞轮、链条形成传动链，设计时必须保证链轮齿圈中心面与车架中轴链轮中心面共面，否则链条在高速踩踏中会出现偏磨、跳齿或异常噪声。

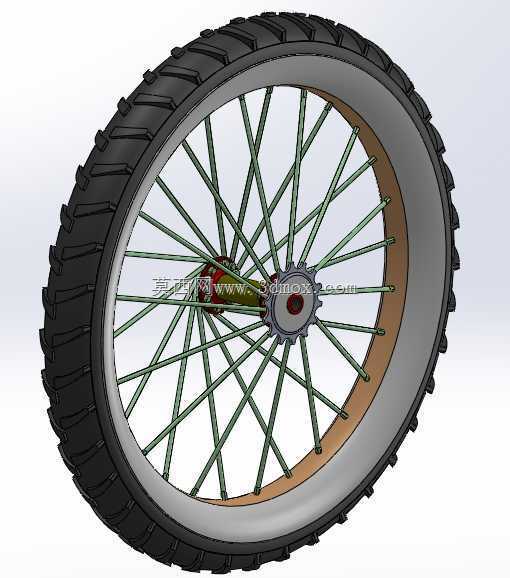

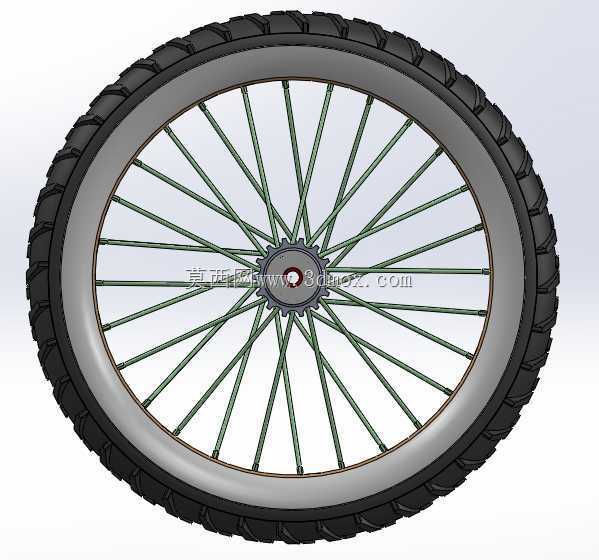

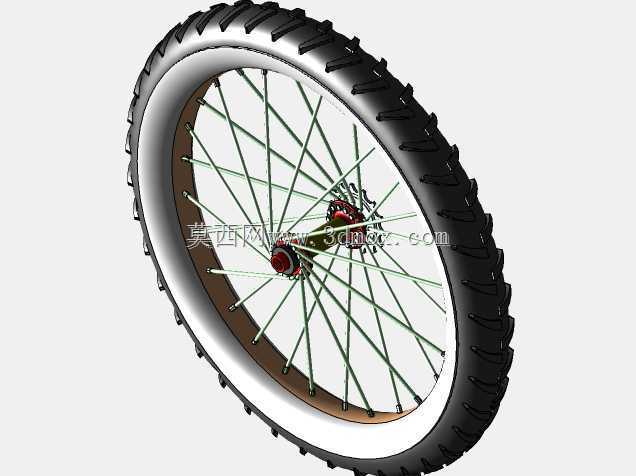

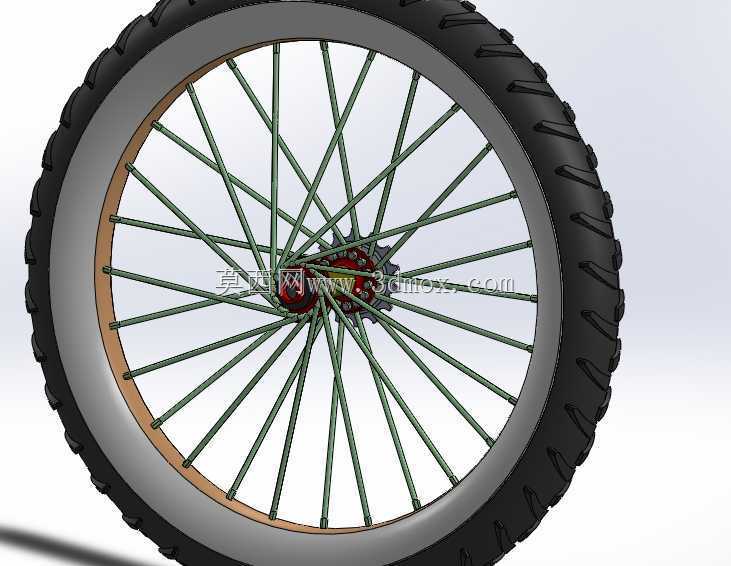

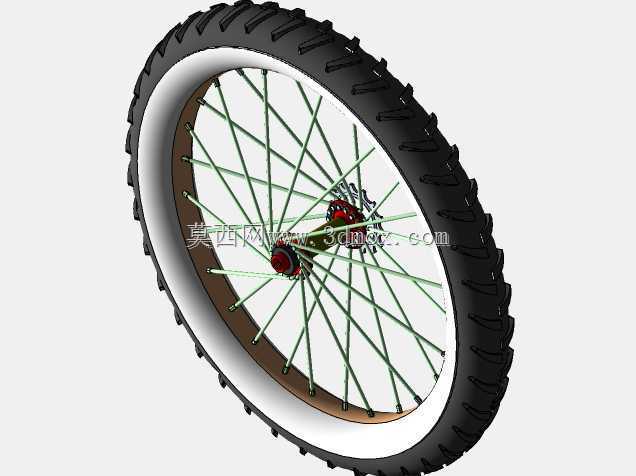

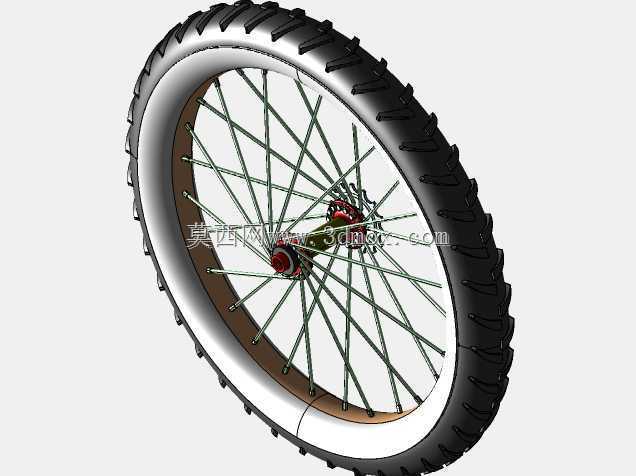

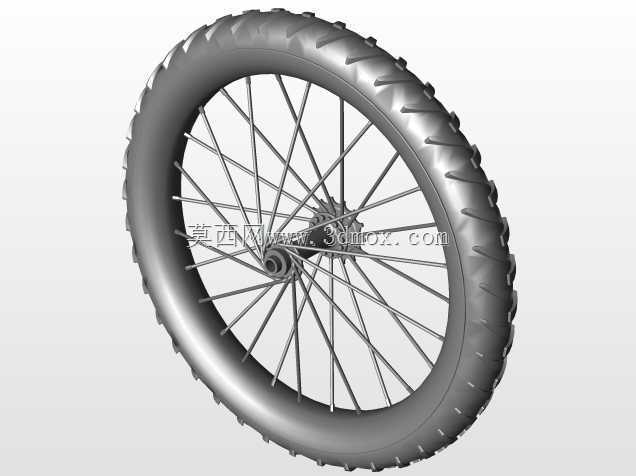

　　结构上，模型完整呈现了外胎、轮辋、辐条、花鼓、链轮和轴部细节。外胎采用块状胎纹，胎肩分布较深的抓地花纹，适合铺装路面与轻度非铺装路面；胎体圆弧轮廓兼顾滚动阻力和过弯接触面积。轮辋为环形承载件，外缘约束轮胎，内缘通过均布辐条与花鼓连接。辐条采用交叉编织方式，多根细长杆件从花鼓法兰斜向延伸至轮圈，既能承受骑行中的径向冲击，也能平衡驱动和制动时产生的扭转载荷。这种结构相较一体式轮组更便于调整张力，维修更换成本低，也符合常规自行车量产装配习惯。

　　花鼓位于轮组中心，内部轴线是后轮旋转基准，两端轴承或轴碗位置需要与车架后叉支撑点同轴。链轮固定在花鼓一侧，齿形、节距和链条规格相匹配，踩踏扭矩经链条传入链轮后，再由花鼓壳体、辐条和轮辋传递至轮胎。建模时应重点控制链轮分度圆、花鼓轴心、轮辋中心的同轴关系，同时保留辐条穿孔、螺母张紧和轮胎装配间隙，以便后续做干涉检查、轮组偏摆分析或整车虚拟装配。

　　从安装边界看，后轮外径、轮胎宽度和后叉开档是选型时最直接的约束。轮胎过宽会与后叉腿、挡泥板或车架桥部发生摩擦；链轮外侧距花鼓法兰过远，则会改变链条线。轮组装入车架后，还需核对制动器安装面、轮辋制动边或碟刹接口位置，确保制动件与旋转件之间留有均匀间隙。整体结构以成熟自行车后轮为原型，零件关系清晰，适合用于人力车辆结构教学、轮组装配验证、传动方案展示以及机械设计中的回转件建模参考。
