带真实渲染效果的标准足球结构设计

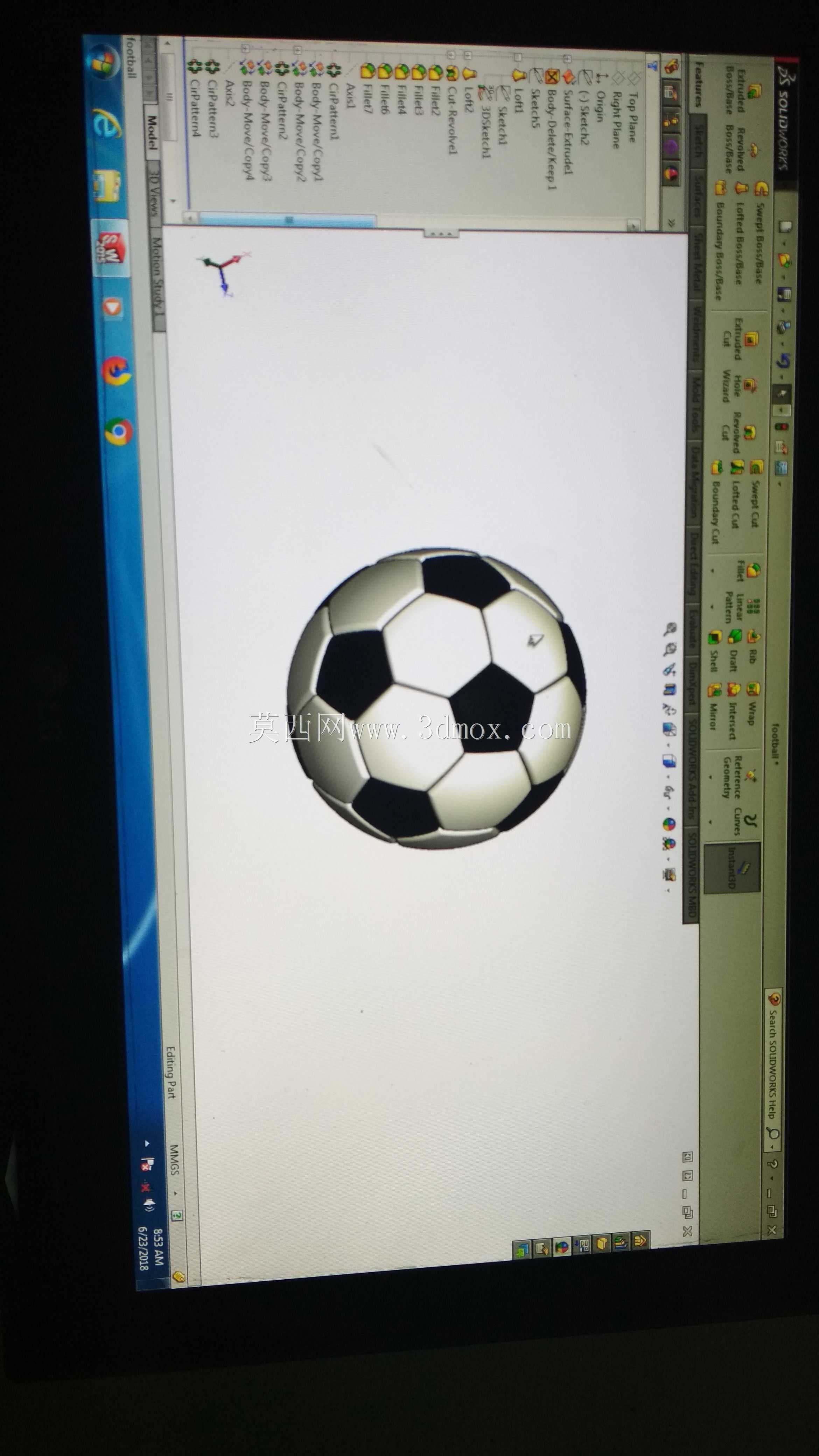

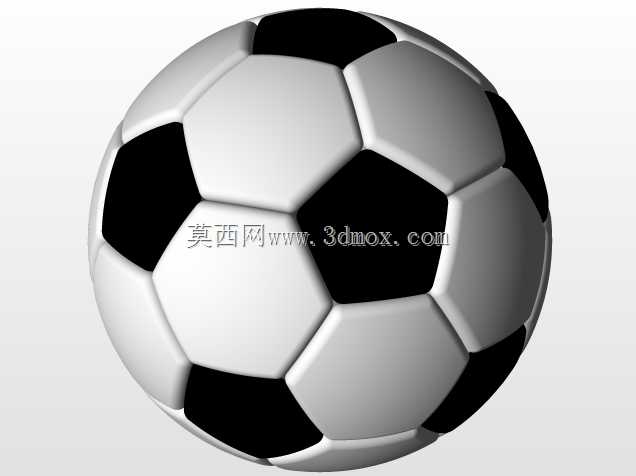

做这个足球模型的时候，最先考虑的是实际生产中球面拼接的工艺可行性，毕竟传统足球的六边形、五边形皮块拼接不是随便拼贴就能形成闭合球面的，得先算准每一块皮片的曲率、相邻边的贴合公差，不然渲染出来看着像球，实际展开下料的时候根本对不上缝。日常做体育器材结构设计的时候，这类球面模型经常会用到，比如做足球生产的工装夹具定位面、体育用品展示的交互场景、运动场馆的宣传演示素材，甚至是青少年足球教学的辅助演示教具，都需要精准的球面结构作为基础载体，要是模型的曲面连续性不够，不管是做3D打印样件还是做渲染出图，都会出现棱线错位、光影断层的问题。设计过程中没有走简单球体贴图的捷径，而是先从正二十面体的基础拓扑结构出发，截角处理后得到标准的12个五边形、20个六边形拼接单元，每一块皮片的边缘都做了贴合实际缝制工艺的折边余量预留，相邻皮片的公共边曲率完全一致，保证拼接后整个球面的圆度误差控制在合理范围内，不会出现局部凹凸的失真情况。考虑到不同场景的使用需求，模型的球面做了分层结构处理，外层的皮片纹理、中层的贴合层、内部的气密层都做了独立的曲面分组，要是后续需要做足球耐冲击测试的仿真分析，直接给不同分组赋予对应的材料参数就能用，不用再重新拆分结构。外形尺寸上参考了正规比赛用球的标准周长范围，换算成球体直径后做了等比例建模，安装边界方面，要是需要把这个模型放到体育器材展示台、足球发射装置的定位工位上，模型的球心坐标基准做了明确的原点对齐，不管是导入运动仿真软件做碰撞测试，还是导入渲染软件做产品宣传图，都不用重新调整基准位置。之前帮客户做足球生产流水线的检测工位设计时，就需要这类精准的足球模型来校准视觉检测的相机参数，要是模型的皮块位置、球面曲率和真实产品有偏差，检测的时候就会出现误判，把正常的皮块接缝当成表面瑕疵。做曲面造型的时候特意把G2连续的要求贯穿到每一块拼接皮片的过渡处，哪怕放大到局部细节，皮块之间的衔接处也不会出现生硬的折角，渲染的时候光影能顺着球面自然过渡，和真实足球的视觉效果保持一致，不会出现一眼假的塑料感。另外模型的结构做了参数化关联，要是需要调整成不同尺寸的训练用球、儿童玩具球，只需要修改整体球体的直径参数，所有皮片的尺寸、曲率都会自动匹配更新，不用重新逐块绘制曲面，能大幅提升后续同类型产品的设计效率。
