熔炉吹气用鼓风式动力装置结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:259889
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计
  • 熔炉吹气用鼓风式动力装置结构设计

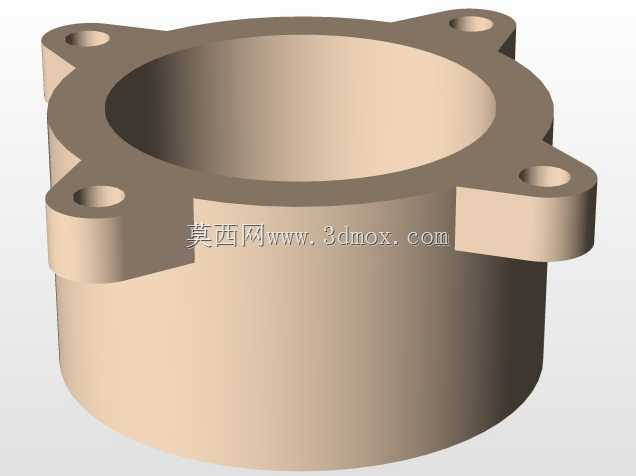

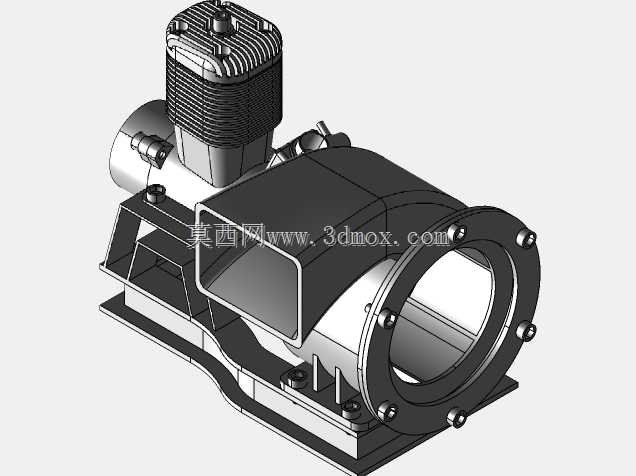

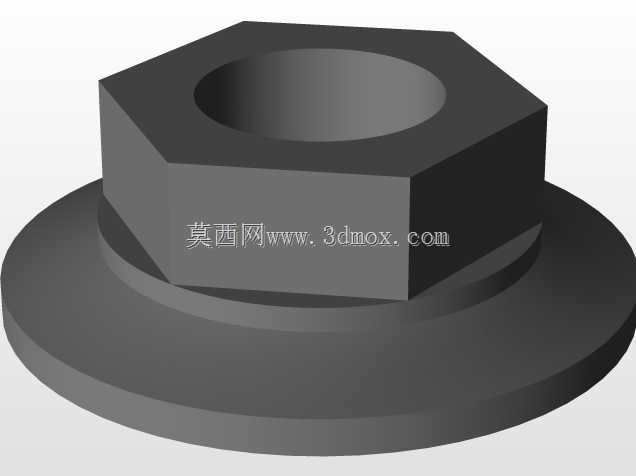

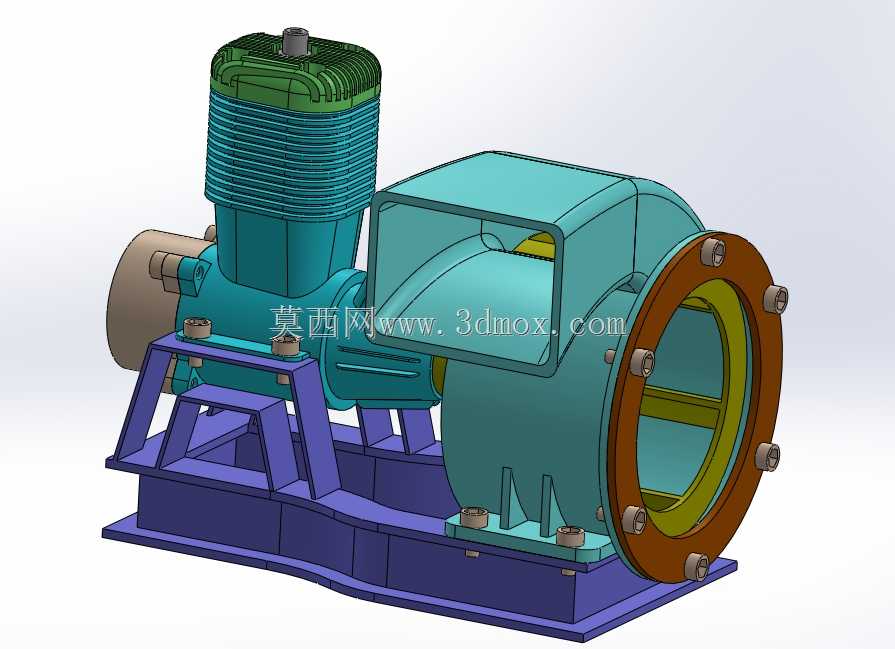

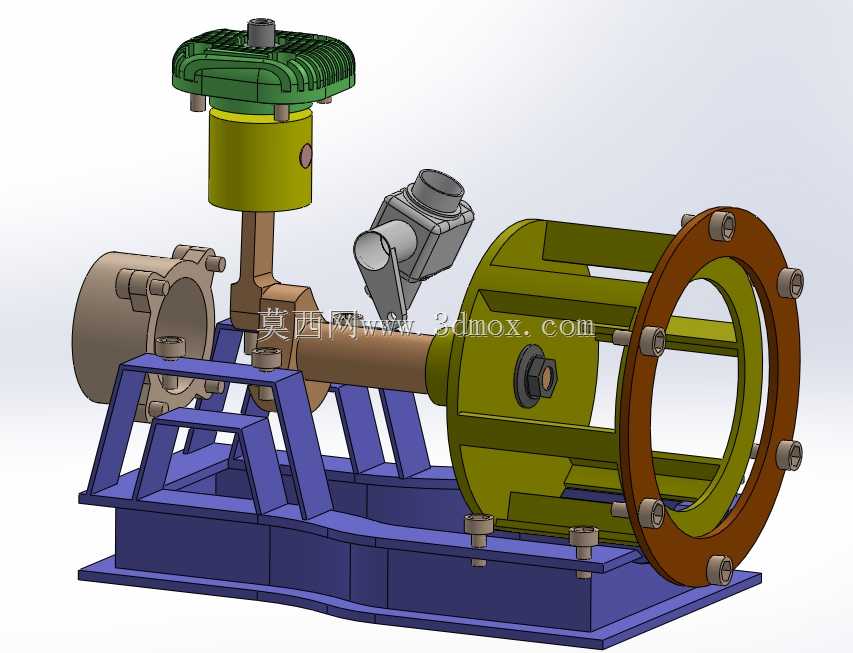

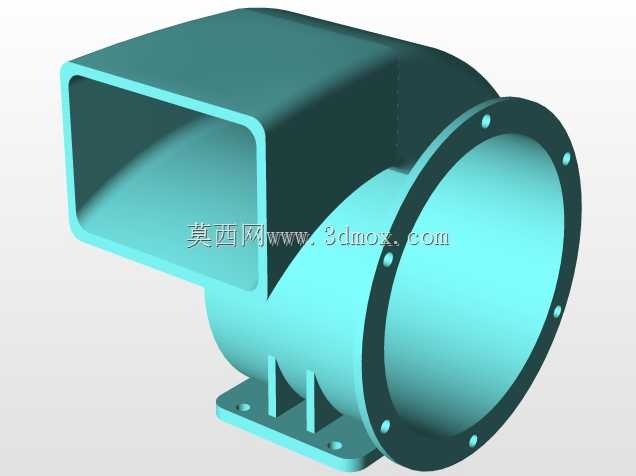

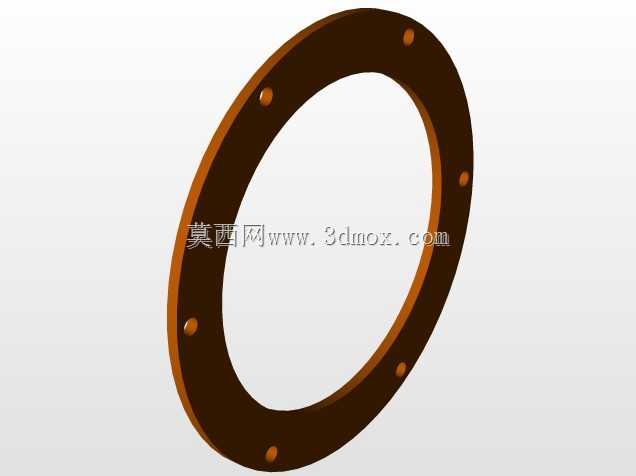

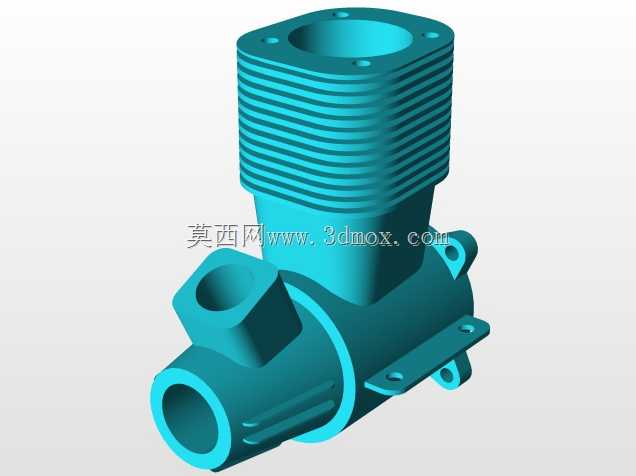

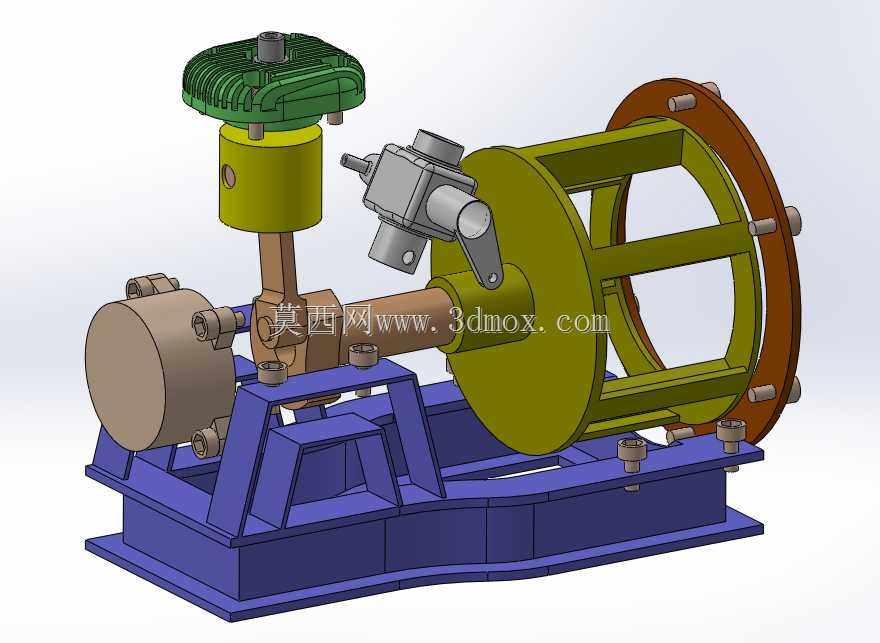

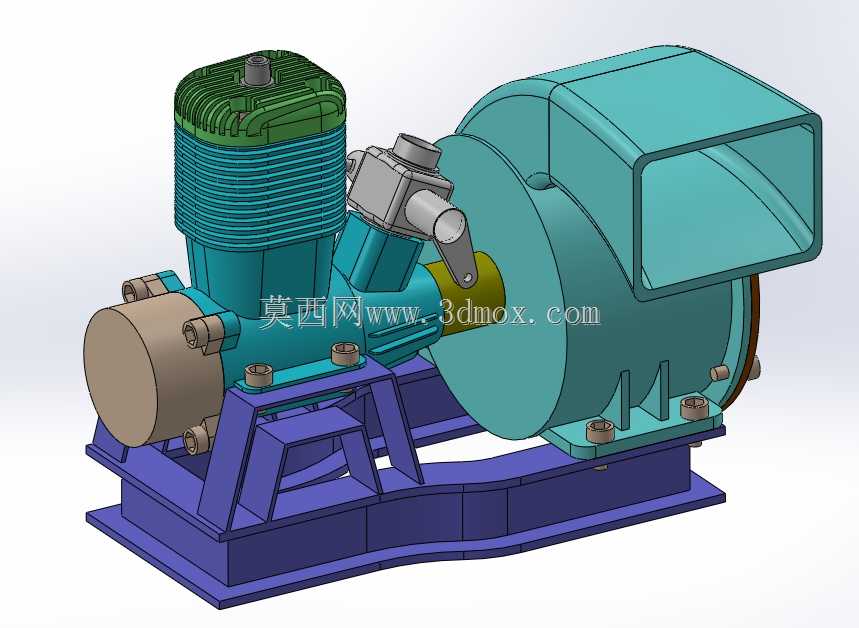

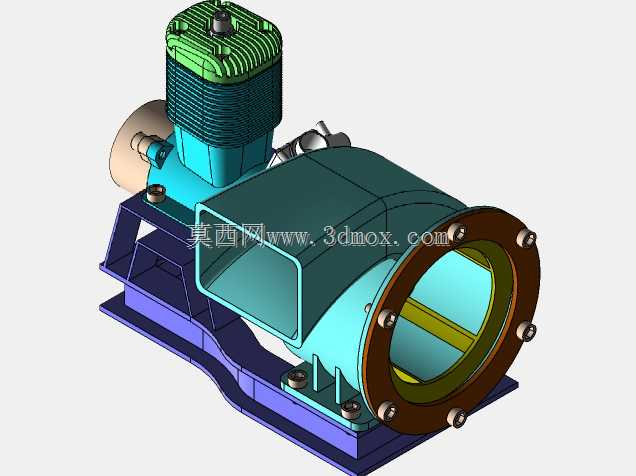

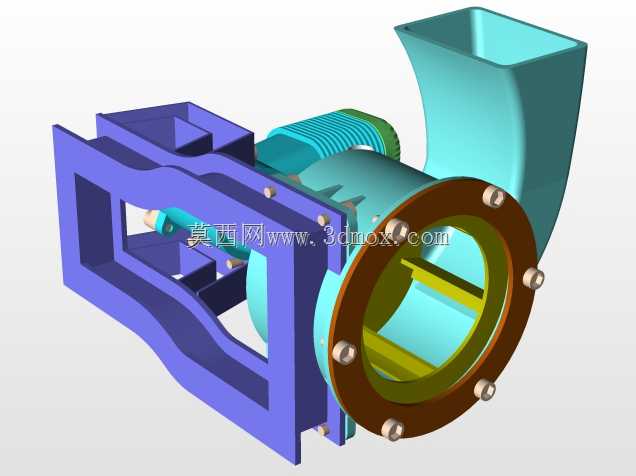

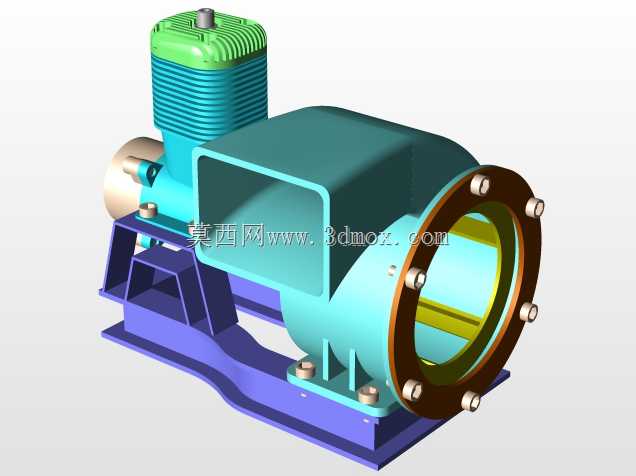

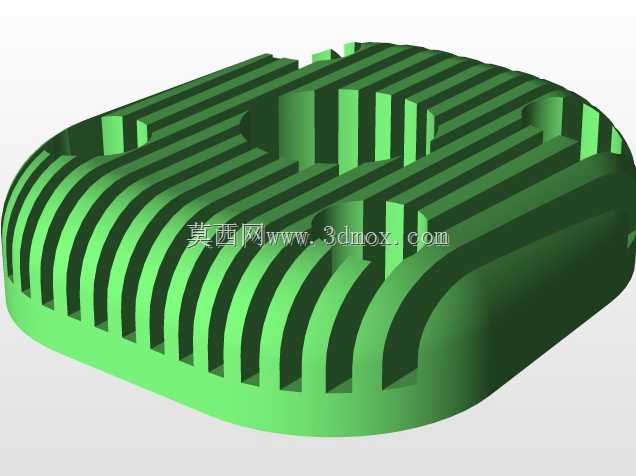

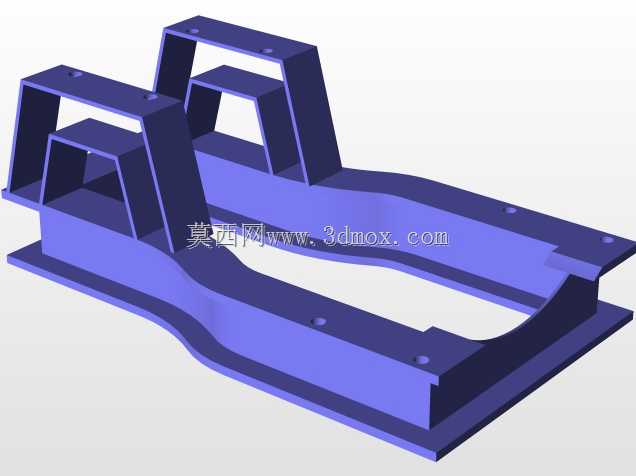

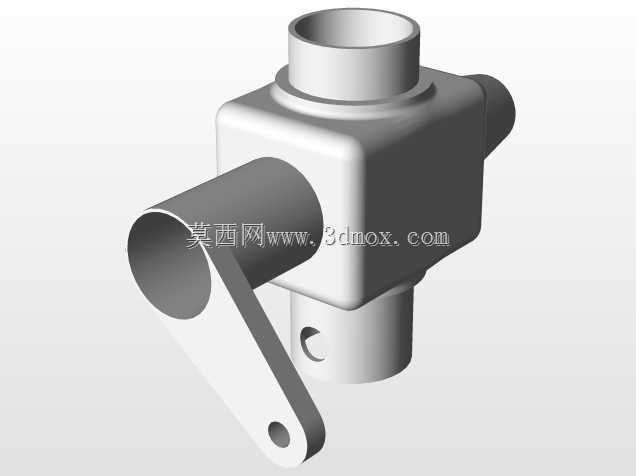

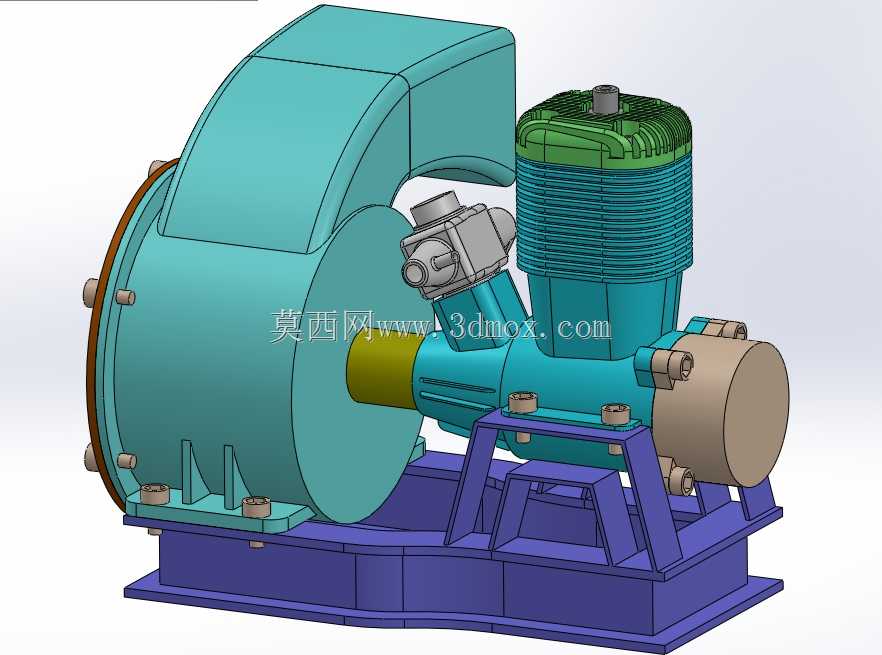

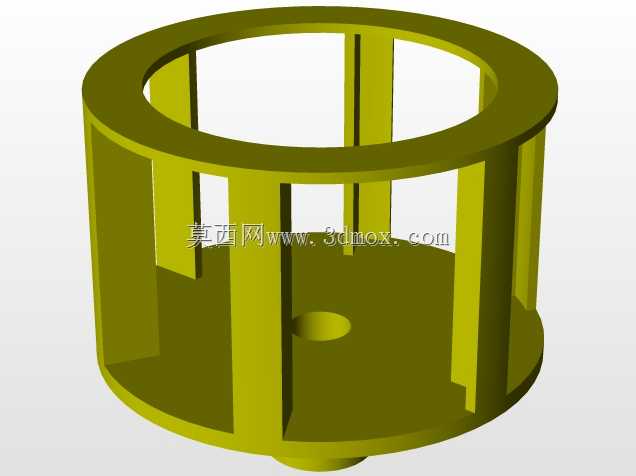

在冶金熔炼的现场工况里,炉内供气的稳定性直接决定炉温均匀性与熔炼效率,这款鼓风装置的设计初衷就是匹配中小型熔炉的吹气作业需求,为炉内提供持续稳定的风压输出,保障燃料充分燃烧同时带动炉内气流循环,避免局部过热或燃烧不充分的问题。从结构布局来看,整套装置采用一体式撬装底座设计,底座采用型钢焊接框架结构,预留了地脚螺栓安装孔位,安装时可直接通过膨胀螺栓固定在混凝土基础上,无需额外制作复杂安装支架,底座的框架结构同时兼顾了承重与减震需求,设备运行时的振动可通过底座的型钢形变吸收一部分,降低振动向基础传递的幅度。动力端采用单缸往复式压缩结构,缸体外侧设计有密集的散热鳍片,无需额外配置水冷管路即可满足连续运行的散热需求,缸体与鼓风蜗壳之间采用直连传动结构,省去了皮带或齿轮传动的中间环节,既减少了传动损耗,也降低了后期维护的工作量,避免传动部件打滑、磨损带来的风压波动问题。鼓风端采用离心式蜗壳结构,进风口设置在蜗壳侧上方,可根据现场管路布局调整进风方向,出风口采用法兰连接结构,法兰盘上均匀布置了8个螺栓孔,可直接对接标准通径的送风管路,法兰与蜗壳之间设置有密封槽,安装时嵌入密封垫即可保证风压无泄漏。设计过程中重点考量了现场维护的便捷性,缸体顶部的火花塞、侧置的滤清器都预留了足够的操作空间,日常保养时无需拆解主体结构即可完成耗材更换,蜗壳的侧盖采用螺栓紧固结构,当叶轮出现积灰或异物卡滞时,拆开侧盖即可完成清理,无需将整套设备从管路上拆下。整套装置的安装边界控制较为紧凑,底座长度适配常规车间设备安装位的预留尺寸,高度方向不会遮挡周边管路的走线布局,重心集中在底座中下部,运行时的稳定性较好,即使在风压波动的工况下也不会出现明显的晃动。在功能实现上,这套装置可根据炉内的实际需求调整输出风压,通过调整动力端的转速即可匹配不同熔炼阶段的供气量需求,升温阶段可提高转速提供大风量,保温阶段可降低转速维持稳定风压,适配熔炉不同作业阶段的供气需求,相比传统的离心风机,这套装置的输出风压更高,可满足深炉膛的吹气需求,气流可直达炉膛底部,避免炉底燃料燃烧不充分的问题。
