这套行星轮系传动结构,是动力传动系统里实现大减速比、紧凑空间动力传递的核心部件,常见于工业伺服传动、工程机械行走驱动、新能源车辆动力耦合、精密机床进给机构等对传动效率、安装空间、承载能力有多重要求的场景。不同于定轴轮系需要多级齿轮串联才能实现大减速比,行星轮系依靠多个行星轮均匀分担载荷,在相同输出扭矩要求下,整体径向尺寸可以比平行轴减速结构缩小40%以上,同时同轴输入输出的布局形式,能大幅简化配套设备的传动链布局,减少额外的联轴器、转向齿轮等冗余部件。

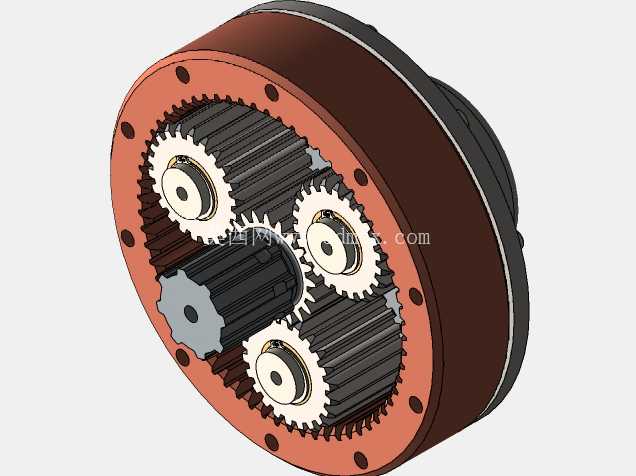

从结构组成来看,这套轮系包含内齿圈、三个均匀布置的行星齿轮、带花键输出的行星架、太阳轮输入轴几个核心部分。内齿圈采用外圈法兰式安装结构,法兰端面上均匀分布的安装螺栓孔,可直接与设备壳体、安装基座通过螺栓刚性连接,齿圈本体采用合金钢渗碳淬火处理,齿面硬度达到HRC58-62,能承受重载下的接触疲劳应力,避免长期运转出现齿面点蚀失效。三个行星齿轮沿太阳轮周向120度均匀分布,每个行星轮通过内置的滚动轴承安装在行星架的支撑销轴上,这种均布设计一方面可以让输入扭矩通过三个啮合点同时传递,单个轮齿承受的载荷仅为单齿轮传动的三分之一,大幅提升整体承载能力,另一方面三个行星轮产生的径向啮合力可以相互抵消,大幅降低输入轴、输出轴的径向支撑载荷,延长支撑轴承的使用寿命。
设计过程中,首先需要根据额定输入转速、输出扭矩、减速比要求确定各齿轮的模数、齿数、变位系数,这套轮系采用角度变位齿轮设计,通过合理分配太阳轮、行星轮、内齿圈的变位系数,在保证啮合侧隙符合传动要求的前提下,提升轮齿的弯曲强度,同时避免行星轮安装时出现齿顶干涉问题。行星架采用一体式刚性结构,输出端设计为渐开线花键连接形式,相比平键连接可以传递更大的扭矩,同时花键连接的对中性更好,能降低高速运转时的动不平衡量,适配最高3000rpm的输入转速工况。
安装边界方面,这套轮系的输入轴为中心太阳轮延伸轴,轴端可通过联轴器与伺服电机、液压马达等动力源直连,不需要额外的偏移补偿结构;内齿圈法兰的安装止口与设备安装座采用H7/h6间隙配合,保证安装同轴度的同时便于装配拆卸;整体轴向尺寸控制在较小范围内,可直接嵌入设备壳体内部,不需要额外预留突出的安装空间,适配紧凑型设备的布局要求。实际运转过程中,动力从中心太阳轮输入,太阳轮与三个行星轮外啮合,带动行星轮沿固定内齿圈做行星运动,行星轮的公转运动通过行星架转化为输出轴的低速大扭矩转动,整个传动过程中多齿同时啮合,传动平稳性远优于定轴轮系,运转噪音更低,同时传动效率可以达到97%以上,相比蜗轮蜗杆减速结构有明显的能效优势。
在结构细节处理上,行星轮的轴承安装位采用过盈配合设计,避免长期正反转切换时出现轴承内圈跑圈问题;行星架的销轴孔采用高精度铰制加工,保证三个行星轮的安装位置度误差控制在0.02mm以内,避免因位置偏差导致的载荷分配不均,出现单个轮齿过载断齿的问题;内齿圈的法兰端面与齿圈轴线的垂直度公差控制在0.015mm以内,保证安装后齿圈不会出现偏斜,避免啮合过程中出现偏载、齿面局部磨损加剧的问题。针对不同的应用场景,这套轮系还可以通过调整齿宽、齿轮材料热处理工艺,适配不同的载荷等级,比如轻载伺服场景可以采用铝合金壳体搭配合金钢齿轮降低整体重量,重载工程机械场景则可以采用全合金钢材质,搭配齿面磨齿工艺提升传动精度与承载能力。
