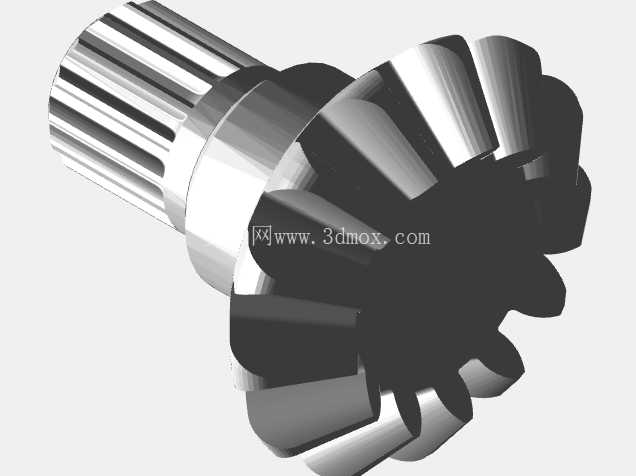

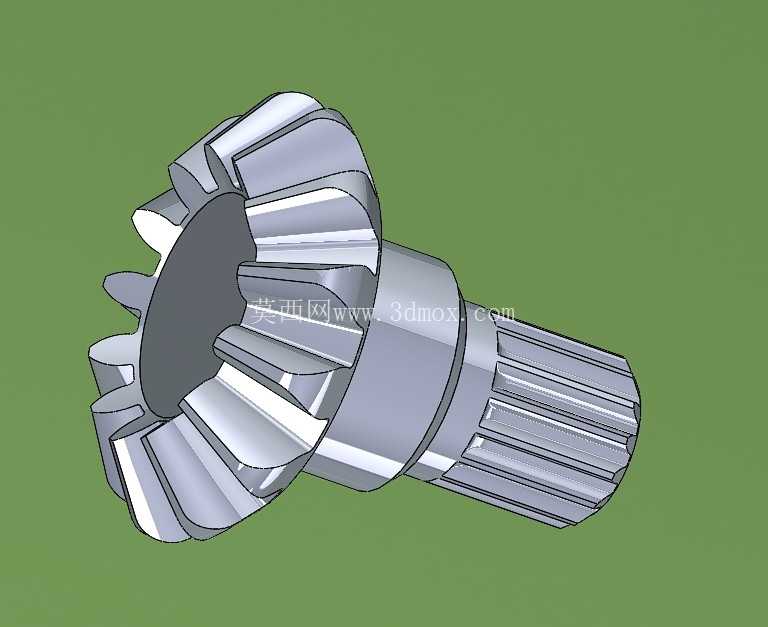

集成花键轴结构的锥齿轮传动件

　　在差速器、工业传动箱、小型动力输出单元这类需要交错轴动力传递的场景里，带集成花键轴的锥齿轮是核心受力零件，它直接决定了变向传动的精度与承载寿命，很多现场出现的传动异响、打齿故障，追根溯源都和锥齿轮与轴的连接刚性、齿形啮合精度直接相关。这款零件采用锥齿轮与花键轴一体化的结构设计，完全规避了传统分体式锥齿轮与轴通过键连接带来的配合间隙、应力集中问题，在承受交变冲击载荷的工况下，不会出现键槽剪切、连接松动的失效情况，尤其适合转速波动大、正反转切换频繁的传动场景。

　　从实际装配边界来看，锥齿轮端的齿顶圆、分度圆锥角完全匹配对应啮合锥齿轮的安装距要求，齿面采用等顶隙收缩齿设计，啮合过程中齿顶与配对齿根之间预留了均匀的顶隙，既避免了运转过程中的齿顶干涉，也能储存少量润滑脂，降低齿面磨损速率。花键轴段采用矩形花键结构，相比渐开线花键，矩形花键的定心精度更易通过常规机加工保证，对中小载荷的传动场景适配性更强，花键的大径、小径以及键宽尺寸都按照通用传动配合公差设计，能够直接和配套的花键套、传动轮毂实现无额外修配的装配，轴段末端预留的倒角能够引导装配时的对中，避免硬敲硬砸损伤花键齿面。

　　设计过程中，锥齿轮与轴的过渡位置做了大圆弧过渡处理，没有出现直角台阶的应力集中结构，这个位置是整个零件承受扭矩时的应力峰值区域，很多断轴故障都出现在轴肩位置，圆弧过渡能够将峰值应力降低30%以上，大幅提升零件的疲劳寿命。齿形部分的参数完全按照正交锥齿轮的啮合原理设计，分锥角、齿宽、模数的匹配经过啮合轨迹校验，运转时的接触斑点位于齿面中部区域，不会出现偏载导致的局部齿面过早点蚀。实际应用中，这类集成轴锥齿轮不需要额外做轴与齿轮的装配工序，减少了装配环节的累积误差，传动回差能够控制在很小的范围内，在小型农机传动箱、电动工具动力头、汽车辅助传动机构里都有广泛应用。

　　花键段的长度设计充分考虑了配套连接件的轴向窜动空间，不会出现花键啮合长度不足导致的齿面压溃问题，轴端的中心孔结构保留了机加工时的定位基准，后续如果需要做齿面淬火后的精度修复，能够直接以中心孔定位进行二次精加工，保证齿面的形位公差。从受力特性来看，锥齿轮啮合时会产生轴向力与径向力，轴段的直径设计经过弯扭合成强度校核，在额定扭矩载荷下的安全系数满足通用传动设备的设计要求，不需要额外加粗轴径造成结构冗余，也不会因为轴径过小出现刚度不足导致的啮合偏载。齿面的建模过程严格按照展成法加工的齿面轨迹生成，和实际铣齿加工出来的齿形完全一致，做装配干涉检查、运动仿真的时候能够完全还原真实的啮合状态，不会出现仿真模型和实际加工零件不符的问题，对于做传动系统运动分析、整机结构虚拟装配的设计人员来说，能够直接调用模型完成整体布局校验，省去了从零开始建模核对齿形参数的时间。
