三轴散装水泥运输半挂车三维设计作品

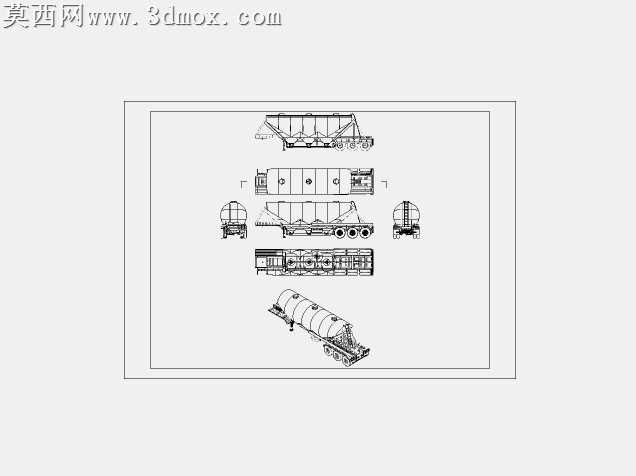

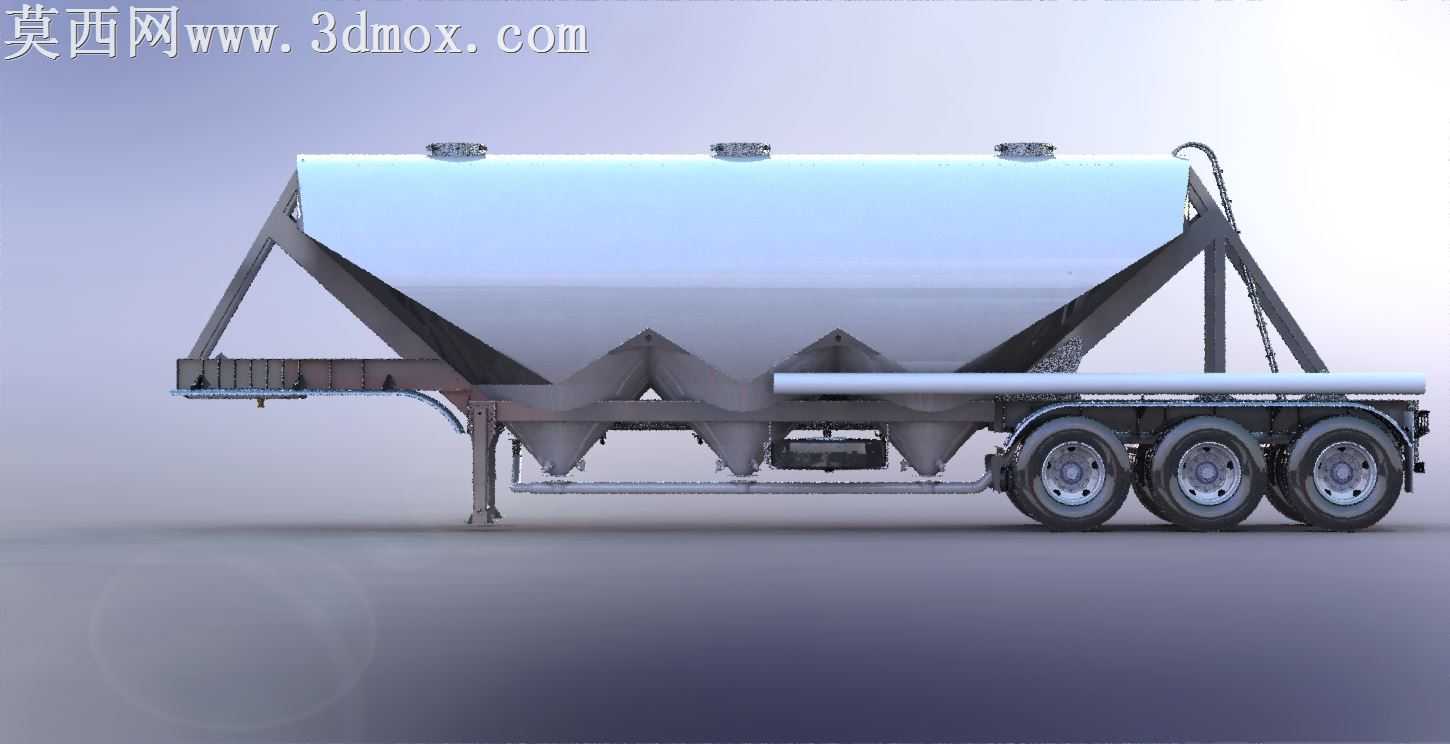

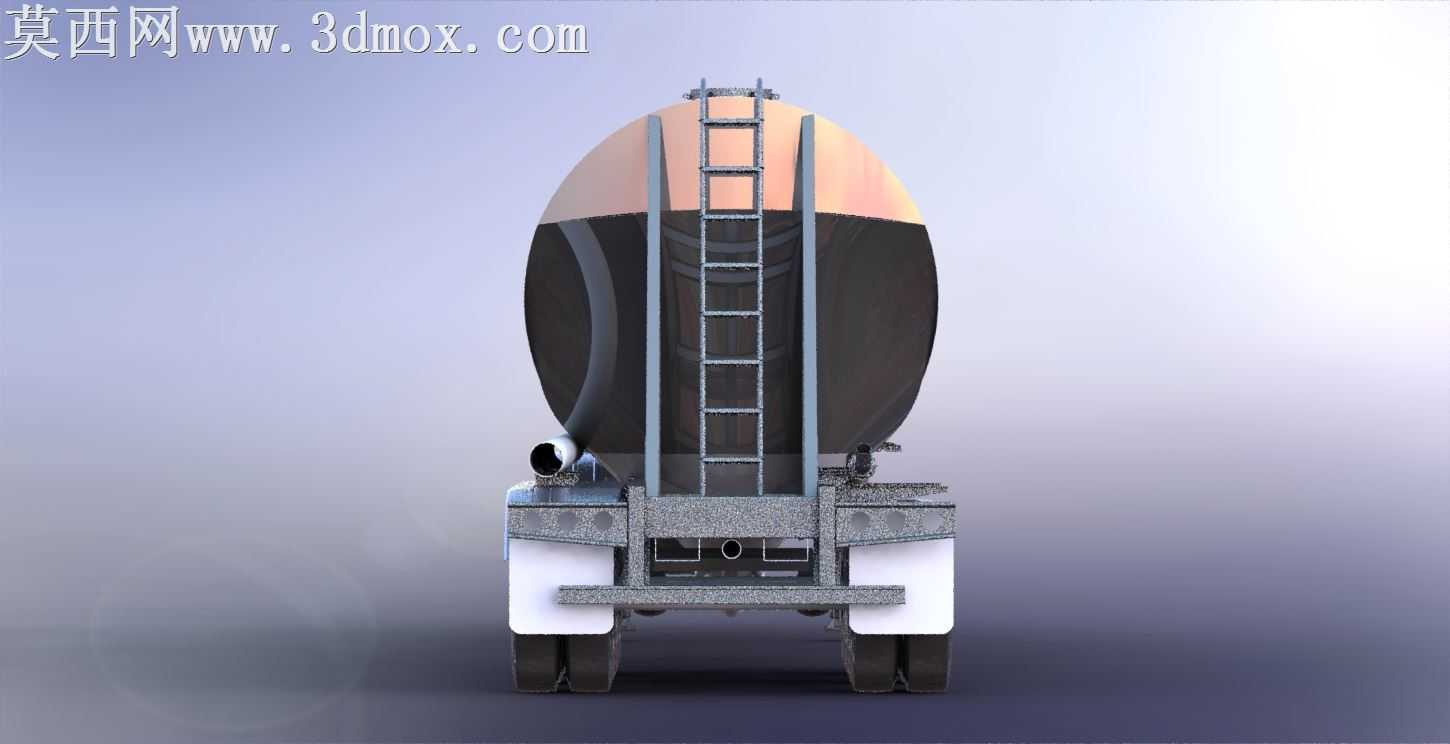

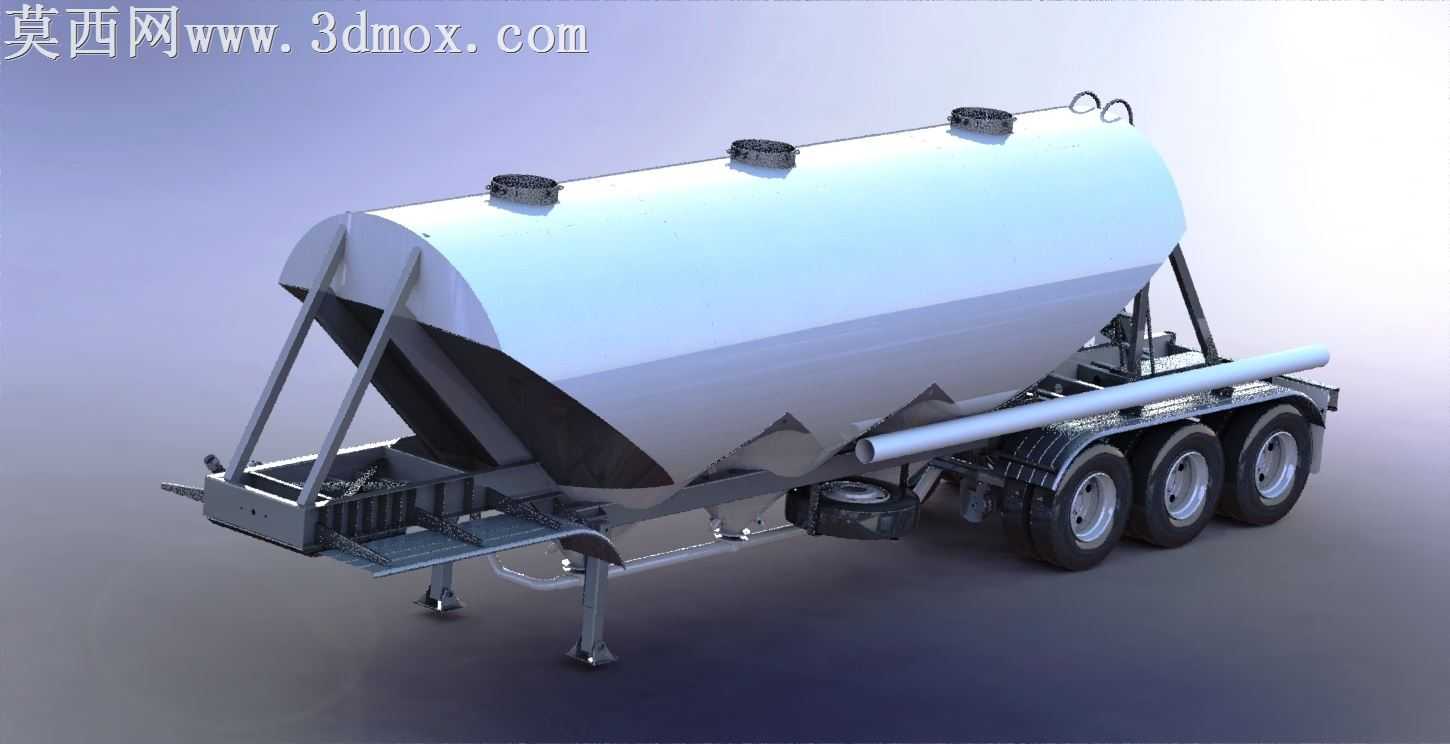

本作品为散装水泥运输半挂车的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整车总布置骨架搭建，确定轴距、罐体倾角、支撑腿位置、走台板布局等核心参数，再拆分各个子部件逐步细化建模。罐体部分采用变截面流线型设计，建模时通过多段曲面放样构建罐体主体轮廓，顶部预留三个进料口安装位，匹配人孔盖的安装结构，罐体尾部设置出料管路接口，内部设计流化装置的安装支撑结构，保证散装水泥卸料时的流化效果。车架部分采用高强度钢大梁结构，建模时还原了纵梁、横梁的焊接连接结构，三轴悬挂系统完整还原了车桥、钢板弹簧、轮胎、制动气室的装配关系，支腿部分设计为可伸缩式机械支腿，还原了驻车支撑时的工作状态结构。走台板、侧防护栏、爬梯等附属部件均按照实车比例完成建模，侧面的出料输送管路完整还原了管道走向、阀门安装位、连接法兰的细节结构。材质与渲染阶段，罐体主体采用哑光金属白漆材质，还原工业运输车辆的漆面质感，车架、悬挂、支腿等结构件采用深灰色金属材质，模拟高强度钢材的表面处理效果，轮胎采用黑色橡胶材质并还原胎面花纹细节，管路部分采用亮面金属材质区分不同部件。渲染时采用影棚级布光，通过主光源、补光、轮廓光的搭配，突出罐体的曲面流线感与金属部件的结构层次，阴影设置柔和自然，完整呈现整车的装配关系与工业设计质感。设计过程中充分考虑散装水泥运输的工况需求，罐体的倾斜角度经过参数化调整，保证卸料时物料能够依靠重力向出料口汇聚，三轴布局满足重载运输的载荷分布要求，各个部件的装配间隙均按照实际生产公差预留，模型可用于结构展示、装配教学、改装方案验证等场景，整体结构完整，细节还原度高，符合专用车设计的行业规范与实际使用需求。
