带安装孔锥形导流集流结构件

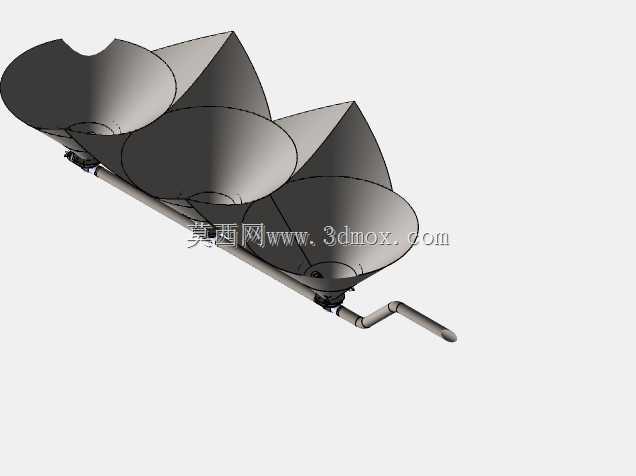

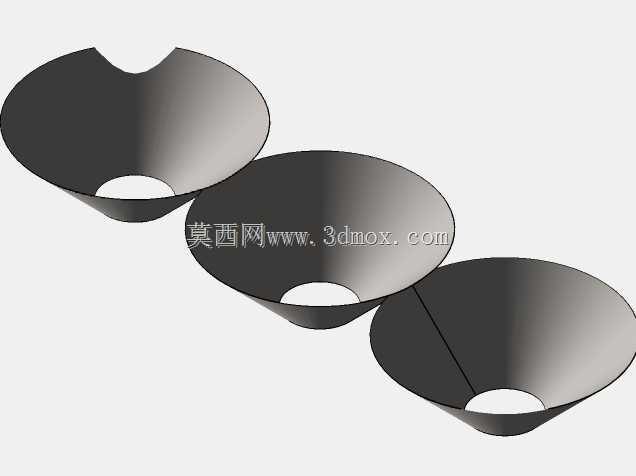

　　这类锥形导流结构在散料输送、流体汇流场景中应用十分广泛，从粮食加工生产线的物料汇流斗，到环保除尘设备的集灰导流段，再到小型化工投料装置的集料口，都能见到同类型结构的身影。不同于等径直管的直通输送逻辑，锥形结构通过截面的连续收窄，能够将大范围内散落的物料或者流体逐步收拢到指定口径的出料端，避免物料在汇流过程中出现挂壁、架桥的问题，在散料处理环节中，合理的锥角设计直接决定了物料输送的顺畅度，角度过陡会增加整体结构的安装高度，抬升整条生产线的布设标高，带来额外的设备支架成本，角度过缓则容易让流动性一般的粉料、颗粒料在锥面滞留，长期运行后出现积料堵塞的问题。

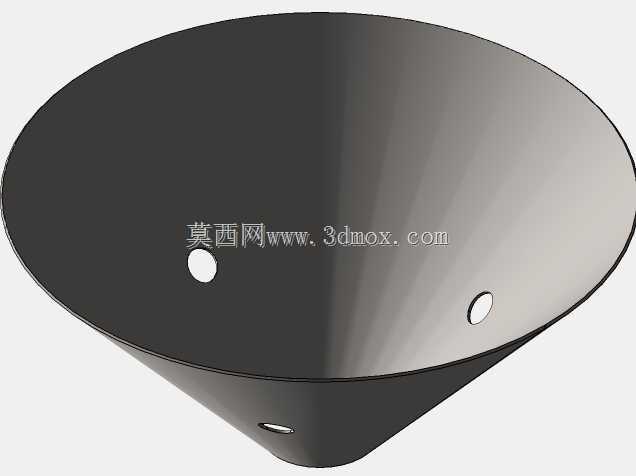

　　从结构本身来看，这个锥形件采用了等壁厚的回转成型思路，锥面整体光滑无突变棱边，能够减少物料流动过程中的阻力，锥面上预留的三个通孔是安装定位用的结构，两个孔位分布在锥口大端附近的对称位置，用于和上方的进料仓、设备端板做螺栓紧固连接，剩余一个孔位靠近锥段中下部，可用于安装料位检测元件、固定辅助吹扫装置，或是作为防堵振动器的安装基点。在实际建模过程中，这类锥面的展开下料需要精准计算母线长度与扇面角度，避免卷制成型后出现接缝错位、端口圆度超差的问题，大端端口需要做卷边或者翻边处理，提升端口的结构刚度，避免螺栓紧固时出现端口变形导致密封失效的问题，小端出料口通常需要对接标准口径的输送管道或者卸料阀，因此端口的同轴度公差需要控制在合理范围内，避免对接后出现错位漏料的情况。

　　在安装边界的考量上，这类锥形件的布设需要预留足够的上方进料空间，大端的覆盖范围要匹配上方来料的散落区域，避免物料落到锥面外侧造成撒漏，锥段下方需要预留卸料阀或者输送管道的安装操作空间，中下部的安装孔位要避开内部物料的主流冲刷区域，防止长期受物料冲刷导致孔位磨损、固定件脱落。针对不同的输送介质，锥面的材质选择也有区分，输送粮食、食品类物料时多采用镜面不锈钢板材，减少物料粘附，输送矿石、硬质颗粒类物料时则需要在锥面内侧加装耐磨衬板，或是采用耐磨钢板直接成型，延长结构的使用寿命。

　　在结构强度校核层面，这类锥形件除了承受自身重量，还要承载内部滞留物料的静压力，尤其是大容积的集料锥，满料状态下锥面承受的径向分力会对端口连接螺栓产生较大的剪切载荷，因此在大端连接位置通常会间隔焊接加强筋，提升锥口的抗变形能力，中下部的锥段因为截面收窄，物料压应力相对集中，若用于重载散料输送场景，还需要在锥段外侧加装环形加强箍，避免长期受料压作用出现锥面鼓胀变形。建模过程中需要注意孔位的翻边处理，直接在锥面开裸孔会大幅降低孔位周边的结构强度，采用向内或者向外的翻边结构，既能提升孔位的刚度，也能让螺栓安装时的贴合面更加平整，保证连接的可靠性。
