铰接式自卸运输卡车三维结构设计

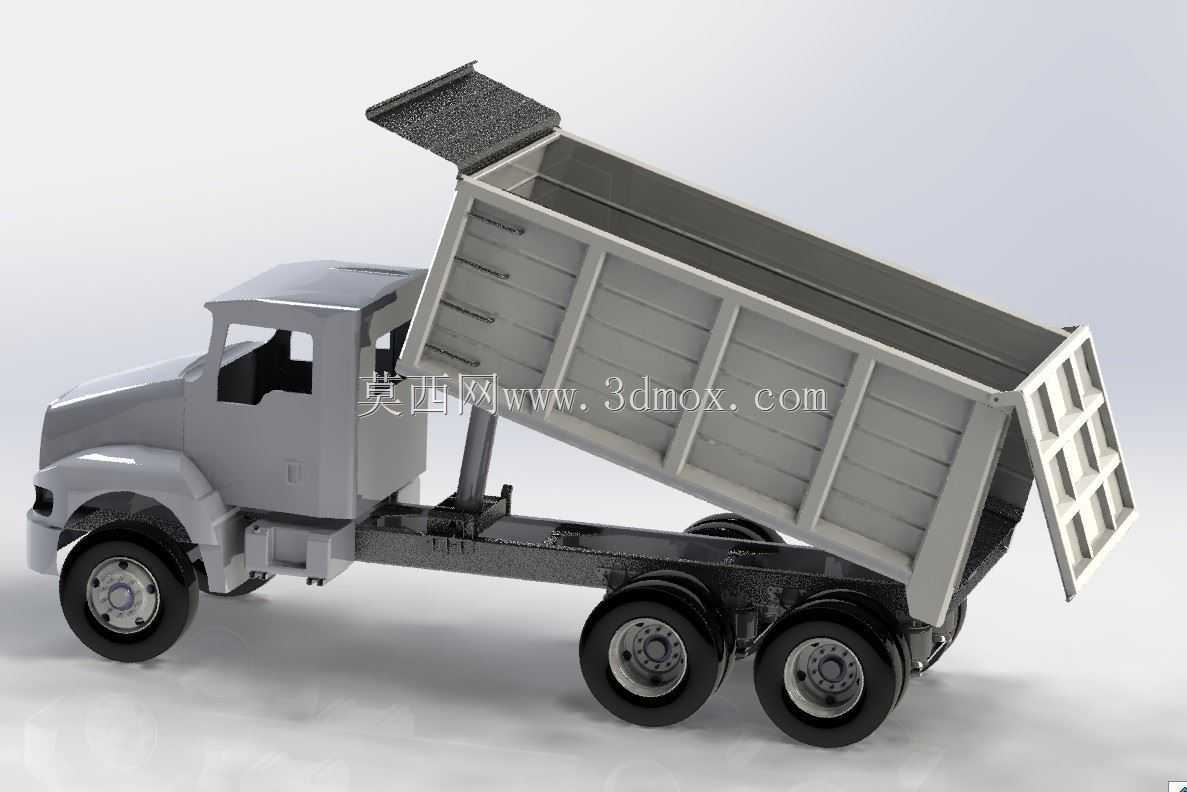

　　该模型还原的是工程场景中常用的重型自卸运输车辆，这类设备广泛应用于矿山剥离、基建土石方转运、建筑散料倒运、市政工程渣土清运等作业场景，能够在非铺装的崎岖作业面完成散装物料的短距离转运与自动卸料作业，无需额外配置装卸辅助设备，单台设备即可完成装料后运输、定点卸料的全流程作业，大幅降低散料转运的人力与设备配套成本。从结构设计来看，模型完整还原了车辆的行驶底盘、驾驶室总成、液压举升机构、U型耐磨货厢、后尾门自锁机构、多轴重载行走系统等核心部件，各部件的装配关系完全参照实车的连接逻辑搭建，举升油缸的铰接点位置、底盘副梁的加强结构、货厢与底盘的翻转铰接座都做了精细化的结构还原，没有出现结构干涉或者装配逻辑错误的问题。

　　设计过程中优先考虑了作业场景的重载需求，底盘采用双层纵梁结构，横梁采用槽型钢拼接布局，能够承受货厢满载时的集中载荷，避免长期重载作业出现底盘变形问题；多轴行走系统采用后双桥驱动布局，搭配大尺寸深花纹工程轮胎，能够在泥泞、碎石遍布的非铺装路面提供足够的抓地力，减少作业过程中的打滑陷车概率。货厢部分采用前低后高的倾斜式底板设计，举升时物料能够依靠自重快速滑出，不会在厢底残留积料；货厢侧板采用横向加强筋布局，在保证厢体整体刚度的前提下降低了不必要的板材厚度，兼顾结构强度与整车自重控制；后尾门采用上铰接自动锁止结构，货厢落下时尾门依靠自重与锁钩配合实现自动闭合密封，避免运输过程中出现撒漏，举升时尾门随货厢倾斜自动开启，无需额外操作解锁机构。

　　液压举升机构采用前置单油缸布局，油缸下铰接点布置在驾驶室后方的底盘加强位，上铰接点连接货厢前部的加强支座，举升过程中油缸推力的力臂设计经过优化，能够在较低的系统压力下举升满载货厢，同时举升角度能够达到45度以上，保证粘度较大的湿土、矿渣类物料也能完全卸净。驾驶室采用短头设计，在保证发动机舱维护空间的前提下缩短了整车长度，提升了狭窄作业面的转向灵活性，驾驶室的视野角度经过优化，驾驶员能够直观观察到前方作业面与货厢举升状态，减少作业过程中的视觉盲区。从安装边界与尺寸适配来看，模型各部件的连接尺寸符合工程车辆的通用设计规范，行走系统的轮距、轴距参数参考同级别14方级自卸车的实际尺寸设定，货厢的内部容积经过核算能够满足常规散料的装载需求，

　　举升油缸的行程与安装距匹配货厢的最大举升角度，不会出现油缸伸出行程不足或者顶死的问题。在结构细节上，模型还原了底盘的液压管路布置走向、挡泥板安装位置、尾部防撞结构、侧防护栏等附属部件，能够直接用于工程车辆的结构教学、作业场景模拟、改装方案验证等用途，也可作为同类产品结构设计的参考蓝本，帮助设计人员快速梳理自卸车的整体结构布局与部件连接逻辑，减少前期方案设计的重复建模工作量。
