货运栏板半挂车厢三维结构设计

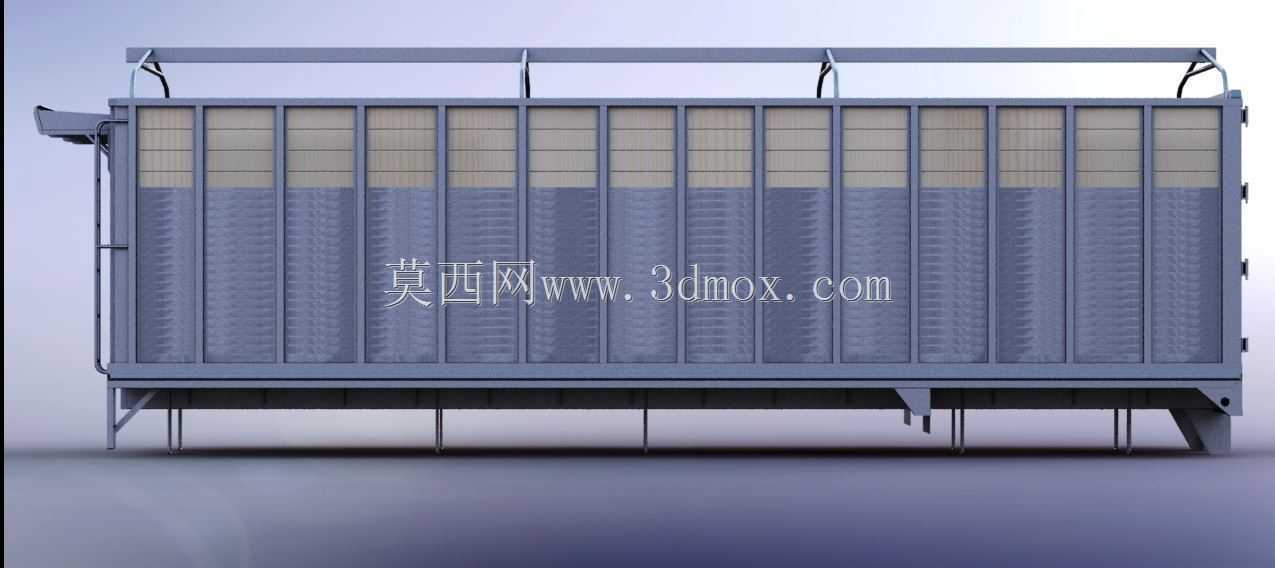

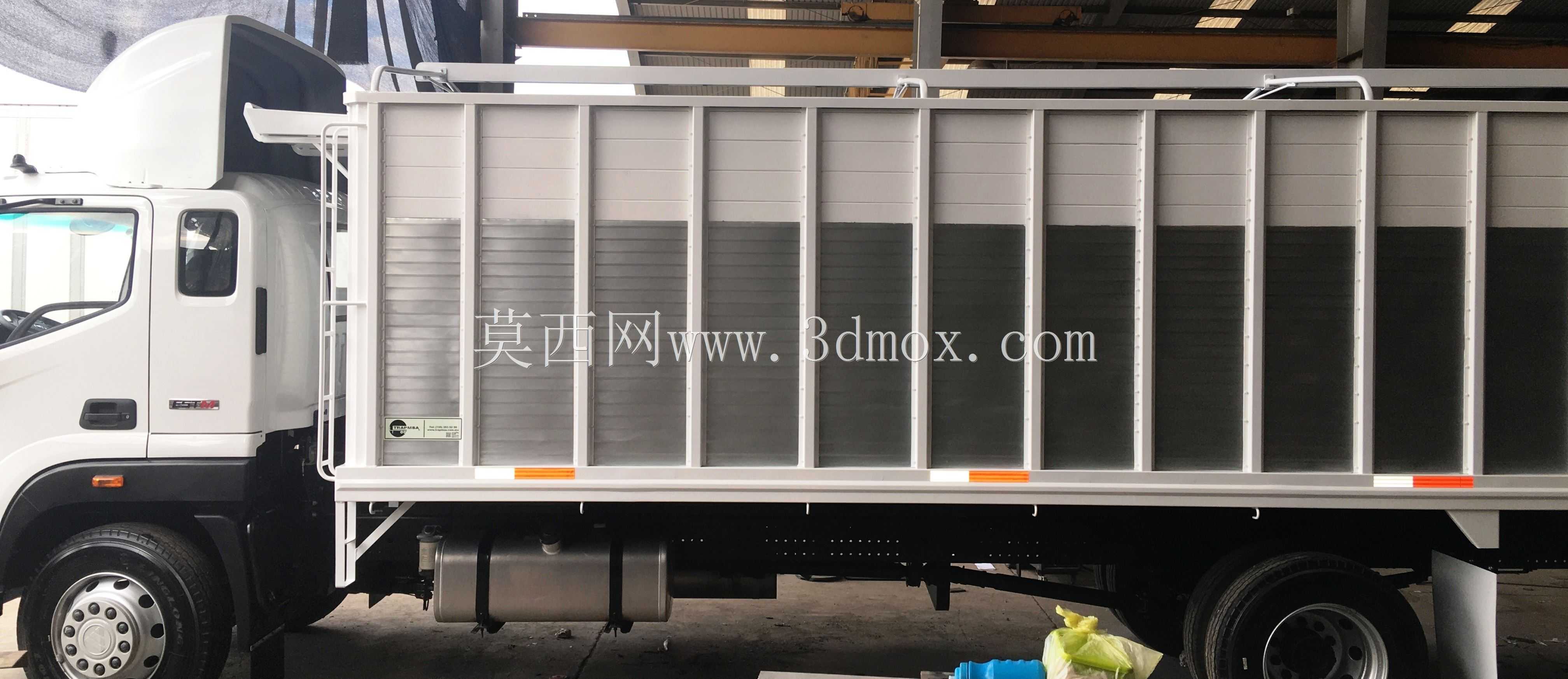

　　该三维模型还原的是公路干线货运场景中常用的栏板式半挂载货厢结构，这类厢体目前广泛应用于普货运输、建材配送、农副散杂货物转运等场景，适配多数干线物流的常规装卸需求，可配合叉车、人工、吊装等多种装卸作业模式，是国内公路货运保有量较高的载货装备结构。从结构设计逻辑来看，整个厢体采用框架式承载思路，底部设置贯通式纵梁与横梁组成的承载底架，底架下方预留了与半挂行走机构、牵引鞍座连接的安装接口，安装边界完全匹配常规13米级半挂底盘的安装孔位与支撑点位，不需要额外改制底盘即可完成装配。厢体侧部采用分栏式栏板结构，每块栏板对应独立的锁紧与翻转机构，装卸作业时可根据货物装卸位置单独开启对应栏板，不需要整侧栏板全部放倒，

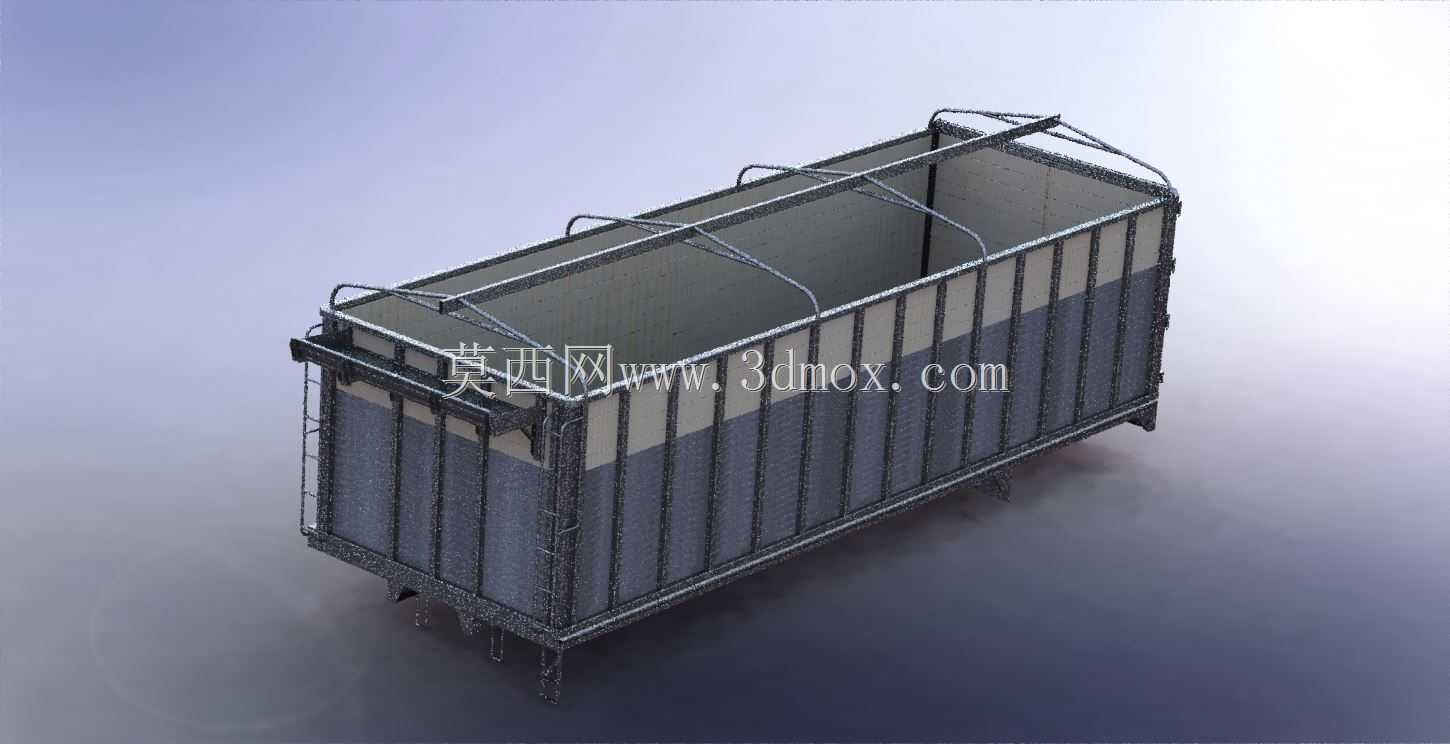

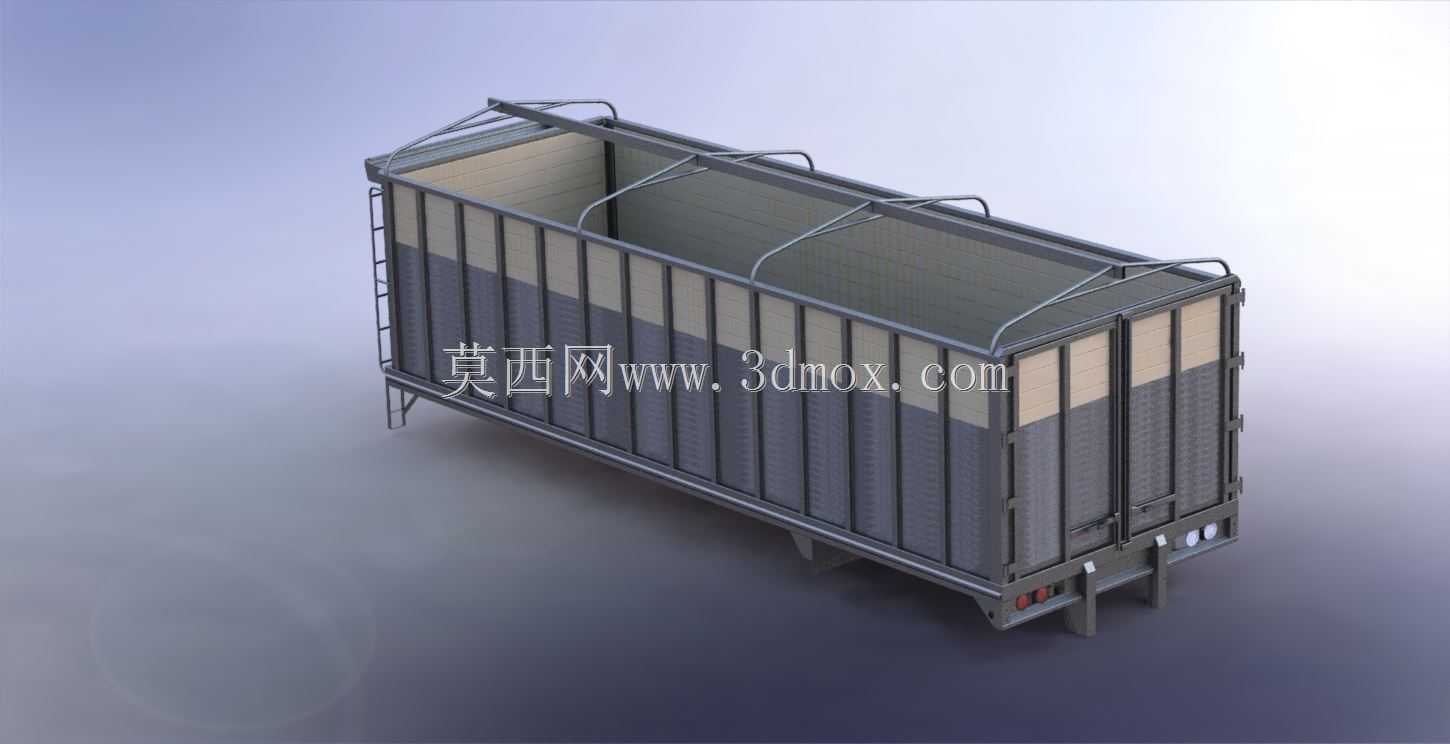

　　能有效减少装卸作业的操作空间需求，适配货场狭窄区域的装卸作业。栏板上部设置的竖向格栅结构，一方面可以降低整厢的自重，减少无效载荷带来的燃油损耗，另一方面格栅间隙可满足运输过程中的通风需求，在运输生鲜、散杂通风类货物时可避免货物闷损，同时格栅结构的抗冲击强度经过校核，可承受常规货物运输过程中的侧向挤压力，不会出现栏板变形外凸的问题。厢体顶部预留了篷布杆安装位，配套的篷布导轨沿厢体顶部纵梁通长布置，可适配滑动式篷布覆盖结构，不需要人工攀爬覆盖篷布，可提升雨雪天气下的货物防护效率，同时篷布杆的安装卡槽采用标准化尺寸，可兼容市面多数通用篷布配件，降低后期运维的配件采购成本。厢体尾部设置了可翻转的尾门结构，尾门锁紧机构采用多点式锁紧设计，

　　可保证车辆行驶过程中尾门不会因为颠簸出现松脱，尾门开启角度可达到270度，开启后可贴合在厢体侧部，不会占用尾部装卸空间，适配托盘货物的整托装卸作业。从尺寸边界来看，该厢体外廓尺寸完全符合公路货运车辆外廓尺寸限值要求，宽度控制在2.55米的国标限值内，厢体内部有效装载宽度达到2.4米，可并排放置两个标准1.2米物流托盘，装载空间利用率达到94%以上；厢体栏板高度设置为1.8米，既满足常规散货的装载高度需求，也不会因为栏板过高导致重心上移影响行驶稳定性。底部支撑结构采用了可调节的支腿设计，在与牵引车脱离时可通过支腿调整厢体水平高度，保证停放状态下的结构稳定性，支腿的安装位置避开了底盘行走机构的运动干涉区域，

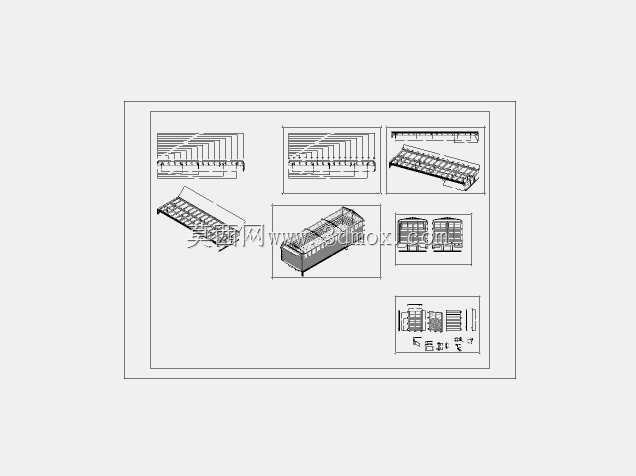

　　不会影响车辆转向与行驶过程中的轮胎跳动空间。整个厢体的连接节点全部采用栓接与焊接结合的方式，主承载梁采用满焊工艺，附属配件采用可拆卸栓接结构，后期出现局部损坏时可单独更换对应配件，不需要整体切割改制，可降低全生命周期的运维成本。侧部栏板的铰链结构采用耐磨衬套设计，长期翻转使用不会出现铰链松旷异响，锁紧机构采用偏心锁紧原理，锁紧后可自动锁止，不会因为车辆振动出现自行开启的问题。在建模过程中，所有钣金件的折弯半径、焊缝预留间隙都完全参照实际钣金加工工艺要求设置，可直接导出工程图用于下料生产，所有安装孔位的位置度公差都控制在0.5mm以内，可满足实际装配的互换性要求，不需要二次配钻加工。
