带安装底座的皮带滚轮支撑组件

在轻工输送、小型传动机构的现场布局里，这类带安装底座的皮带滚轮支撑组件，往往是张紧侧皮带、约束滚轮径向跳动的核心承载件，很多人做方案时容易忽略这类小支撑件的刚性设计，等到现场跑起来出现皮带跑偏、滚轮轴窜动才回头补改，反而耽误整体调试进度。从实际使用场景来看，这类支撑件既可以用在小型皮带输送机的端部改向位置，也能装在皮带传动的张紧段，作为托辊约束皮带的下垂量，部分桌面级自动化设备的同步带传动布局里，也会用同结构的支撑件来承载张紧轮，避免同步带跳齿。

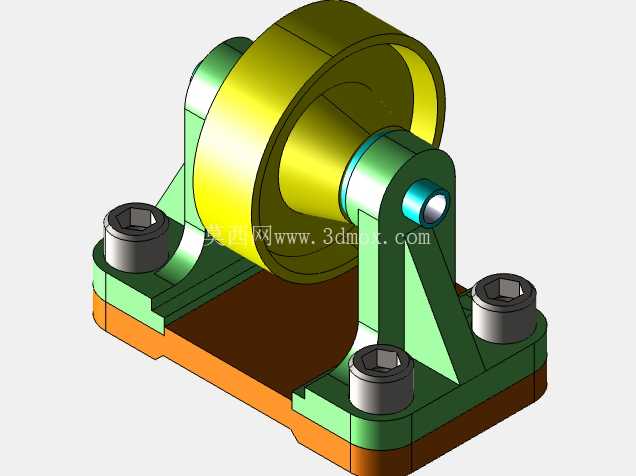

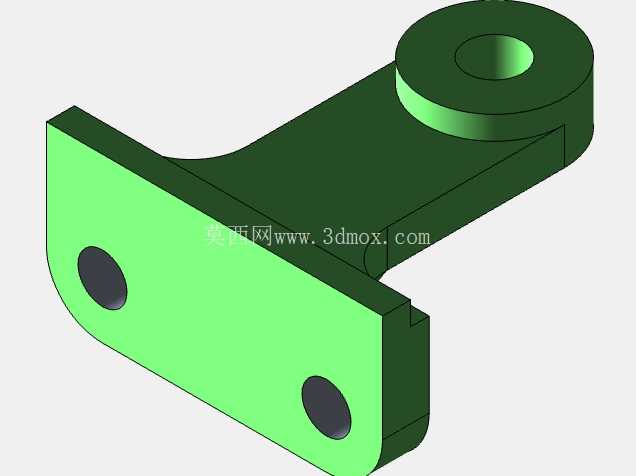

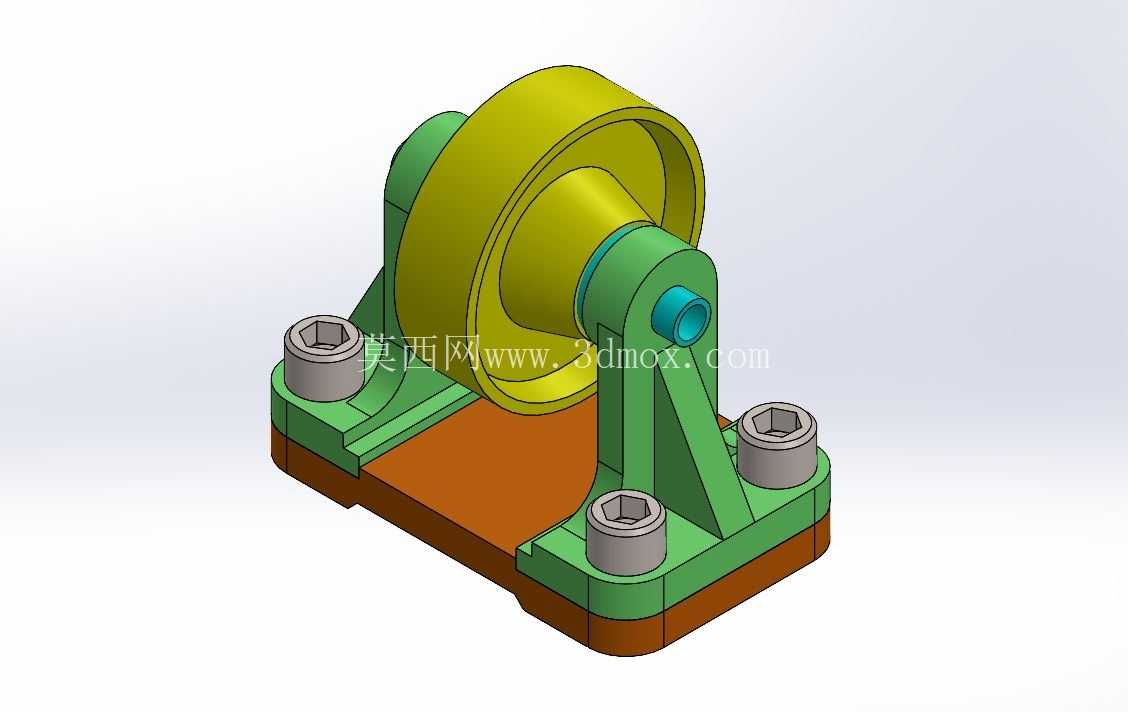

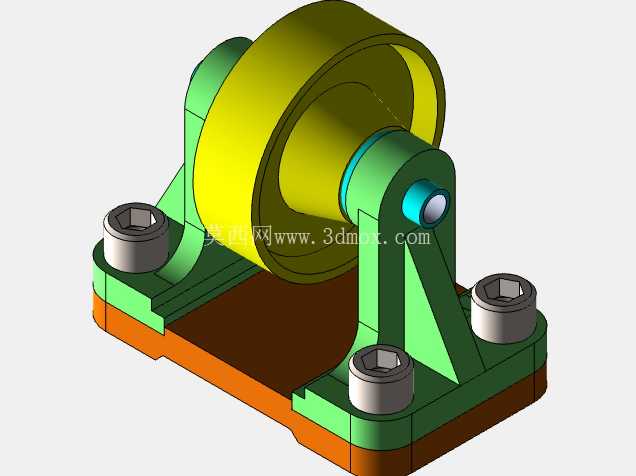

整个组件的结构逻辑非常清晰，底部是整块铣削成型的安装底板，底板上预留了四个内六角螺栓的安装沉孔，沉孔深度刚好能盖住螺栓头的外露高度，安装后不会出现螺栓头突出底板底面、导致整体安装翘曲的问题，四个安装孔的孔位间距做了对称设计，现场安装时不需要额外区分方向，只要对齐安装面的螺纹孔就能直接锁紧。底板上方是两个对称布置的立式支撑臂，支撑臂和底板之间做了三角加强筋过渡，别小看这两道加强筋，当滚轮承受皮带的张紧拉力时，加强筋能把支撑臂受到的侧向弯矩直接传导到底板上，避免支撑臂根部出现应力集中断裂，很多新手建模时容易漏掉这个加强结构，做出来的支架一受力就从根部开裂，根本没法满足实际使用的强度要求。

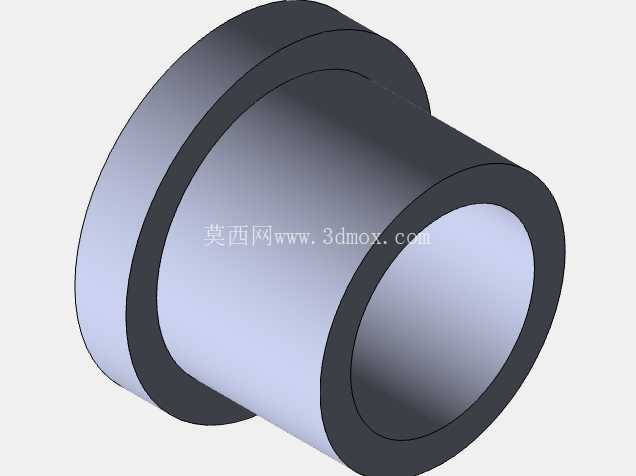

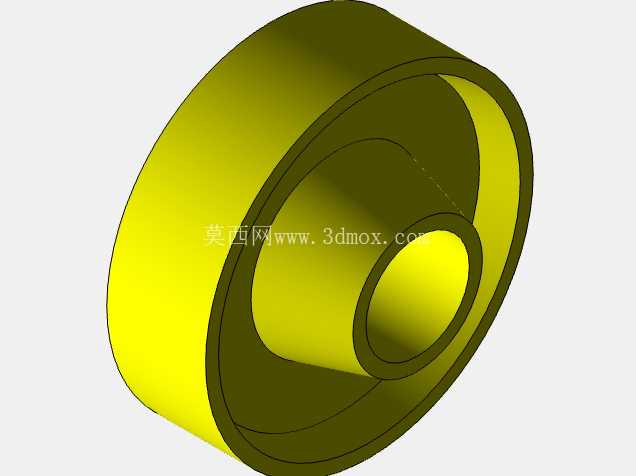

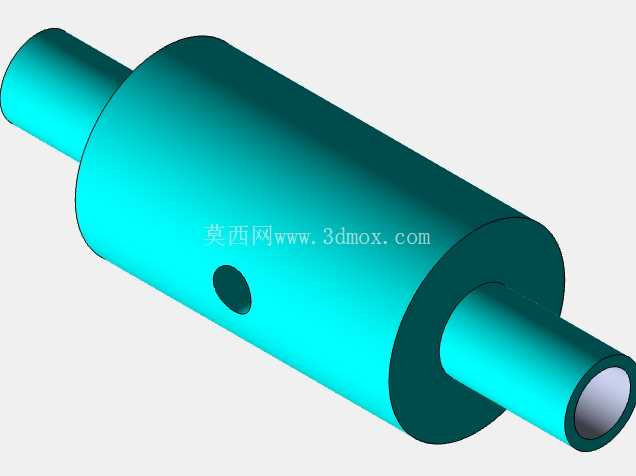

两个支撑臂的上端是同轴的轴承安装孔，孔位做了台阶定位，用来限制滚轮轴的轴向窜动，滚轮轴穿过两个支撑臂的孔位后，一端用轴端挡圈限位，另一端可以根据传动需求加装端盖或者连接驱动件，中间的滚轮是带轮缘的结构，轮缘的凸起刚好能卡在皮带的内侧，防止皮带运转时从滚轮侧面滑脱，滚轮的内孔和轴之间可以加装滑动轴承或者深沟球轴承，根据实际的运转转速选择适配的轴承类型就行，如果是低速轻载的工况，直接用铜套做滑动配合也能满足使用需求，还能降低整体的加工成本。

从安装边界来看，整个组件的安装底板是矩形结构，四个安装孔的中心距留足了扳手操作空间，现场安装时不需要专门做特殊工装，用普通内六角扳手就能完成锁紧，支撑臂的高度刚好让滚轮的最低点和底板上表面留出足够的间隙，避免皮带运转时蹭到底板造成磨损，滚轮的外径尺寸和支撑臂的间距做了匹配，轮缘和支撑臂内侧之间留了1mm左右的间隙，既不会因为间隙太大导致皮带窜动，也不会因为间隙太小出现滚轮和支撑臂的摩擦卡滞。

设计这类支撑件的时候，首先要核算的是皮带张紧力带来的径向载荷，根据载荷大小选择支撑臂的厚度和加强筋的尺寸，不能只看外观比例随便定尺寸，比如如果用在张紧力较大的平皮带传动场景，支撑臂的厚度要适当加厚，安装螺栓的规格也要相应放大，避免螺栓受剪断裂。另外滚轮的轮缘高度也要根据皮带的宽度来定，一般轮缘高出皮带底面2-3mm就足够，太高的话反而会增加不必要的材料成本，太低又起不到防跑偏的作用。还有安装底板的平面度要求，加工时要保证底板底面和支撑臂轴承孔的平行度，不然装上去之后滚轮会出现倾斜，皮带运转时就会往一侧跑偏，后期调试很难纠正。

很多人在做这类小部件的三维建模时，容易忽略装配干涉的问题，比如螺栓沉孔的深度不够，导致螺栓装上去之后突出底面，或者滚轮和支撑臂之间的间隙留的太小，装配的时候出现干涉，还要回头改尺寸。这个模型在设计的时候就把这些装配细节都考虑到了，内六角螺栓的沉孔深度刚好匹配标准螺栓的头部高度，轴承孔的台阶尺寸也对应标准轴承的外圈厚度，所有的配合面都留了合理的装配公差，不管是做3D打印打样还是机加工生产，都能直接用，不需要再额外调整尺寸。在实际的设备维护里，这种一体式的支撑组件更换也很方便，只要拆掉四个安装螺栓就能整体取下，不需要拆解周围的其他结构，能大幅缩短现场的停机维护时间。
