液压驱动DIY滚轴弯压加工装置

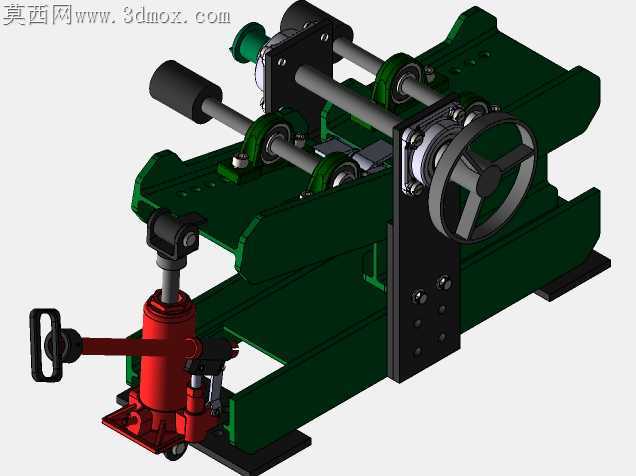

这款液压驱动的DIY滚轴弯压装置，主要面向小型金属加工场景、个人工坊及维修作业场景使用，可完成扁钢、圆钢、小型方管等常规金属型材的圆弧弯曲、局部压型作业，适配小批量定制加工、现场维修改制、手工创意金属制品制作等多种作业需求，无需复杂的车间供电配套即可完成常规的金属弯压工序，填补了小型作业场景下大型弯管设备无法进场、手动弯制精度不足效率低下的使用空白。装置整体采用卧式框架布局，主体承力结构采用加厚型钢焊接成型，底部预留了标准的工装安装孔位，可直接固定在常规钳工工作台或独立型钢支架上，整体安装边界紧凑，不需要占用过大的车间作业面积，单人即可完成设备的移位、固定与操作全流程。设备的压型动力来源于侧置的液压千斤顶结构，通过手动压动液压手柄即可平稳输出压装推力，相比传统的纯丝杆施压结构，液压驱动的输出力更大、施压过程更平稳，可有效避免手动施压时压力不稳导致的型材弯折不匀、局部应力集中开裂的问题，同时液压结构自带的压力自锁特性，可在弯压到指定弧度后保持施压状态，方便操作人员核对弯曲弧度、微调进给量，保证弯压成品的弧度一致性。装置的滚轴组件采用可调式安装设计，不同直径的成型滚轴可根据待加工型材的截面形状、目标弯曲半径快速更换，两侧的导向滚轴可通过侧边的调节丝杆调整间距与进给深度，适配不同厚度、不同材质的型材加工需求，滚轴表面做了硬化耐磨处理，长期与金属型材摩擦也不会出现凹陷、拉毛的问题，可有效保证加工后型材表面的光洁度，避免出现压痕、划伤等外观缺陷。设备的操作侧预留了清晰的操作空间，液压操作手柄、滚轴调节手轮、弧度定位挡块都布置在操作人员可单手触及的范围内，作业时不需要频繁移位即可完成参数调整、施压、退料全流程操作，框架式的主体结构将所有传动部件都包裹在承力框架内部，没有外露的突出传动结构，可避免作业过程中衣物、工具被卷入设备的风险，兼顾了小型加工设备的实用性与操作安全性。针对DIY加工场景的使用特点，这款装置没有设计复杂的电控与液压管路，所有部件都采用模块化装配结构，易损的滚轴、密封件都采用通用标准件，后期维护更换不需要定制专用配件，日常使用仅需定期在调节丝杆、滚轴转动部位加注润滑脂即可长期保持稳定的工作状态，可满足个人工坊、小型维修站点日常的金属弯压作业需求。
