卧式单级离心泵结构三维设计

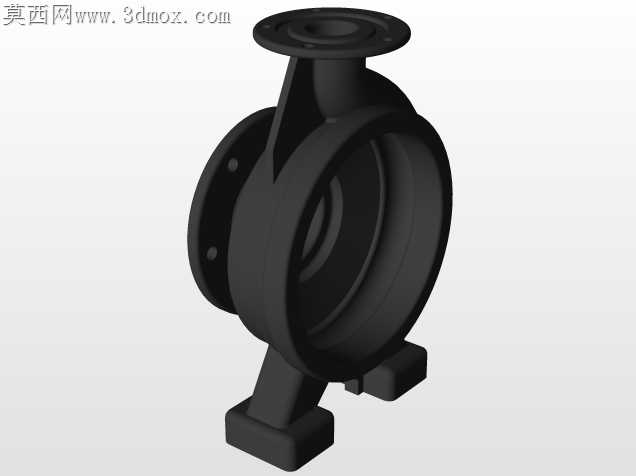

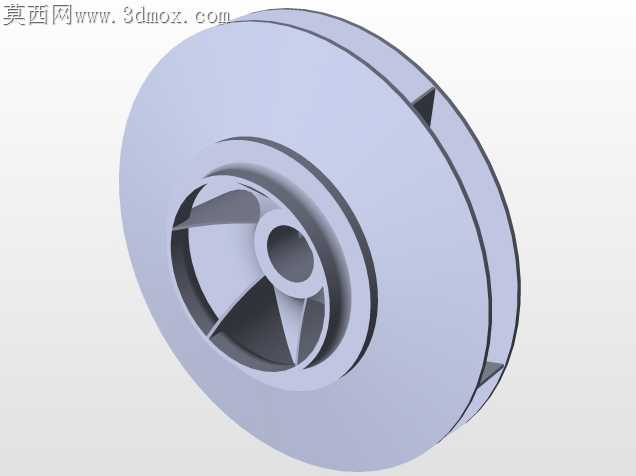

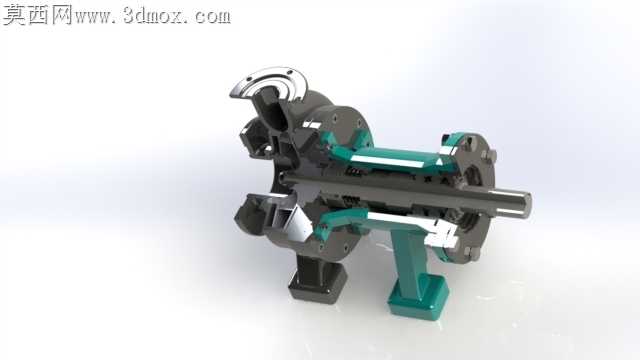

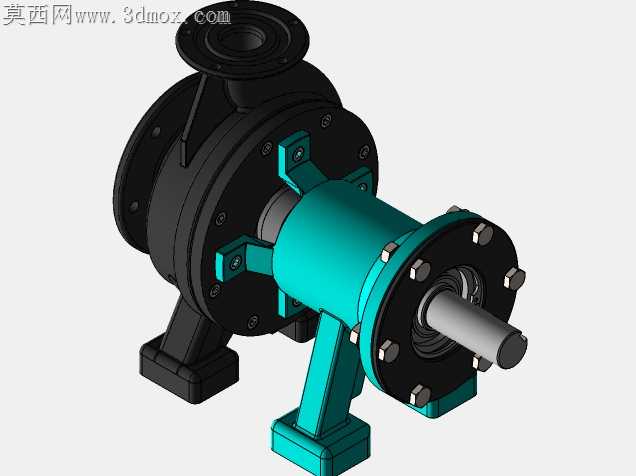

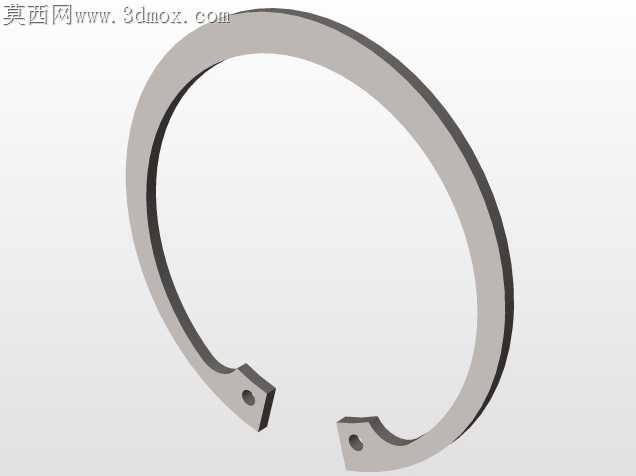

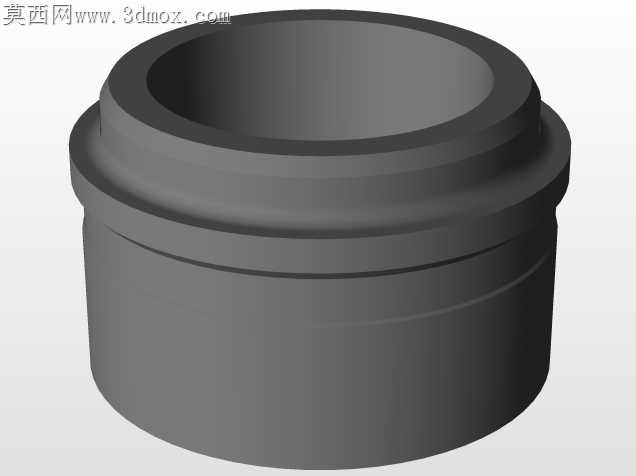

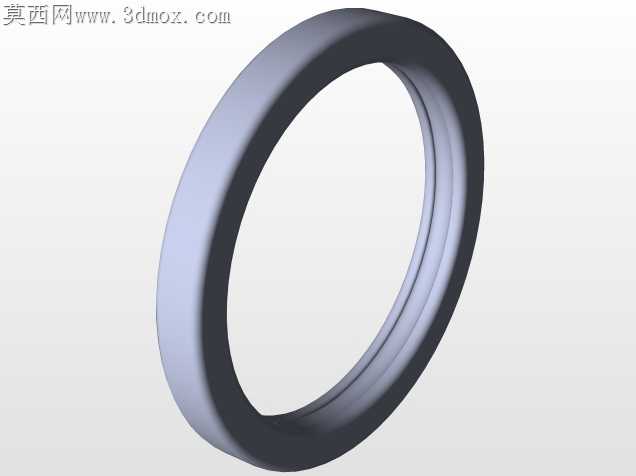

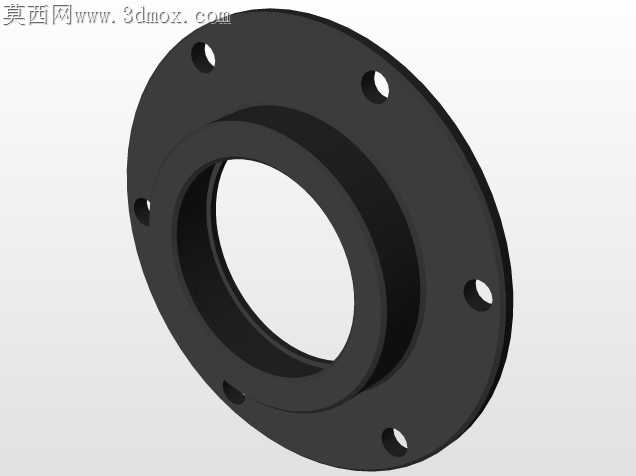

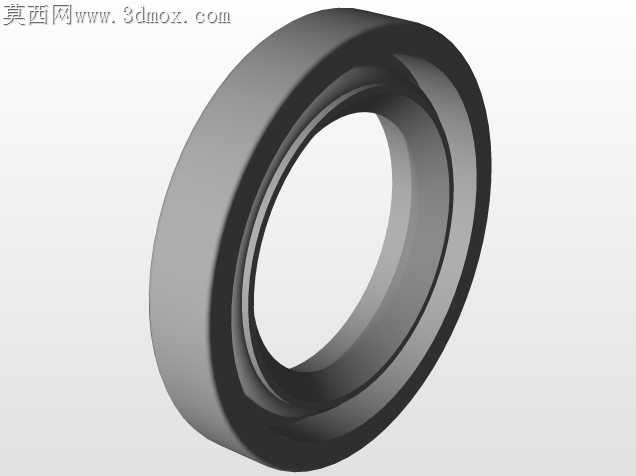

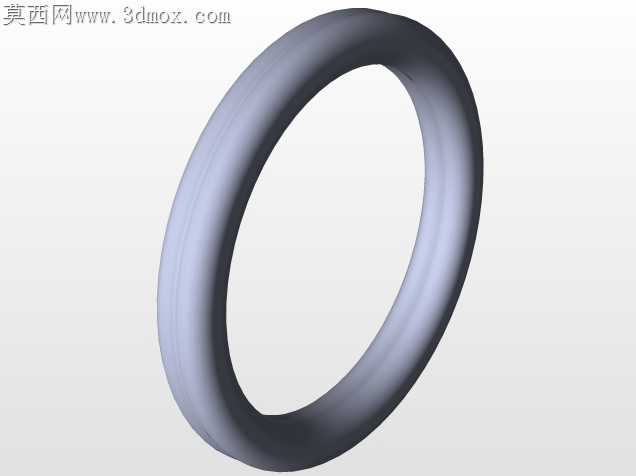

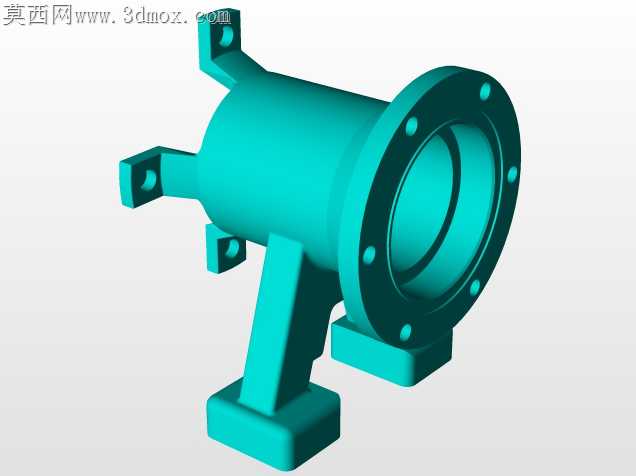

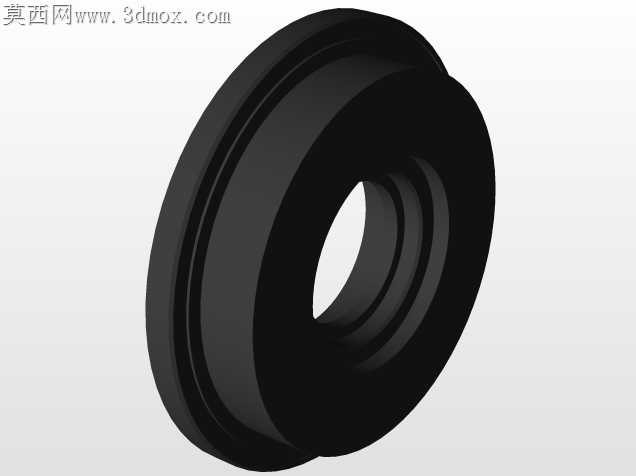

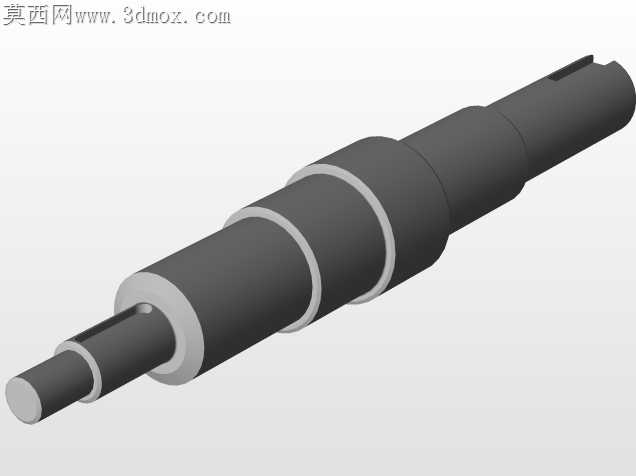

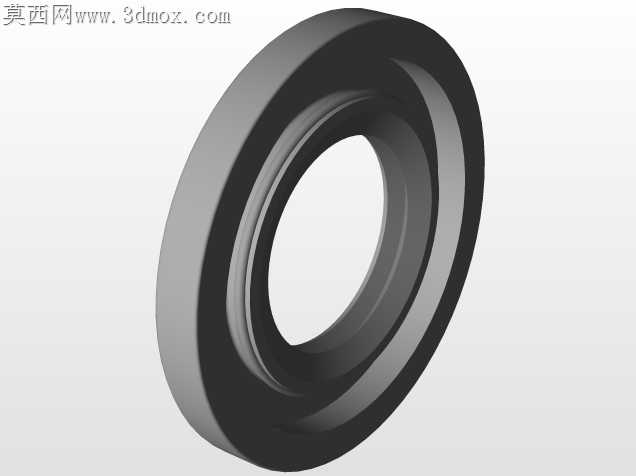

化工输送场景里的离心泵，最容易在长期振动工况下出现泵脚开裂、密封面渗漏的问题，这套三维结构在设计阶段就针对这类现场痛点做了针对性的结构调整。泵脚与泵壳的连接位置没有采用常见的直角过渡，而是做了渐变式的加厚圆弧过渡，圆弧半径顺着泵壳外壁的曲率自然延伸，没有出现壁厚突变的台阶，铸造时不会因为冷却速率差产生内部缩松，机加工时也不会因为应力集中在装夹环节就出现微裂纹，实际安装时四个安装脚的平面度公差能控制在0.02mm以内，打表找正的时候不需要额外垫太多铜皮调整，能大幅减少后续运行时的偏心振动。泵壳的进出口法兰做了加厚止口设计，和管道对接时止口能直接嵌入管道法兰的定位槽，不用靠人工反复对齐螺栓孔，密封垫片被挤压时不会因为错位出现局部压合不实的情况，哪怕输送带轻微腐蚀性的介质，密封面的使用寿命也能比普通平法兰结构提升近四成。叶轮和泵轴的配合位置没有采用普通平键的单键连接，而是做了渐开线花键配合，花键的齿侧间隙控制在0.01mm以内，启动瞬间的扭矩能均匀分布在所有齿面上，不会出现单键受力崩裂的情况，长期启停工况下也不会出现叶轮松动偏磨泵壳内壁的问题。机械密封的安装腔做了精准的轴向尺寸限位，安装时密封组件推到限位台阶就能达到设计要求的压缩量，不用靠工人手感调整压缩距离，能避免压缩量过大导致密封件快速磨损，或是压缩量不足出现介质渗漏的问题。泵轴伸出端的轴承位做了磨削工艺的退刀槽优化，退刀槽的宽度和圆角都匹配外圆磨的加工轨迹，加工时不会出现砂轮碰伤相邻轴段的情况，轴承装配时内圈能完全贴合轴肩，不会出现装配间隙导致的轴窜动。泵壳的流道部分做了顺滑的曲率过渡，没有出现直角转折的凸起，流体在泵壳内流动时不会产生局部涡流，能减少水力损失提升运行效率，也能避免介质里的固体颗粒在涡流位置沉积磨损流道内壁。联轴器连接端的轴头做了导向锥面，装配联轴器时能顺着锥面滑入配合位置，不会因为硬敲导致轴端变形或是轴承受到冲击损伤。
