间距7.62mm2针3针栅栏式接线端子

在工业控制板卡、通讯设备内部供电回路、小功率电源模块的布线场景里，这类栅栏式接线端子是板载接线方案里的常用选型，核心作用是实现多股软线或单股硬线与PCB板的可靠电气连接，省去焊接工序，方便现场接线、后期维护改线操作。这款端子采用7.62mm的标准针距设计，覆盖2针、3针两种常用位数控数，额定承载能力适配300V、20A的常规低压配电场景，可兼容线规范围在AWG22到AWG12之间的导线，基本覆盖了工控、通讯类设备内部大部分信号传输、小功率供电的接线需求。

从结构设计逻辑来看，这款端子采用绿色PA66绝缘基座作为主体支撑，两侧加高的栅栏挡墙是核心的结构设计点，一方面可以在相邻接线位之间形成物理隔离，避免接线时多股线丝散出造成相邻回路短路，另一方面挡墙高度高于螺丝压线区域，能在接线完成后降低操作人员误触带电部位的风险，同时也能减少外界灰尘、金属碎屑直接落到压线螺丝位置引发的绝缘失效问题。基座内部嵌装的金属导电件采用铜合金镀锡工艺，既保证导电性能降低接触电阻，也能提升抗氧化能力，适配长期在常规工业环境下的使用需求；压线结构采用经典的螺丝压接式设计，拧紧螺丝时会通过压片将导线牢牢压在导电件的接触面上，不需要额外压接冷压端子，单股硬线可以直接插入后拧紧固定，多股软线剥线后整理线丝即可压接，接线操作门槛低，现场施工不需要额外配备专用压接工具。

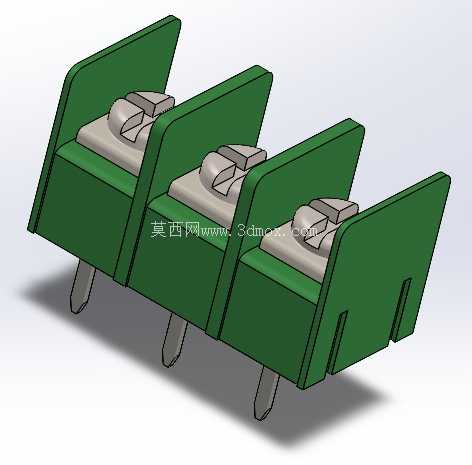

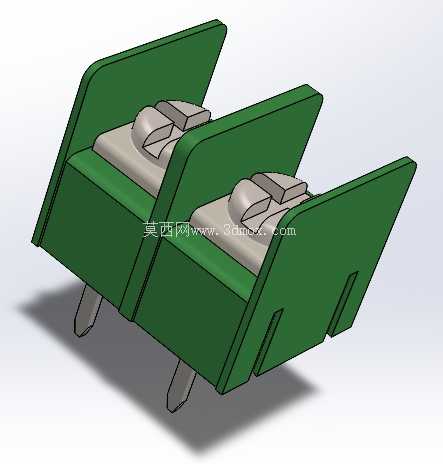

从安装边界与尺寸匹配角度来说，这款端子采用直插式焊针设计，焊针长度适配常规1.6mm-2.0mm厚度的PCB板，过波峰焊时可以直接插装在对应孔位完成焊接，不需要额外固定结构。7.62mm的针距是行业通用的标准间距，对应的PCB封装库可以直接匹配通用栅栏端子的标准封装，设计人员在画板时不需要单独绘制封装，直接调用标准库即可，能大幅缩短设计周期。2针款主要用于单回路的火线零线接入、直流正负极接线场景，3针款则可以覆盖带接地保护的三芯交流接线、多组信号回路的集中接线场景，两种位数的端子外形安装尺寸除了长度随针数线性增加之外，宽度、高度、焊针位置的横向尺寸完全一致，在PCB上可以根据实际回路需求灵活排布，不需要调整板上的安装空间预留规则。

在实际选型应用中，这类端子的压线扭矩需要控制在合理范围，日常维护时只需要检查压线螺丝是否存在松动即可，绝缘基座的耐温范围适配常规波峰焊的温度曲线，焊接过程中不会出现基座变形、焊针移位的问题。相邻端子之间如果需要并排拼接，基座侧面的定位卡槽可以实现相邻端子的无缝拼接，不会出现针距偏移的问题，多位数的接线需求也可以通过不同位数端子的拼接实现，不需要单独开模定制特殊位数的产品，能有效降低小批量设备的物料采购成本。在通讯设备的接口板、工业采集模块的端子排、小型开关电源的输出接线位置，这类端子的应用占比很高，核心优势就是接线可靠、成本可控、标准化程度高，不需要额外的配套配件就能完成接线作业，对于设备组装厂来说，能大幅提升组装接线的效率，降低接线工序的不良率。
