电子设备用铝制插片式散热结构件

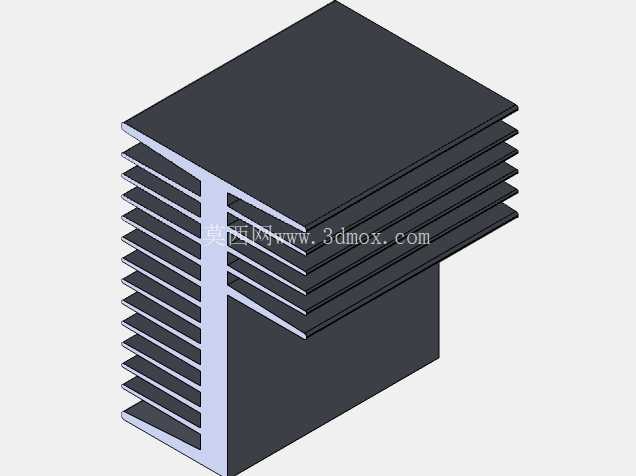

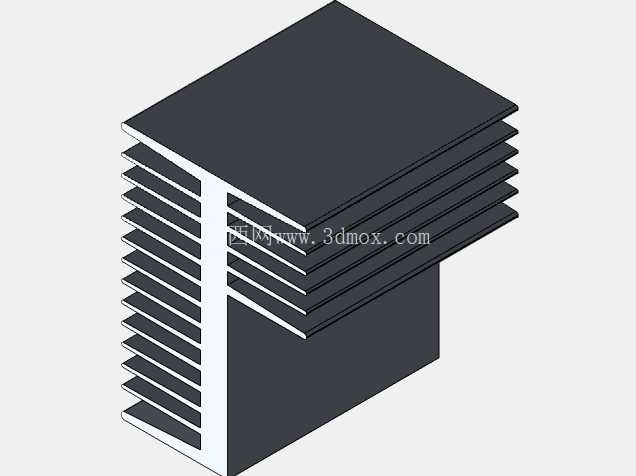

　　在中小功率电源变压器、线性稳压模块、低压工控电源板的热设计环节，散热结构的选型直接决定了器件长期运行的温升阈值与寿命表现，这款插片式铝制散热件正是针对这类封闭或半封闭机箱内的贴装发热器件设计的被动散热方案。从实际安装边界来看，该散热件整体外形尺寸控制在79.1×56.9×65毫米，属于紧凑型安装规格，底座平整面可直接贴合TO封装功率管、变压器磁芯外侧或者整流桥堆的发热面，无需额外转接支架即可适配常规PCB板上的器件布局，底座厚度预留了足够的导热接触面积，避免因接触压强不足导致的界面热阻过高问题。

　　设计思路上没有采用高密度鳍片的方案，而是平衡了自然对流条件下的空气流通间隙与鳍片总散热面积，每一片鳍片的间距经过核算，在无强制风冷的自然散热场景下，不会因为鳍片过密导致热空气淤积在鳍片间隙内，也不会因为鳍片间距过大浪费有限的安装空间。鳍片采用垂直排布的结构，当散热件竖直安装在机箱内时，受热空气可以顺着鳍片间隙自然向上流动，形成稳定的烟囱效应，不需要额外增加风扇即可带走大部分热量，适合对噪音有严格要求的工控电源、桌面式供电设备场景。

　　从功能特性来看，该散热件采用一体铝挤成型后裁切的工艺，底座与鳍片之间没有拼接缝隙，不存在接触热阻，导热效率远高于拼接式插片散热结构，表面采用黑色阳极氧化处理，一方面提升了表面辐射散热的效率，另一方面可以避免长期在潮湿环境下使用出现铝基材氧化锈蚀的问题，氧化层厚度控制在合理区间，不会额外增加热阻。底座的安装孔位预留了通用的螺丝固定位置，可以适配M3规格的固定螺丝，既可以直接通过螺丝将发热器件压合在散热底座上，也可以通过导热胶粘接后再用卡扣辅助固定，适配不同生产场景的装配工艺要求。

　　在实际应用场景中，这类散热件常配套100W以内的工频电源变压器、AC-DC整流模块使用，当设备长期在满负载工况下运行时，发热器件的结温可以通过该散热件控制在器件允许的工作温度范围内，避免因过热导致的绕组绝缘老化、半导体器件参数漂移等问题。相较于同体积的压铸散热件，铝挤成型的该款结构鳍片厚度更均匀，材料利用率更高，重量也更轻，不会给PCB板带来额外的承重负担，适合在消费类电子供电模块、小型工控设备内置电源、通讯终端供电单元等对安装空间、重量有严格限制的场景下使用。

　　设计过程中还考虑了批量生产的工艺可行性，所有棱边都做了微小的倒角处理，避免装配过程中锐边划伤操作人员或者损坏导线绝缘层，鳍片的端部没有尖锐毛刺，符合电子装配行业的安全规范。整体结构没有复杂的异形曲面，在三维建模阶段就完成了拔模角度的校验，开模后可以直接挤出成型，不需要后续的复杂机加工工序，能够有效控制批量生产的成本，同时也保证了不同批次产品的尺寸一致性，不会出现散热件与安装位不匹配的问题。在热仿真验证阶段，该结构在环境温度40摄氏度、发热器件功耗15W的工况下，底座最高温度可以控制在75摄氏度以内，满足绝大多数工业级电子设备的温升要求，不需要额外增加风冷装置即可稳定运行，有效降低了设备的整体BOM成本与后期维护成本。
