XS8四芯圆形航空插头插座结构设计

　　这款XS8规格的四芯圆形连接器，是小型化工业信号与小功率电源传输场景里常用的互连部件，常被用在传感器信号回传、小型执行器供电、检测设备外接端口这类对安装空间有严格限制的工位上。做结构设计的时候最先要卡的是面板开孔尺寸，这类8mm外径规格的连接器，常规面板开孔直径控制在8.2到8.4mm之间，靠尾部的外六角结构配合锁紧螺母实现面板固定，六角对边尺寸要匹配常用的8mm开口扳手，方便产线装配的时候不用特制工具就能完成锁紧，安装后连接器突出面板前侧的长度控制在10mm以内，避免在紧凑设备外壳上出现磕碰干涉。

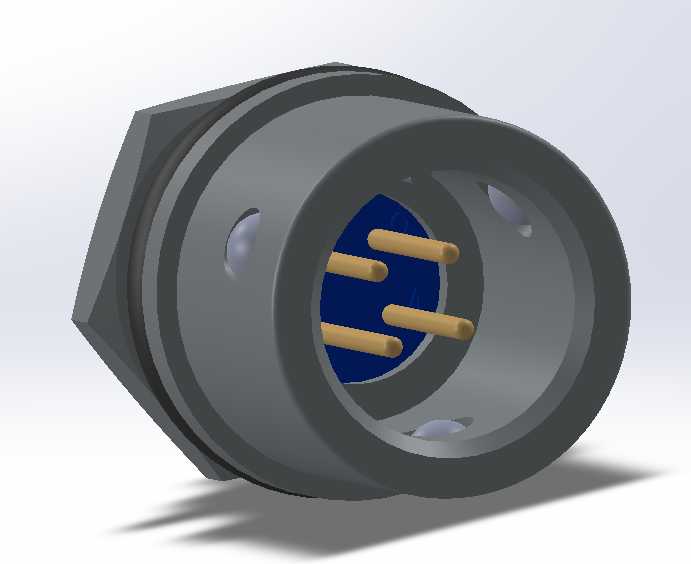

　　插芯部分的四个接触件采用圆周均匀排布，插针直径选1mm的铜合金基材，表面做镀金处理，保证多次插拔后的接触可靠性，插针根部和绝缘基座之间做了防爬电的凸台结构，相邻插针之间的电气间隙满足AC250V电压下的绝缘要求，绝缘基座选用耐温120℃的PBT材质，兼顾注塑成型的尺寸稳定性和焊接时的耐温性能，不会因为焊锡热量导致基座变形移位。外壳部分采用锌合金压铸成型，表面做哑光黑喷塑处理，既提升外壳的耐腐蚀性能，也避免金属外壳反光在设备外观上造成突兀的质感，外壳前端的内圈做了定位卡槽，和配套插头对接的时候可以实现防呆，不会出现插错角度导致插针弯折的问题，卡槽的公差控制在±0.05mm，保证对接时的顺畅度，不会出现卡滞或者间隙过大导致的连接松动。

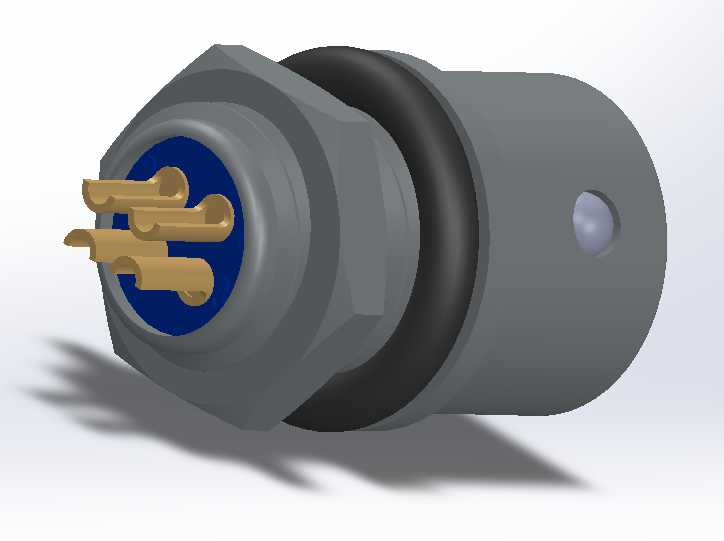

　　设计的时候特意在外壳和绝缘基座之间留了0.1mm的灌胶槽，组装完成后可以在尾部灌注密封胶，实现IP67级的防护能力，满足户外小型检测设备、工业传感器在潮湿粉尘环境下的使用要求，尾部的接线端预留了焊杯结构，焊杯深度2.5mm，能容纳0.3平方毫米的多股铜芯线，焊接后不会出现线芯脱落的问题。在实际选型应用里，这类小型圆形连接器常替代传统的接线端子排，用在设备的可拆卸面板、外接传感器模块的连接位置，相比螺钉压接的端子，它的插拔寿命能达到500次以上，日常维护拆卸的时候不需要重新拧螺钉接线，大幅降低现场维护的时间成本。

　　建模过程里要重点关注几个配合公差：插针和绝缘基座安装孔的配合选H7/p6的过盈配合，保证插针压入后不会出现松动退针；外壳和绝缘基座的配合选H8/h7的间隙配合，方便组装的时候快速压入，同时不会出现明显的晃动；锁紧螺母和外壳外螺纹的配合选6g/6H的公差带，保证螺母锁紧顺畅，不会出现滑牙或者锁不紧的问题。另外在安装边界的校核上，要注意锁紧螺母拧紧后，尾部的线缆弯曲半径不能小于线缆外径的4倍，所以建模的时候要在连接器尾部预留出足够的线缆走线空间，避免线缆过度弯折导致线芯断裂，同时面板后侧的安装空间深度要留足15mm，保证连接器尾部的接线和线缆固定结构不会和设备内部的其他元器件产生干涉。这类连接器的接触电阻设计值控制在10毫欧以内，额定电流可以达到3A每芯，完全满足小型传感器、低压控制信号的传输需求，在工业自动化的小型检测装置、户外安防设备、医疗小型检测仪器上都有广泛的应用，建模的时候还原了所有的装配细节，包括插针的倒角、外壳的脱模斜度、螺纹的牙型细节，方便结构设计人员直接调用到设备整体装配里做干涉检查，也可以作为同类连接器设计的参考基准，不用从零开始测绘建模，缩短结构设计的周期。
