高精度可调式绘图圆规三维结构设计

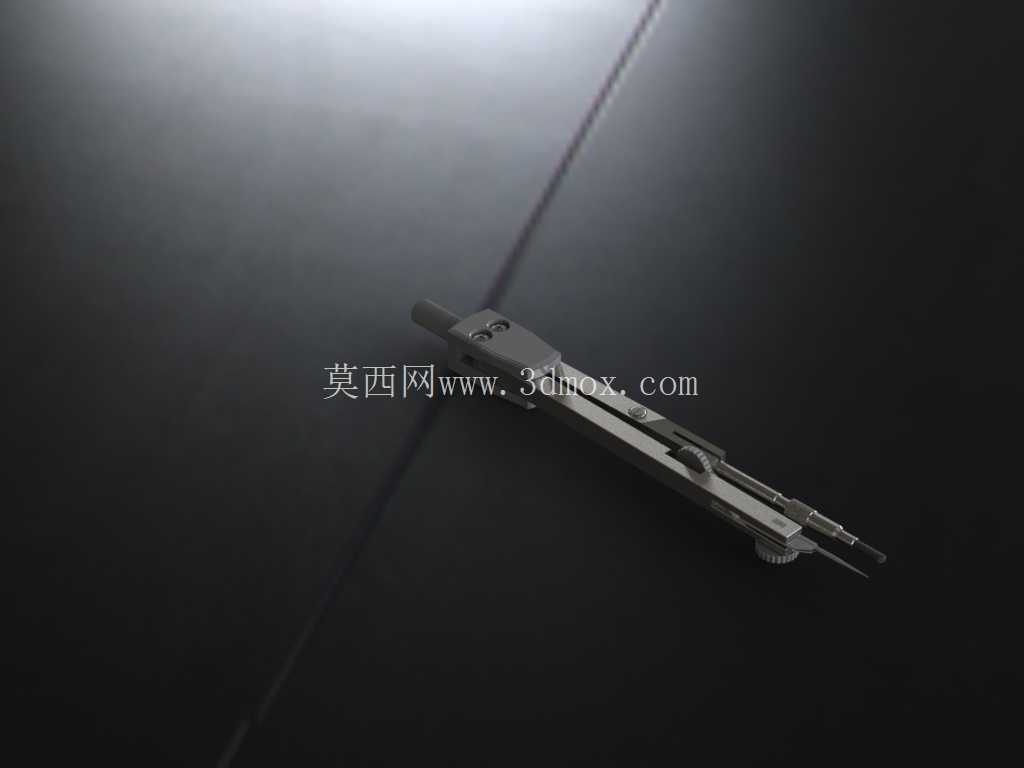

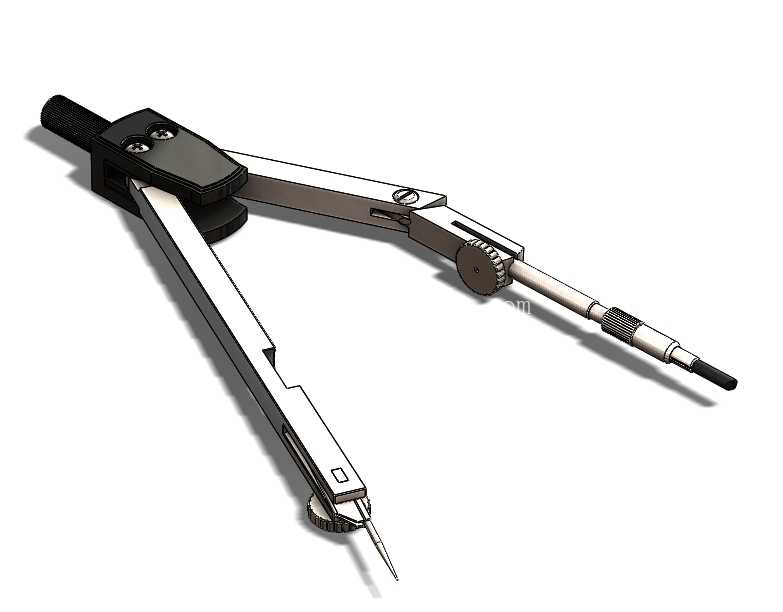

这款可调式绘图圆规的三维结构设计，核心围绕工程制图、手工绘图场景的实际使用需求展开，在结构设计阶段优先考虑了长期使用的握持稳定性、画圆半径调节精度以及不同绘图介质下的适配性。从实际应用场景来看，这类工具不仅覆盖机械制图手工绘图、工程图纸草绘、建筑方案手绘等专业场景，也适配学生几何绘图、美术创作打稿等民用场景，不同场景下对圆规的施力反馈、针尖固定稳定性、画脚轨迹精度的要求存在差异，设计过程中针对这些差异做了对应的结构冗余设计。

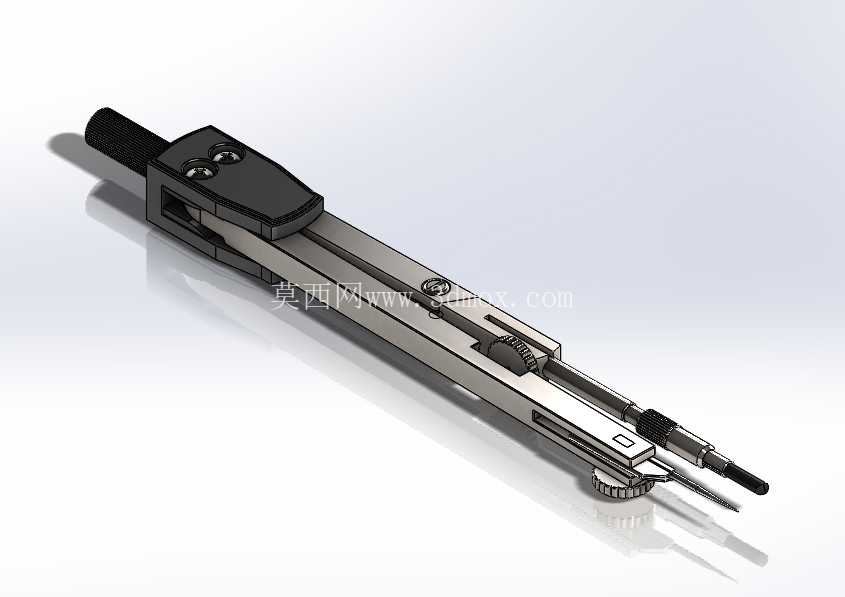

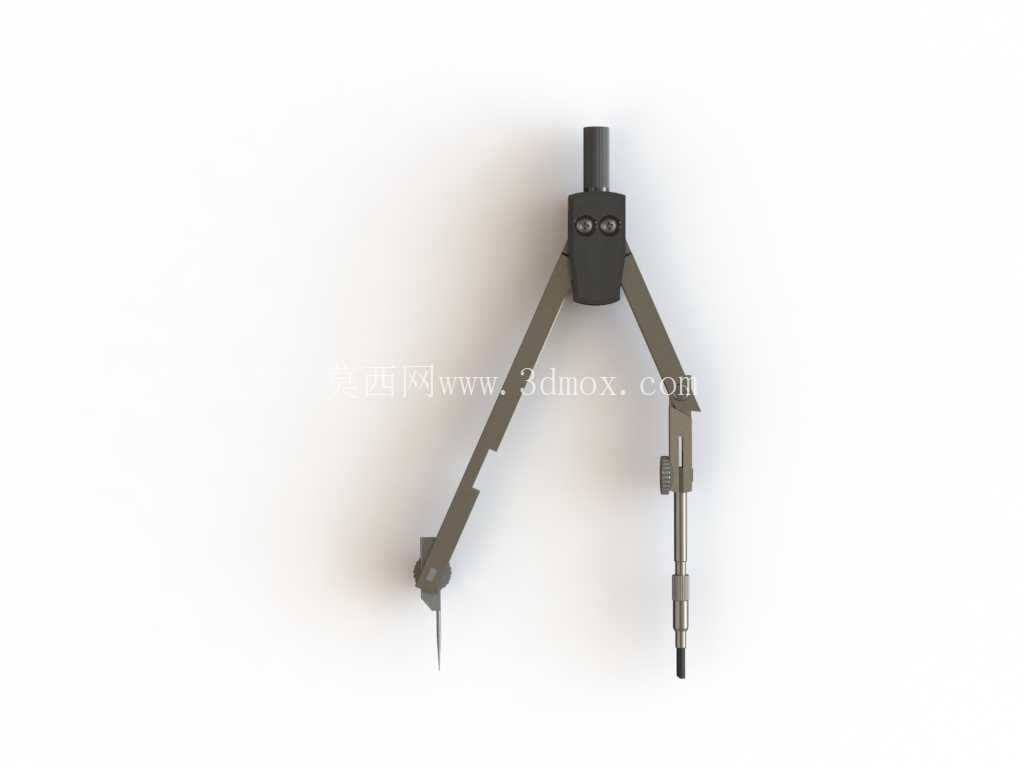

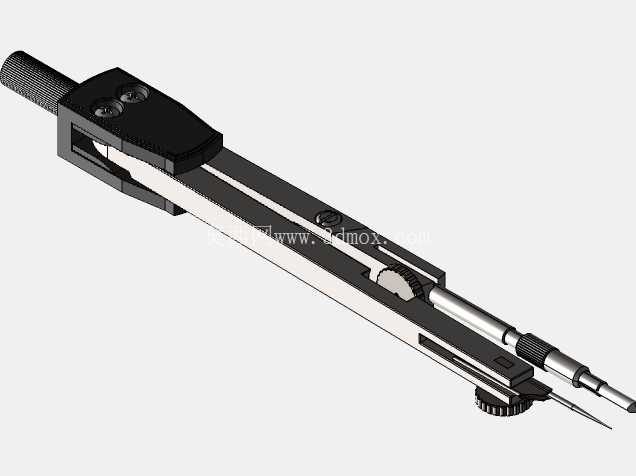

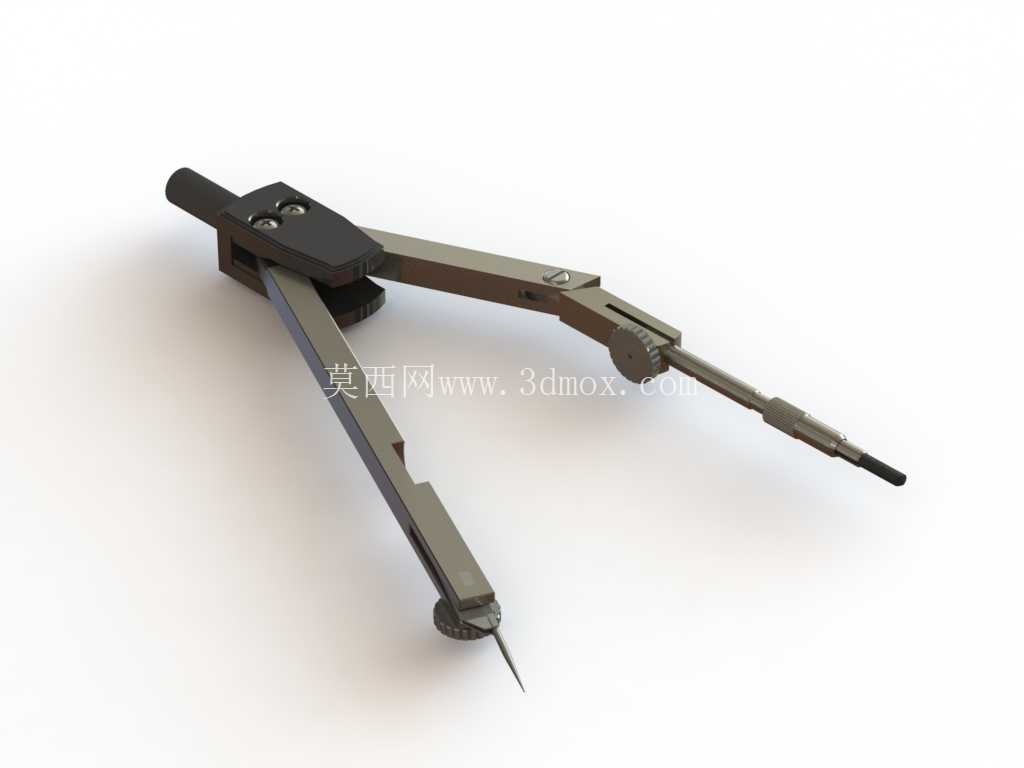

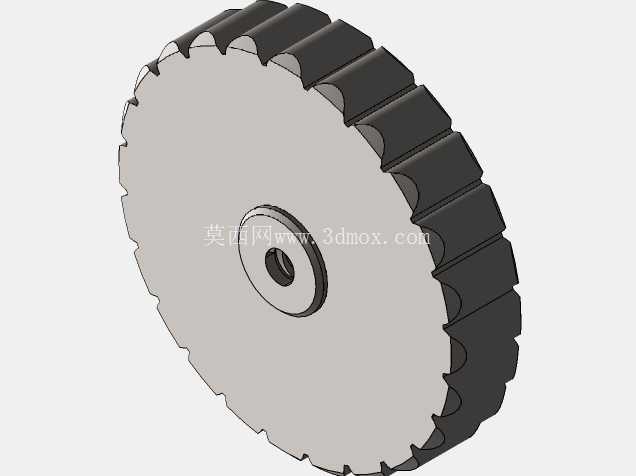

从功能特性来看，这款圆规采用双支脚铰接结构，顶部设置了带防滑纹理的握持按压端，在固定圆心时可以通过顶部按压端施加垂直向下的力，避免针尖在纸面或图板上滑移，影响绘图精度。其中固定支脚末端采用硬质合金钢针尖，针尖做了锥度收窄处理，既可以保证扎入图板时的固定强度，又不会因为锥度过大造成纸面破损，针尖与支脚采用过盈配合装配，长期使用出现磨损后可以快速更换，不需要整体报废。活动支脚采用可伸缩调节结构，支脚中段设置了齿条式微调机构，配合侧面的锁紧旋钮，可以实现画圆半径的连续无级调节，调节过程中支脚不会出现旷量，半径调节范围覆盖常规手工绘图常用的10mm到180mm区间，满足绝大多数A0到A4幅面图纸的绘图需求。活动支脚末端设置了快换夹头结构，可以适配不同类型的绘图笔芯，包括2B铅芯、针管笔笔尖、鸭嘴笔头等，夹头内部设置了弹性顶紧结构，更换笔芯时只需要按压夹头侧面的卡扣即可完成拆装，笔芯安装后与支脚的同轴度误差控制在0.1mm以内，避免画圆过程中出现轨迹偏移、线条粗细不均的问题。

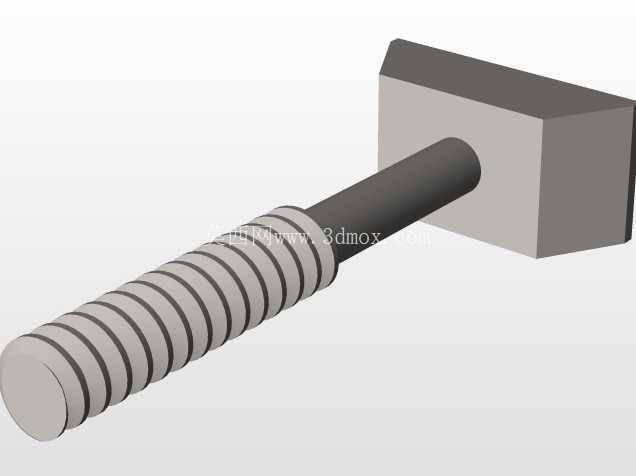

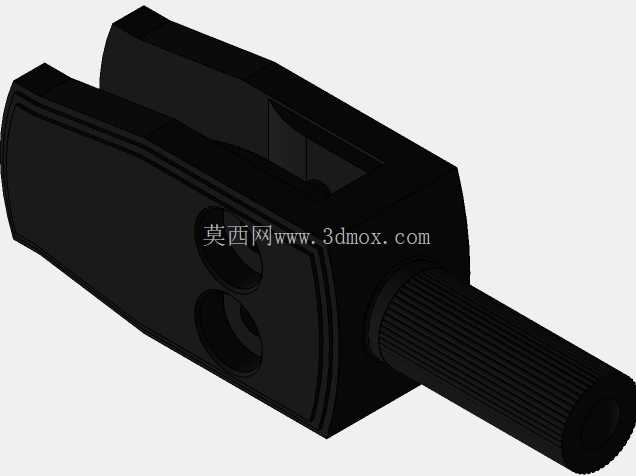

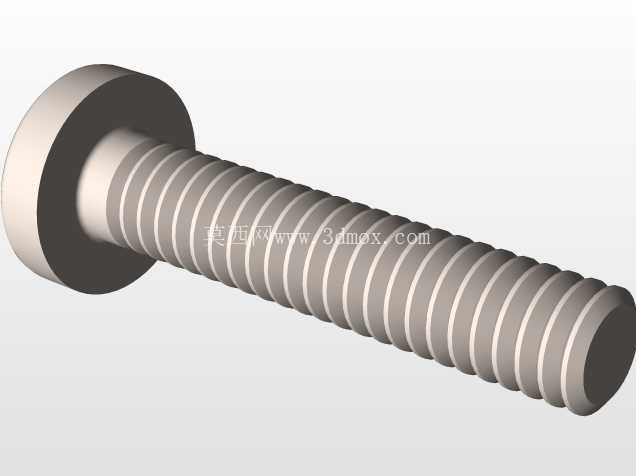

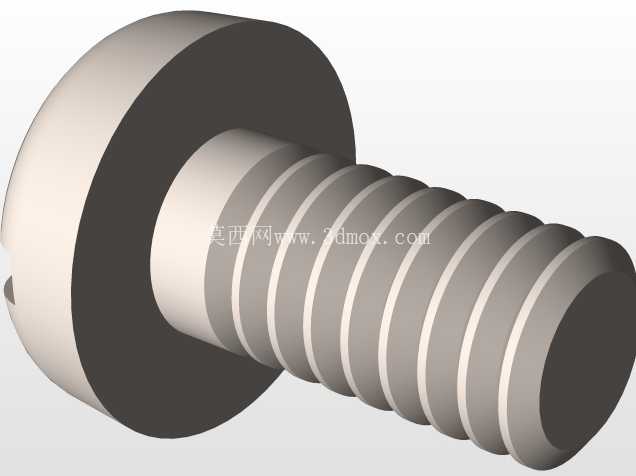

设计思路上，整体结构优先考虑受力合理性，两支脚的铰接轴采用不锈钢销轴配合耐磨铜套，长期反复开合调节不会出现铰接间隙变大的问题，铰接位置设置了阻尼调节螺丝，可以根据使用者的操作习惯调整支脚开合的阻尼力度，既不会因为阻尼过小造成绘图过程中半径变动，也不会因为阻尼过大造成调节费力。支脚主体采用锌合金压铸成型，表面做哑光喷砂处理，握持时不容易打滑，同时整体重量控制在45g左右，长时间握持绘图不会造成手部疲劳，顶部握持端采用ABS工程塑料包裹，表面做菱形防滑纹理，按压施力时手指不会出现滑移。

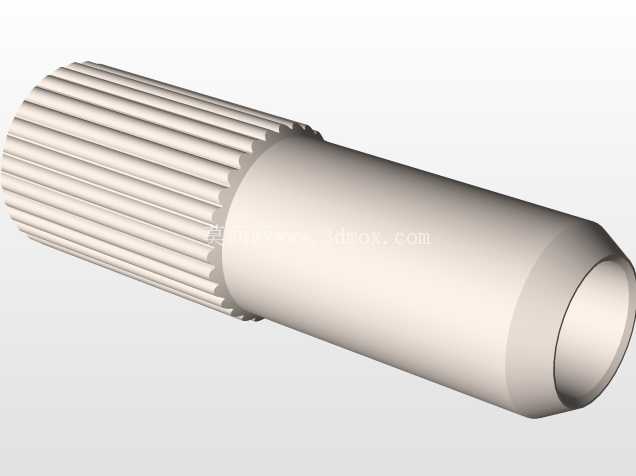

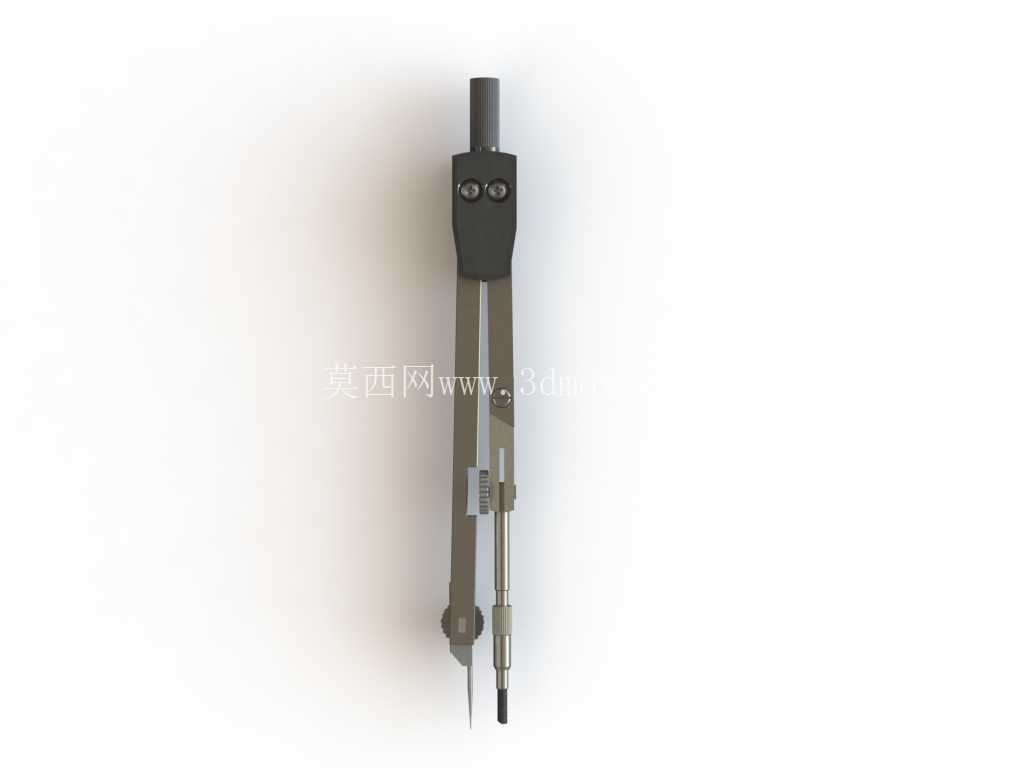

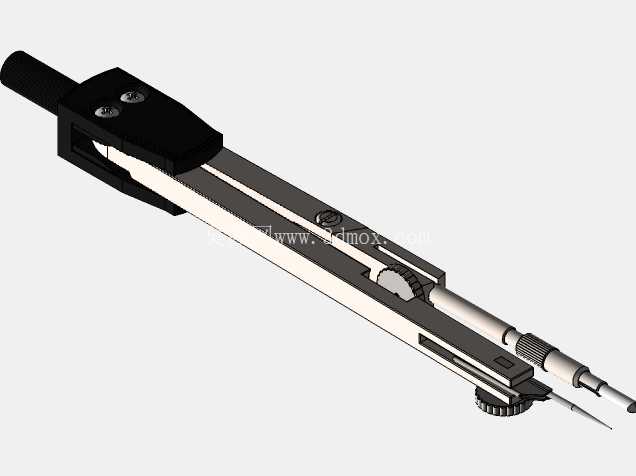

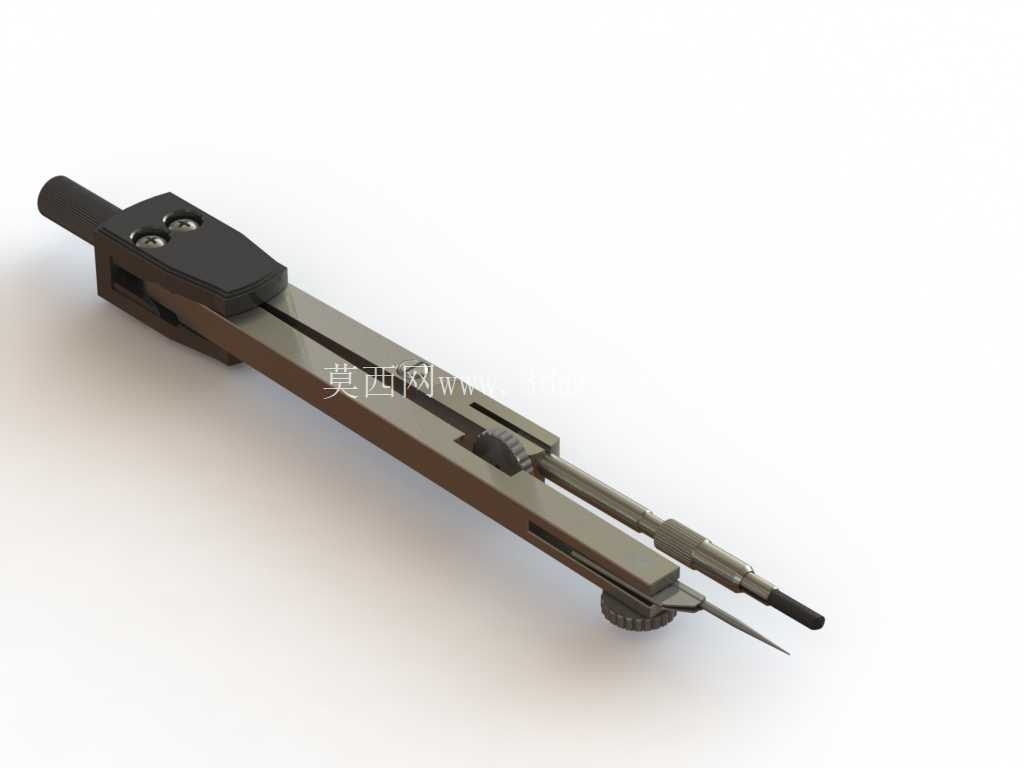

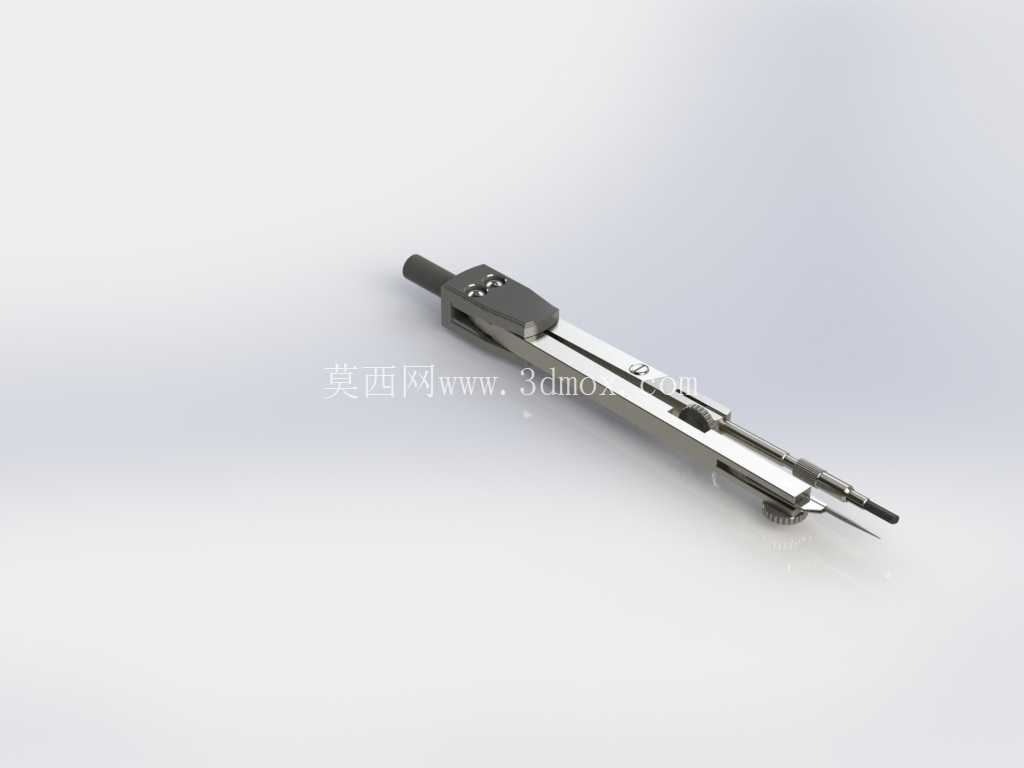

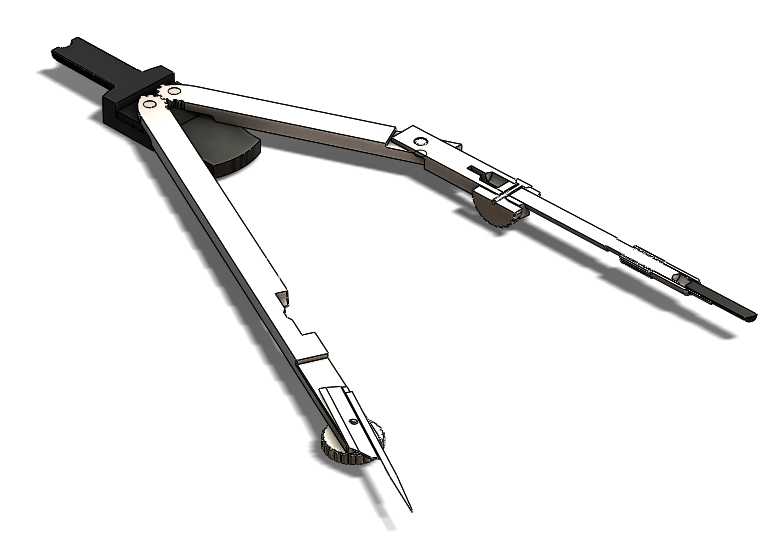

从外形尺寸与安装边界来看，圆规完全收拢状态下整体长度为160mm，最大开合状态下两支脚的展开角度为160度，此时最大画圆半径为180mm，铰接位置的转轴中心距离顶部握持端的距离为25mm，符合手工操作时的手指施力力臂范围，握持时食指搭在顶部按压端，拇指和中指捏住两支脚的中段位置，刚好可以完成半径微调、画圆旋转的整套操作动作，不需要频繁调整手部握持位置。固定支脚的针尖伸出长度设计为5mm，常规使用时扎入图板的深度控制在1-2mm即可完成固定，不会穿透常规厚度的绘图纸或者绘图木板，活动支脚的笔芯伸出长度可以根据绘图需求在0-3mm范围内调节，适配不同厚度的绘图尺规辅助作图场景，避免笔芯过长造成折断或者轨迹偏移。

在结构细节处理上，两支脚的内侧都做了圆角过渡处理，没有尖锐的棱角，避免操作过程中划伤手部，微调齿条的齿距设计为0.5mm，配合锁紧旋钮的端面压紧结构，半径调节的精度可以达到0.5mm，满足精密制图的尺寸精度要求。夹头位置的笔芯固定孔直径设计为标准2mm，适配市面上绝大多数通用绘图圆规的替换笔芯，不需要定制专用配件，降低后期使用的维护成本。整体结构没有采用复杂的一体化设计，所有易磨损部件包括针尖、铜套、夹头弹性件都设计为可拆分结构，出现故障时可以单独更换对应零件，延长工具的整体使用寿命。
