潜伏式AGV智能搬运小车结构设计

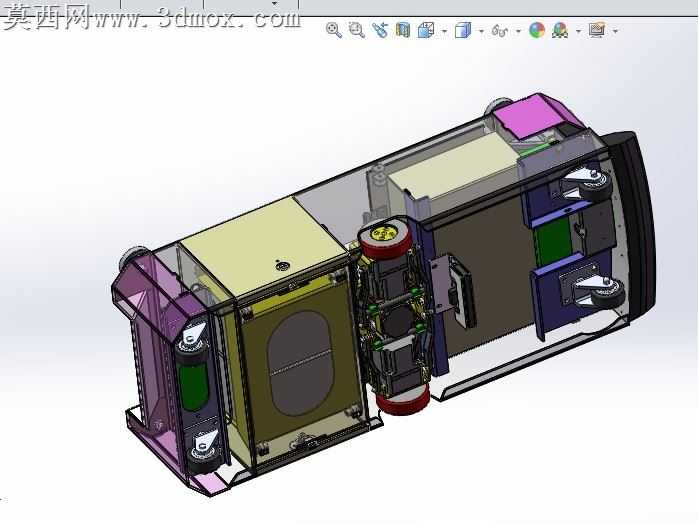

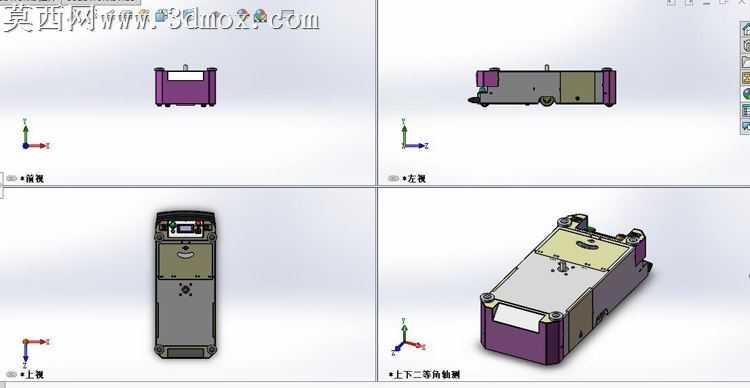

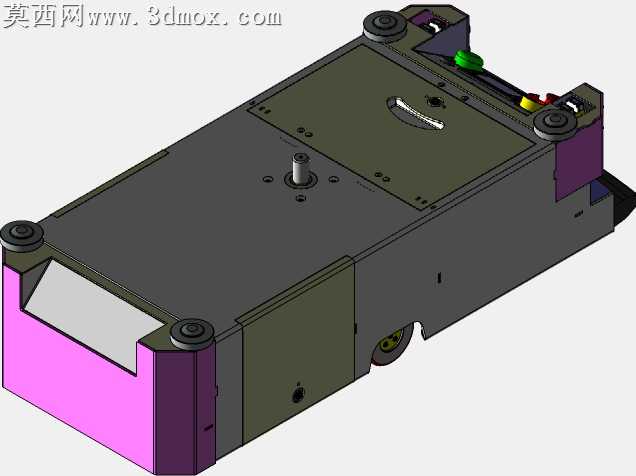

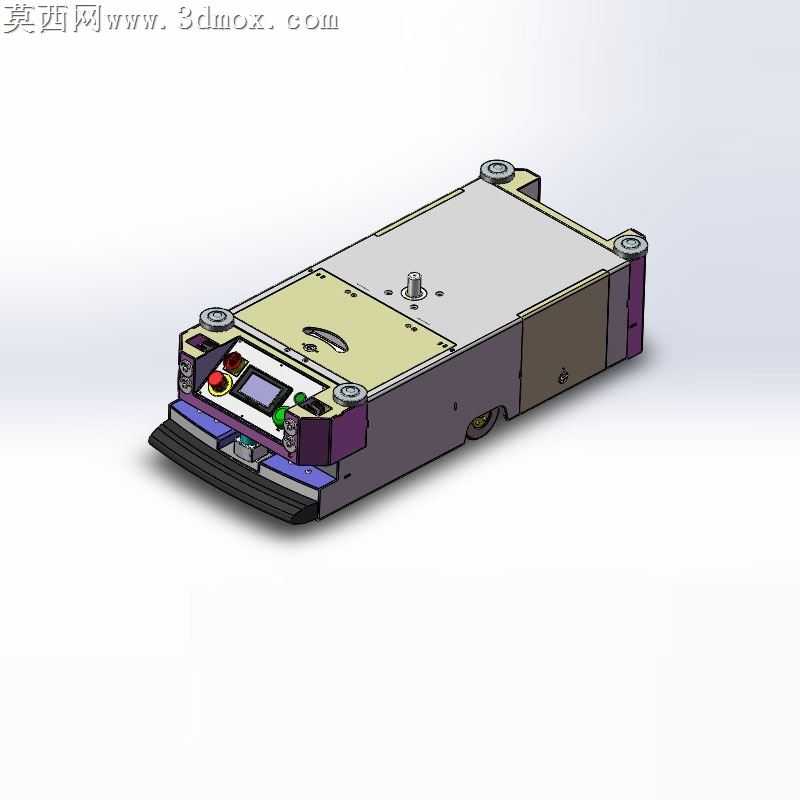

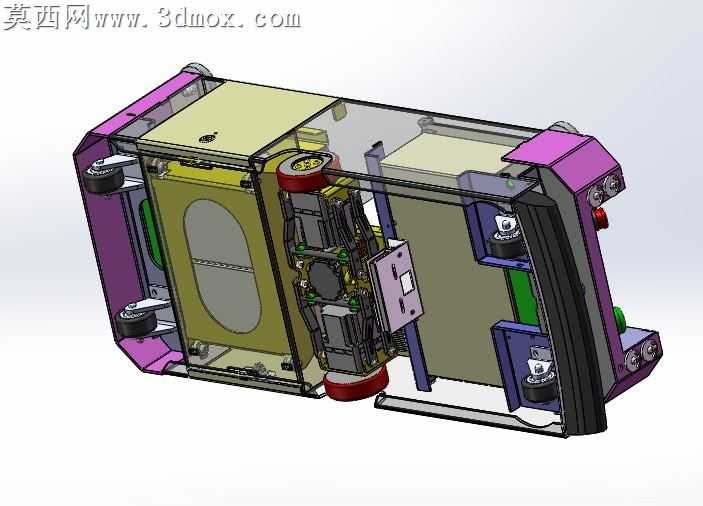

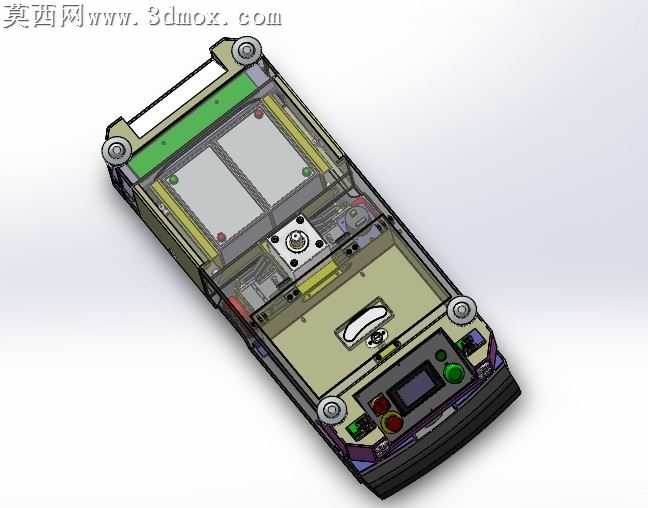

本作品为潜伏式AGV智能搬运小车的三维设计方案，采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循机械设计公差规范，对所有零部件进行干涉检查与运动仿真验证，确保各运动机构无卡滞、无碰撞，可直接用于生产加工参考。模型整体采用扁平式低矮机身设计，适配潜伏钻入料架底部的作业需求，机身主体框架采用钣金折弯拼接结构，兼顾结构强度与轻量化需求，表面赋予哑光金属烤漆材质，边角处做圆角钝化处理，既提升外观质感又避免作业过程中剐蹭周边设备。机身前端集成操作交互模组，包含触控显示屏、急停按钮、状态指示灯、启动复位按键与手动操作摇杆，按键区域采用不同色彩的工程塑料材质区分功能属性，急停按钮选用醒目的红色蘑菇头样式，符合工业设备安全设计规范，前端防撞缓冲条采用高弹性橡胶材质，搭配内置接触式传感器，可在碰撞触发时即时切断动力输出保障作业安全。行走驱动部分采用差速驱动轮组搭配四周辅助万向轮的布局，驱动轮外表面赋予防滑聚氨酯材质，可提供充足抓地力适配不同车间地面工况，机身顶部设置顶升承载机构，包含定位销与顶升托盘，可精准对接物料架底部定位孔，完成顶升驮运作业。机身顶部四角布置防撞触边与传感器安装位，可扩展激光雷达、红外避障传感器等导航避障组件，机身侧面预留电气舱检修门，方便后期维护内部电池、控制器与驱动模组。渲染阶段采用工业场景HDR环境光，搭配柔和的定向补光，清晰呈现机身各部件的结构层次与材质质感，对操作面板的屏幕区域做发光效果处理，还原设备通电运行时的真实状态，整体设计兼顾功能实用性与外观工业美感，可用于智能物流系统方案展示、AGV产品结构研发参考、自动化产线仿真布局等场景。
