带切割测试功能的PCBA刀库装载设备

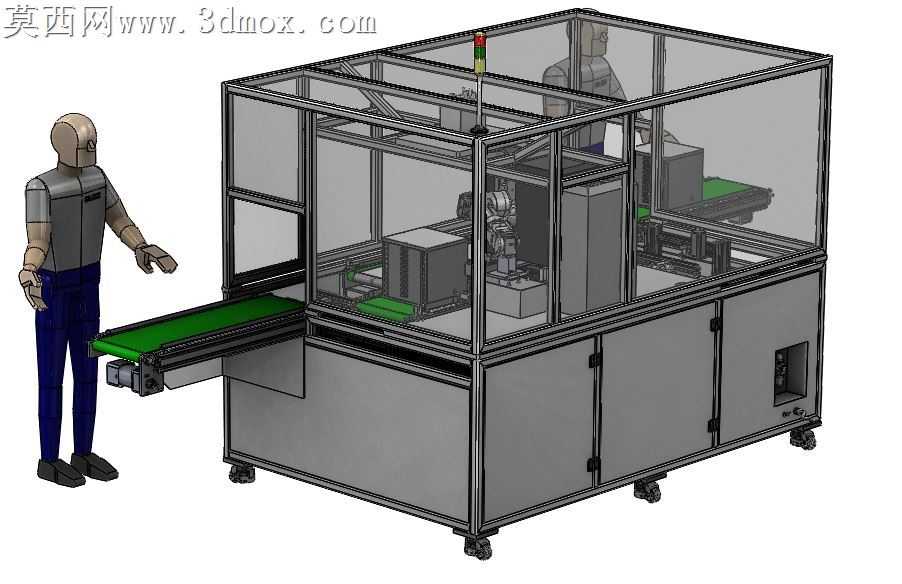

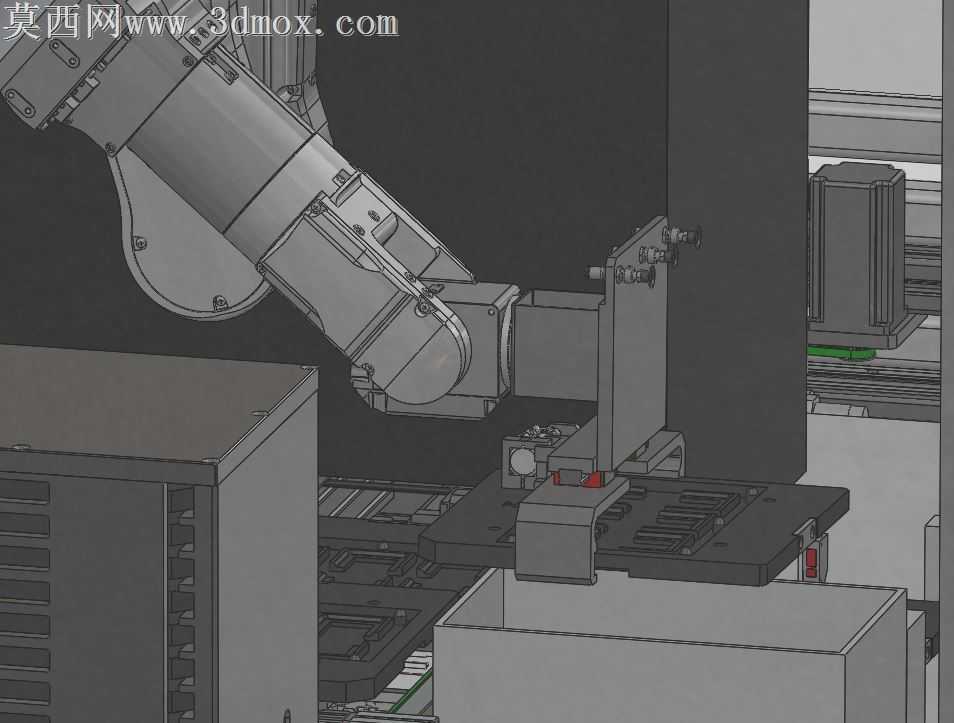

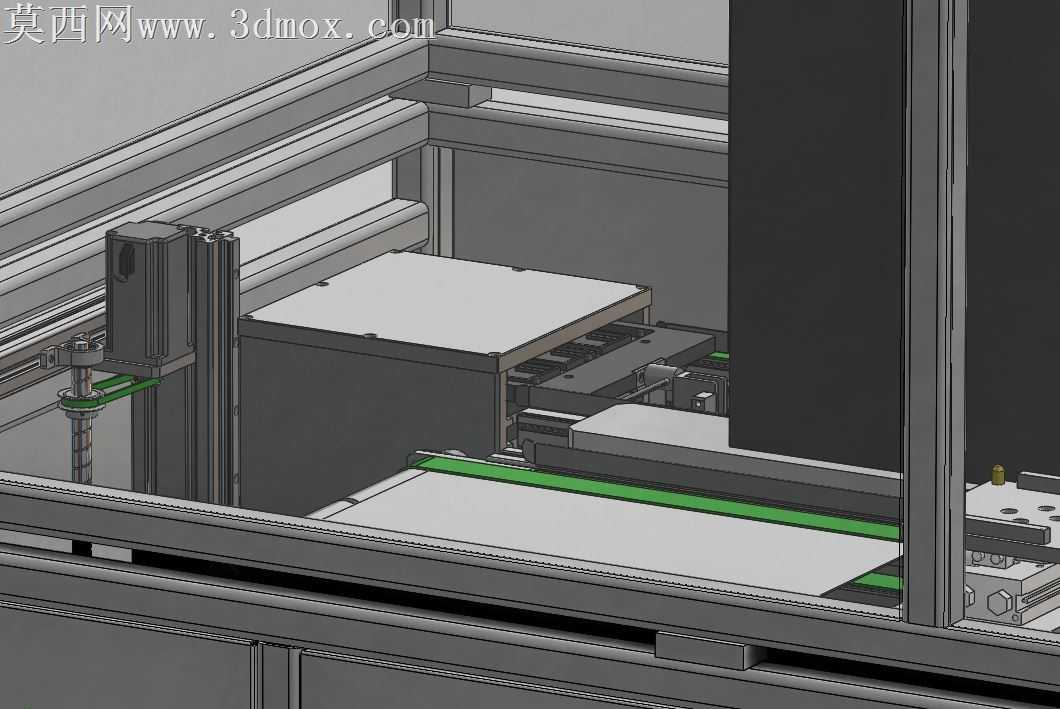

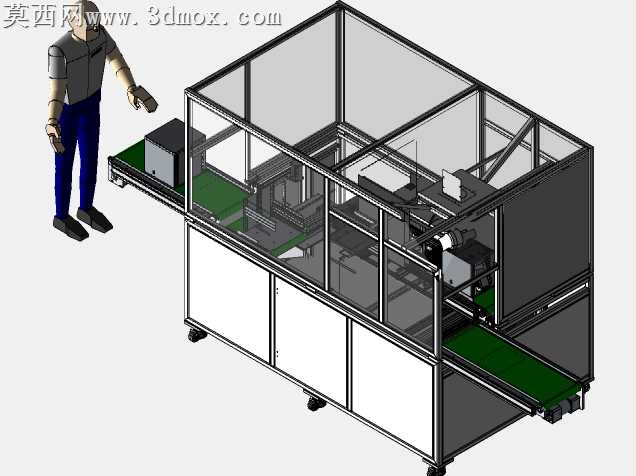

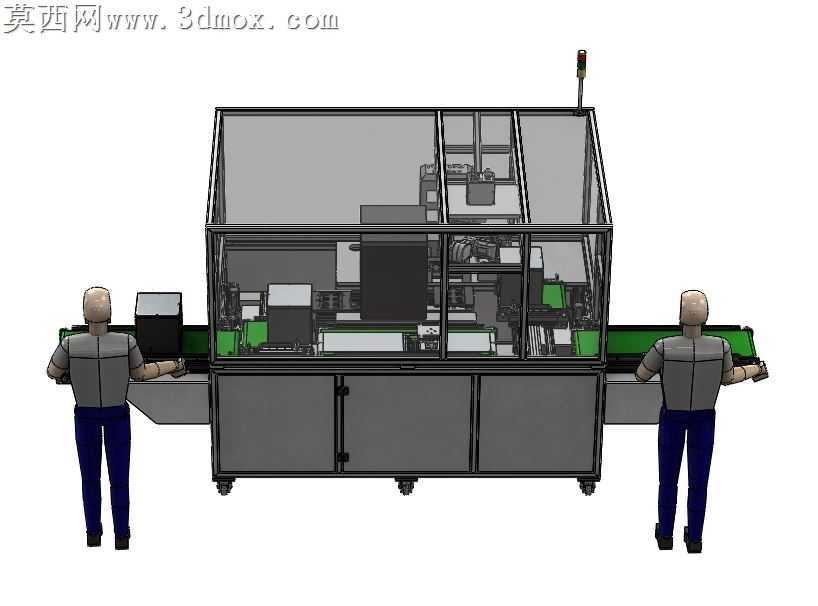

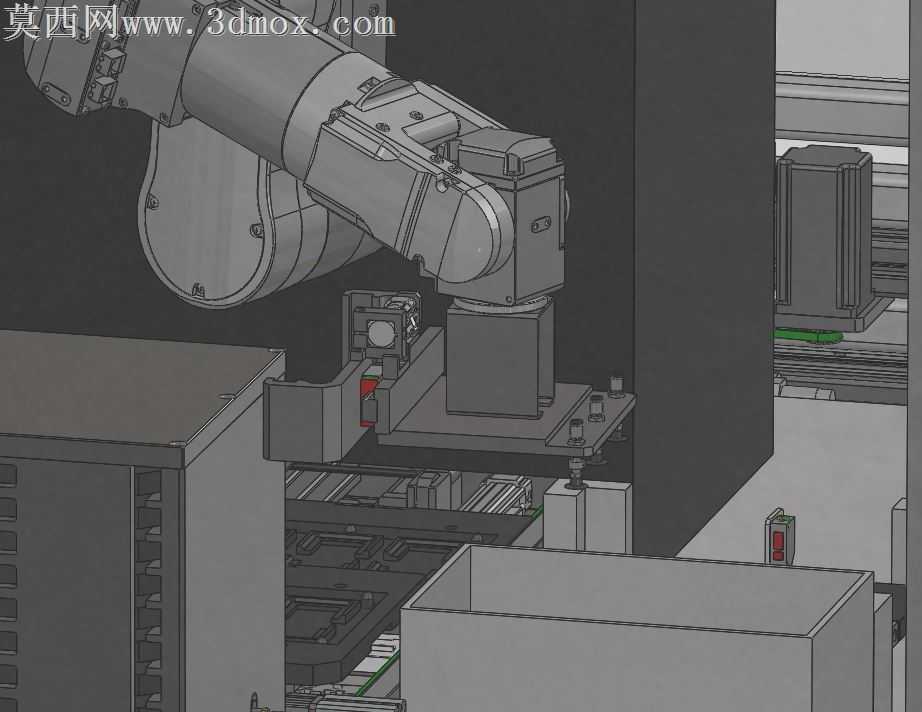

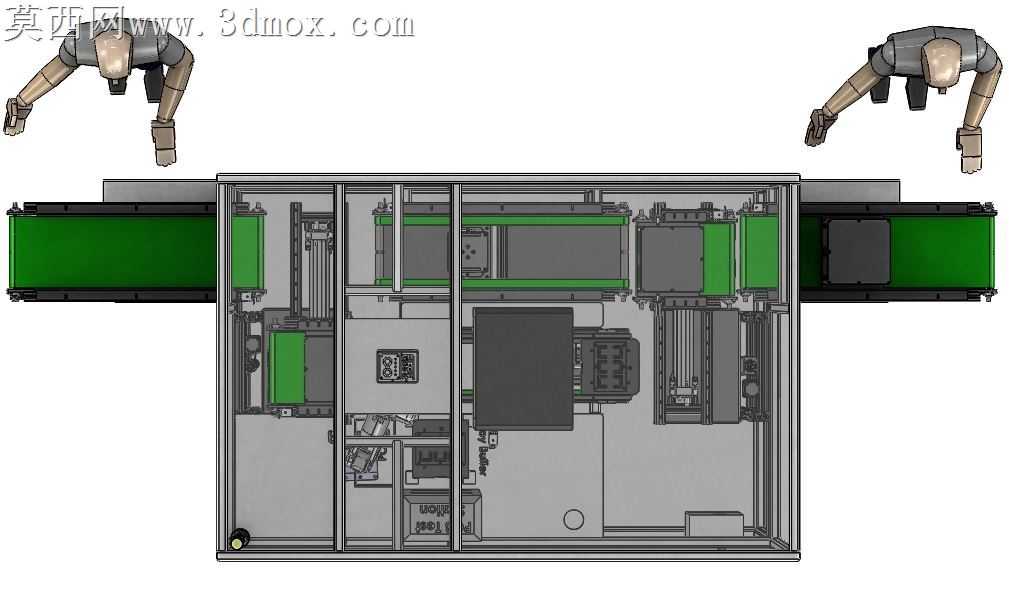

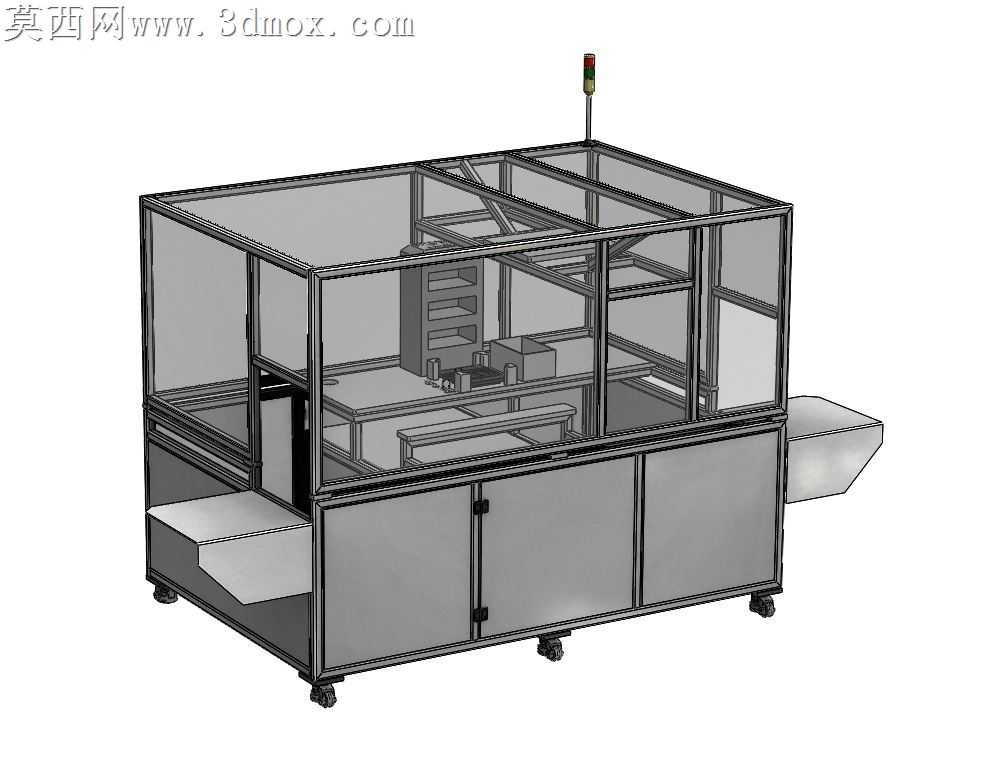

本模型为面向PCBA生产工序的自动化装载设备，采用三维参数化建模方式完成全结构搭建，整体以铝型材搭建设备外框架，搭配透明亚克力防护门板，既保障设备运行时的安全防护，也可直观观察内部工位运行状态。建模过程中对设备各功能模块做了完整的层级划分，包含上料输送机构、刀库存储单元、PCB切割工位、物料转运机械手、良品回流输送线、缓存暂存工位等核心结构，所有运动部件均按照实际传动逻辑做了装配约束，可直观模拟设备运行时的动作流程。渲染阶段采用工业设备常用的金属哑光材质搭配皮带输送线的橡胶材质、防护门板的半透明亚克力材质，不同功能部件采用差异化配色区分，机架部分采用深灰金属质感，输送皮带采用墨绿色，操作工位的安全提示部件采用醒目的红色，整体视觉效果贴合实际工业设备的外观特征。设计思路围绕PCBA生产中的上料、切割、测试、转运全流程自动化需求展开，设备设置双工位上料位，可由操作人员完成待加工PCB料盘的上料作业，料盘进入设备后由传送机构精准输送至切割工位，刀库单元可根据加工需求切换对应刀具完成PCB的分板切割作业，加工完成后由转运机构将成品输送至后处理工位，同时设置空料盘回收通道与PCB缓存工位，可有效平衡前后工序的生产节拍，避免出现工位待料或物料堆积的问题，设备底部配置可调脚轮与支撑脚，既方便设备的移位调整，也可保障运行时的结构稳定性，顶部设置状态警示灯，可实时反馈设备的运行、待机、故障状态，整体结构布局紧凑，各工位衔接流畅，可有效提升PCBA切割测试工序的自动化水平，减少人工操作的重复劳动与加工误差。
