框架式自动码垛设备结构设计方案

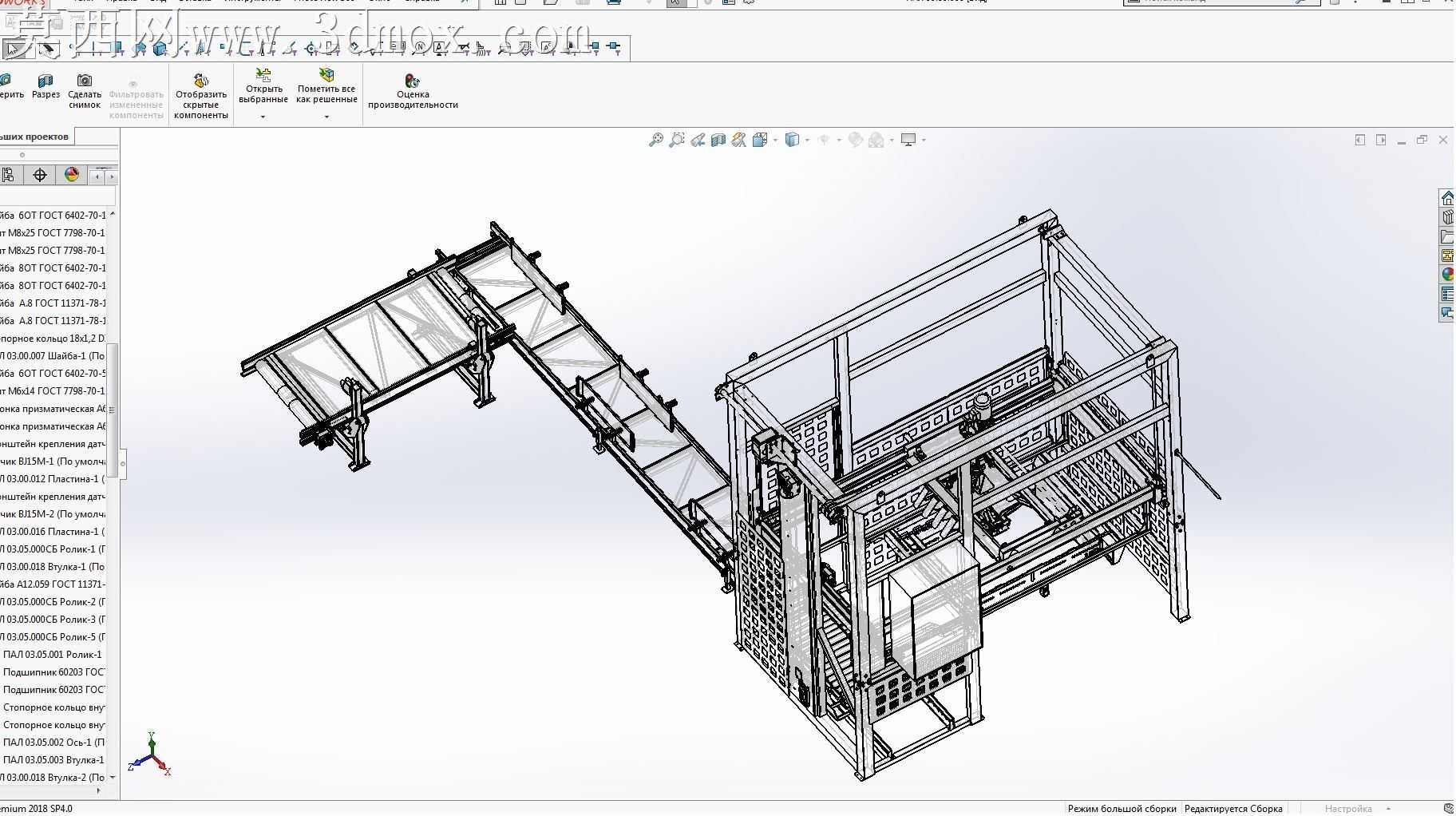

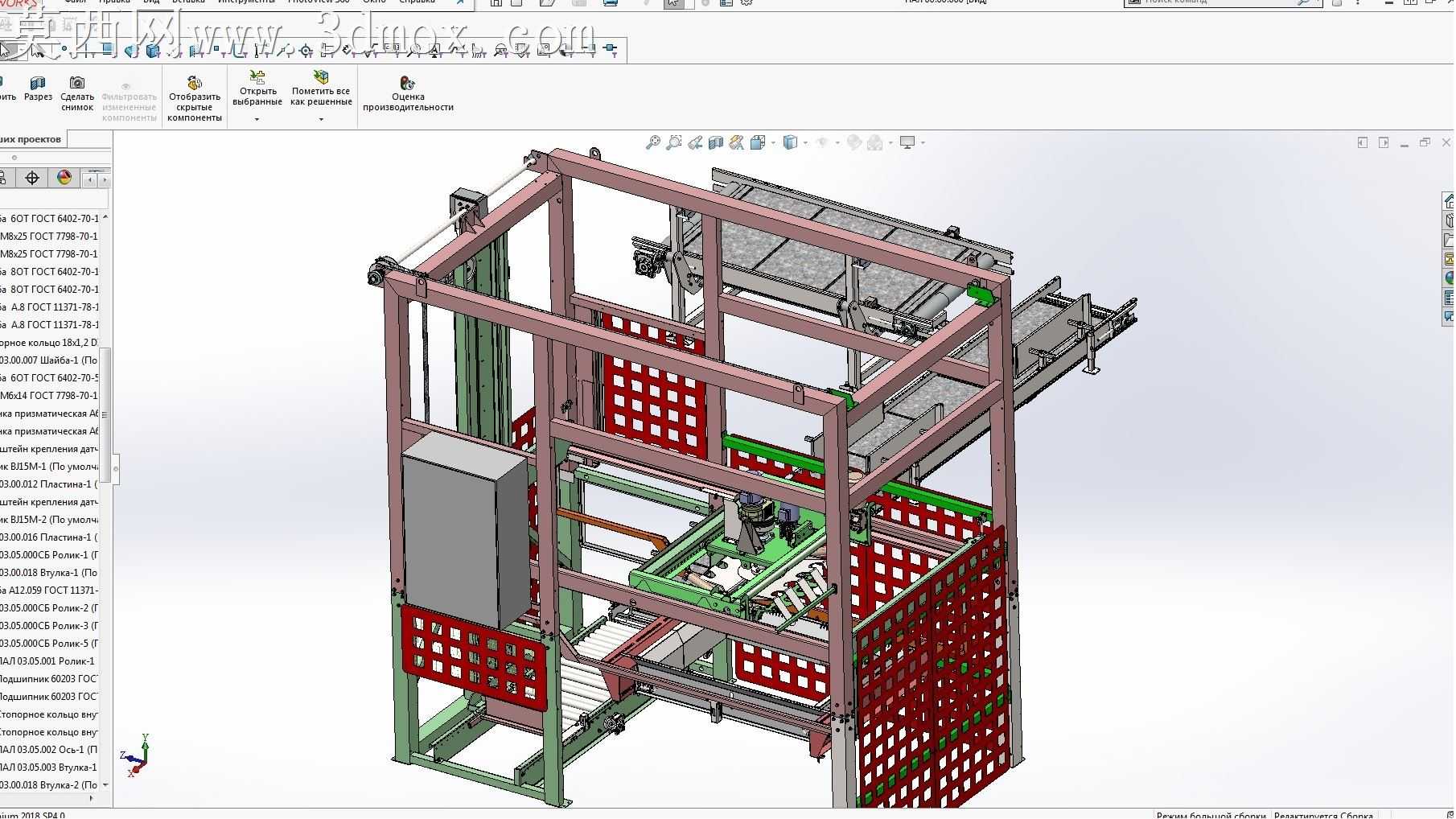

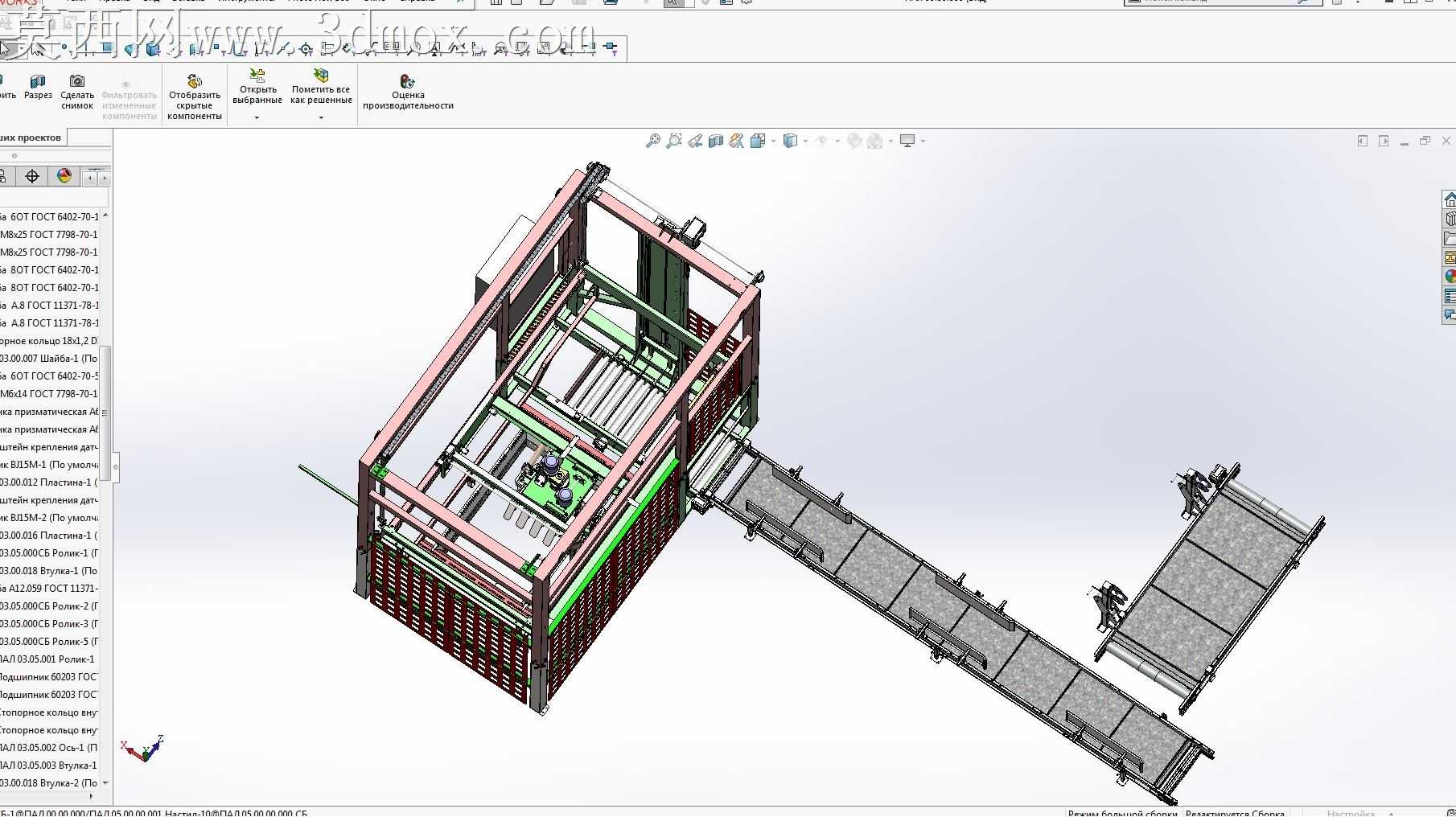

本作品为框架式自动码垛设备的三维建模成果，建模过程严格遵循机械设计规范，先完成整体空间布局的基准搭建，以方管焊接成型的立式龙门框架作为核心承载基体，确定各功能模块的安装基准面与运动行程边界，确保各机构运动无干涉、维护操作预留充足空间。建模阶段逐一对零部件进行参数化绘制：框架主体采用结构钢材质参数设置，表面赋予哑光防锈漆质感，侧面防护网板采用镂空网格结构建模，还原红色喷塑防护板的视觉效果，兼顾安全防护与设备可视性需求。设备集成多组功能机构：垂直升降导向机构搭配直线导轨与传动组件，实现码垛抓手的上下精准位移；水平输送辊道模块设置多段动力辊筒，可完成待码垛物料的平稳输入与定位；末端执行工位设置可调式夹持结构，可适配不同规格箱体类物料的抓取转移需求；侧边延伸出料滑道可完成空托盘或成品垛的输出衔接。渲染阶段采用工业场景常用的柔和顶光设置，区分不同材质的质感差异：金属结构件呈现轻微反光的金属质感，防护板呈现哑光塑面质感，传动部件呈现机加工金属的亮面质感，整体渲染效果清晰展现设备的层级结构与装配关系。设计思路围绕全自动码垛作业流程展开，从物料输入、定位抓取、分层码放到成品输出形成连贯作业链路，框架式结构具备承载能力强、运行稳定性高的特点，可适配生产线末端的成品堆垛作业需求，各模组采用模块化设计思路，便于后续根据实际产能需求调整行程参数、更换适配不同物料的夹持组件，整体结构紧凑，可有效节省车间安装占地空间，建模过程中对所有运动副进行了干涉检查，确保各机构在全行程运动过程中无碰撞、无卡滞，装配关系完全符合实际设备的装配工艺要求。
