BeagleBone Green开发板卡扣式防护外壳

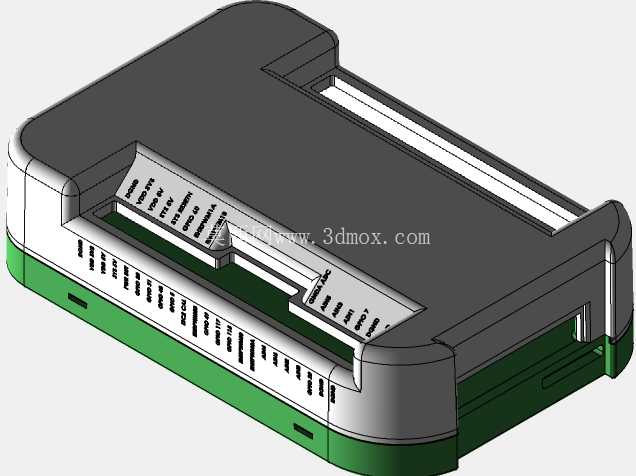

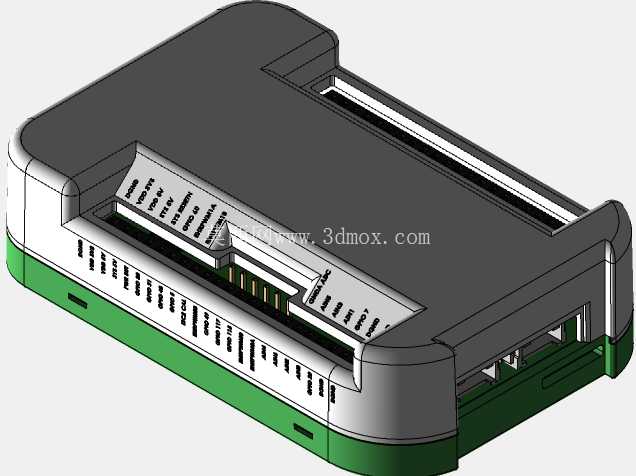

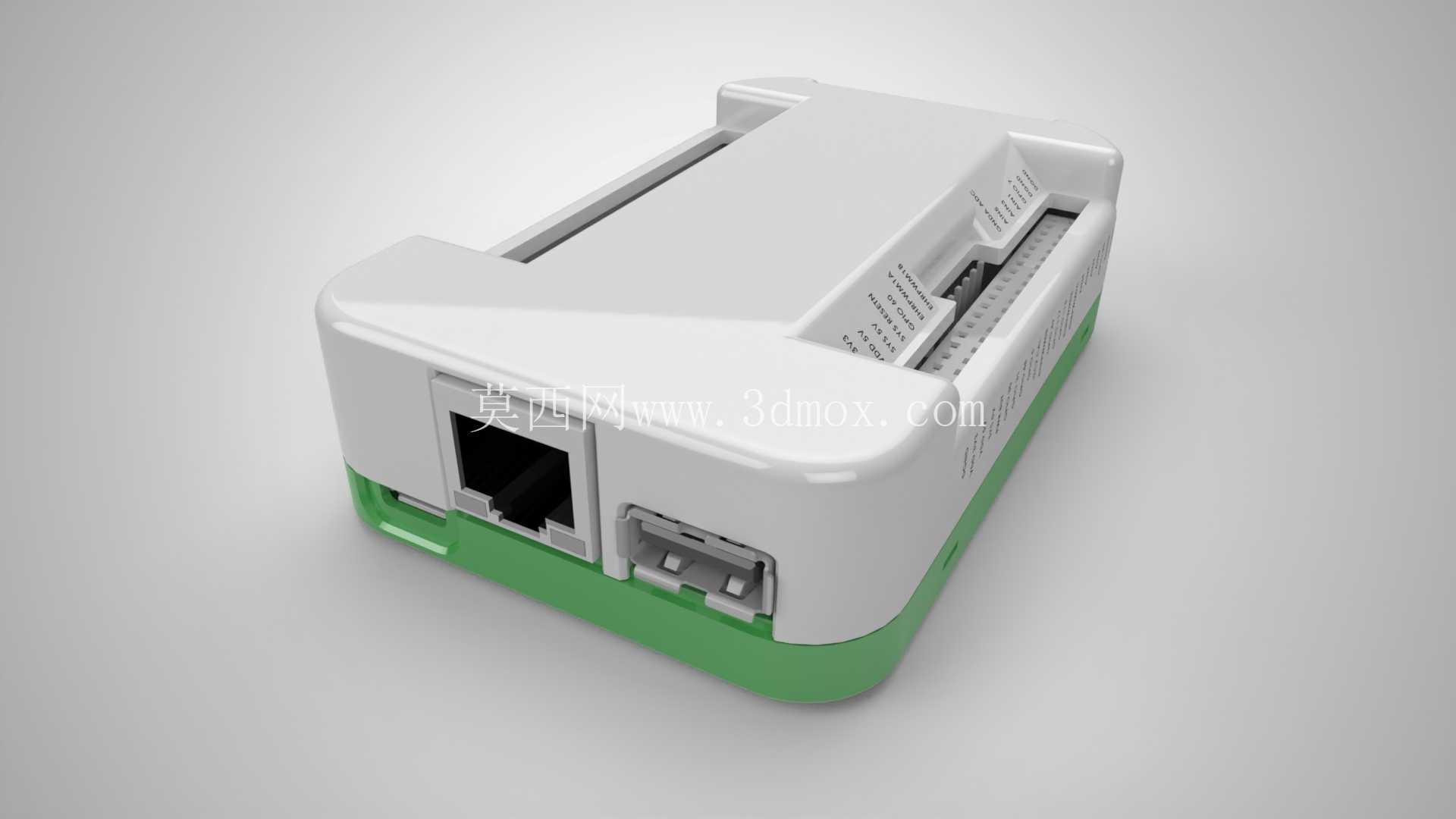

　　这款适配BeagleBone Green开发板的Snap Fit卡扣式外壳，是嵌入式硬件部署场景中常用的结构防护部件，主要面向工业控制终端、物联网边缘采集节点、小型嵌入式开发项目的硬件防护需求，解决裸板在实际部署中容易出现的积灰短路、引脚磕碰损坏、接线拉扯松脱等实际工程问题。从结构设计逻辑来看，这款外壳采用上下分体式卡扣装配方案，完全规避螺丝固定带来的装配效率低、螺丝柱易断裂、反复拆装滑牙等问题，上下壳体通过周圈均匀分布的弹性卡扣实现扣合，卡扣的扣合量经过反复校核，既保证日常使用中不会因为轻微震动出现壳体松脱，又能在需要更换开发板、调整接线时徒手完成拆解，不需要借助额外工具，适配现场调试、快速迭代的嵌入式项目开发节奏。

　　外壳的接口避让位完全匹配BeagleBone Green的硬件布局，侧面预留的RJ45以太网接口、USB接口开孔位置公差控制在0.2mm以内，既不会因为开孔偏移挡住接口导致插头无法完全插入，也不会因为开孔过大留下缝隙导致灰尘、细小金属碎屑进入壳体内部，接口边缘做了0.3mm的圆角导边处理，避免插头插拔时被壳体锐边刮伤线材外皮。壳体下半部分采用绿色PC材质，上半部分为浅灰色ABS材质，两种材质的搭配兼顾了结构强度与外观辨识度，下半部分的壁厚设计为1.8mm，在开发板放置位置预留了0.5mm的凸台支撑，避免开发板背面的焊盘直接接触壳体内壁造成短路，凸台高度刚好让开发板上的排针位置与上壳的预留开槽对齐，上壳对应排针的位置做了下沉式开槽，既可以露出排针方便外接扩展模块，又能对排针形成侧向支撑，减少外接排线拉扯时对板上排针焊盘的应力损伤。

　　从安装边界来看，这款外壳的整体外形尺寸完全贴合BeagleBone Green开发板的外轮廓，没有额外增加过多的安装体积，壳体底部预留了两个M3规格的安装孔位，孔位间距匹配通用DIN导轨安装卡扣的固定尺寸，既可以通过螺丝直接固定在设备机箱内部的安装板上，也可以搭配标准导轨卡扣卡在电气柜的35mm标准DIN导轨上，适配工业现场的常规安装方式。外壳表面做了细咬花处理，不容易残留指纹和划痕，在日常调试搬运过程中能保持较好的外观状态，上下壳体合模线位置做了错位止口设计，合模后缝隙控制在0.1mm以内，既提升了壳体的整体结构刚性，又能减少灰尘从合模缝隙进入壳体内部的概率。

　　在实际项目应用中，这类卡扣式外壳可以大幅缩短嵌入式设备的结构开发周期，不需要针对标准开发板重新开模设计防护结构，直接套用即可完成裸板的防护封装，适合小批量原型验证、临时项目部署、教学实验场景下的硬件防护使用，壳体的散热设计也经过考量，上壳对应开发板主芯片的位置预留了细微的散热格栅，既不会破坏壳体的整体防护性，又能形成空气对流带走芯片工作时产生的热量，避免封闭壳体导致的芯片过热降频问题。
