拓竹A1ComboAMS多卷耗材挂载支架结构

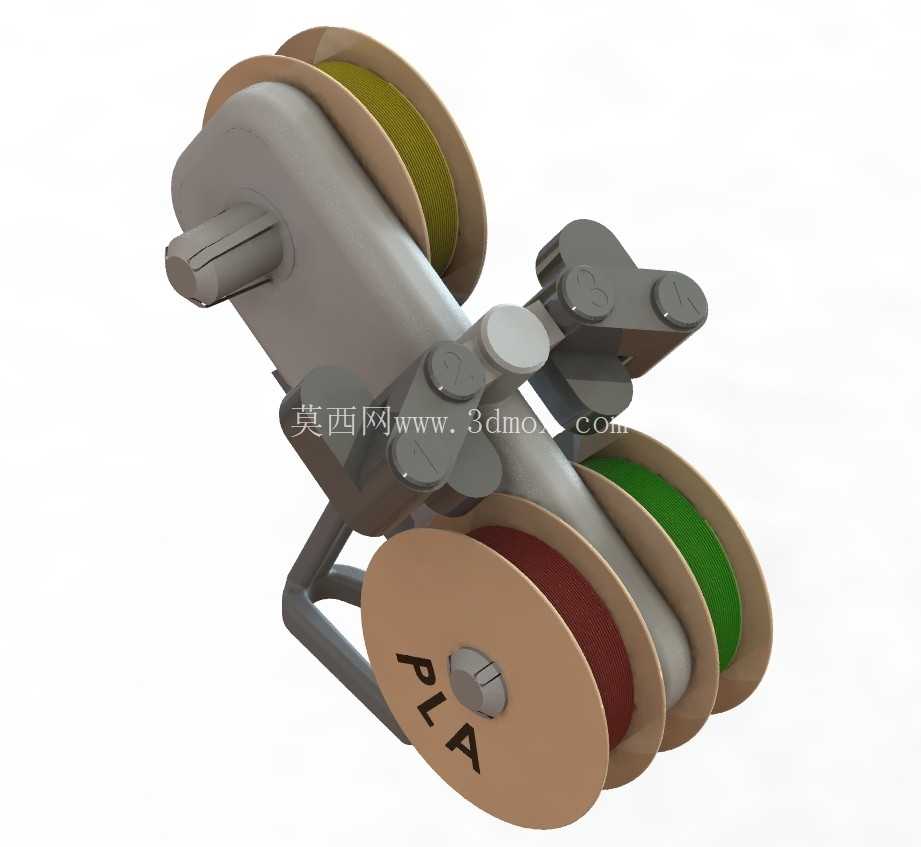

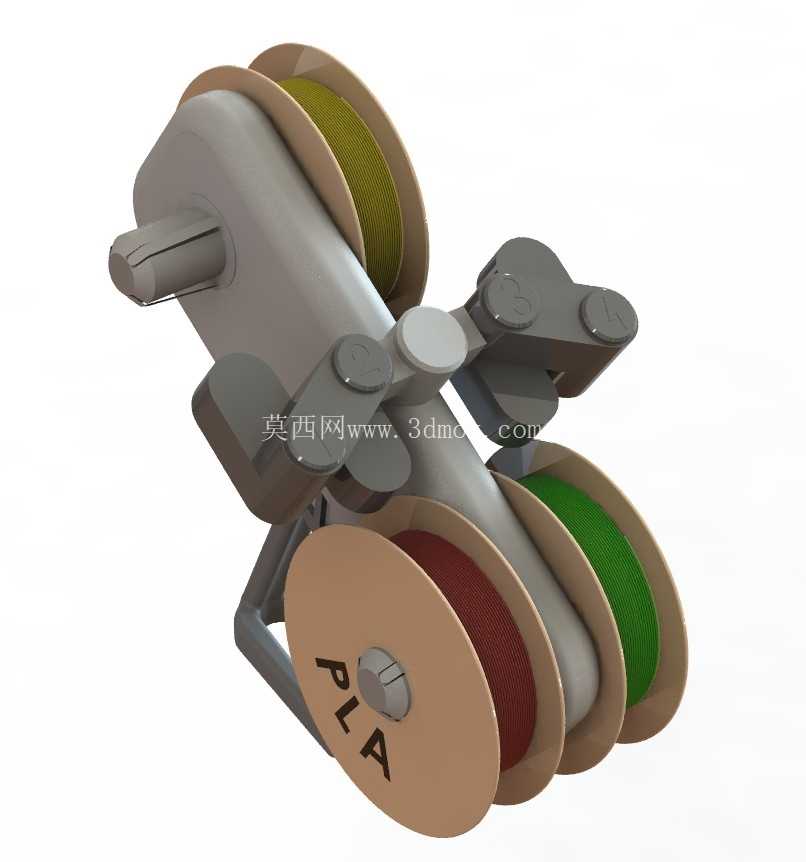

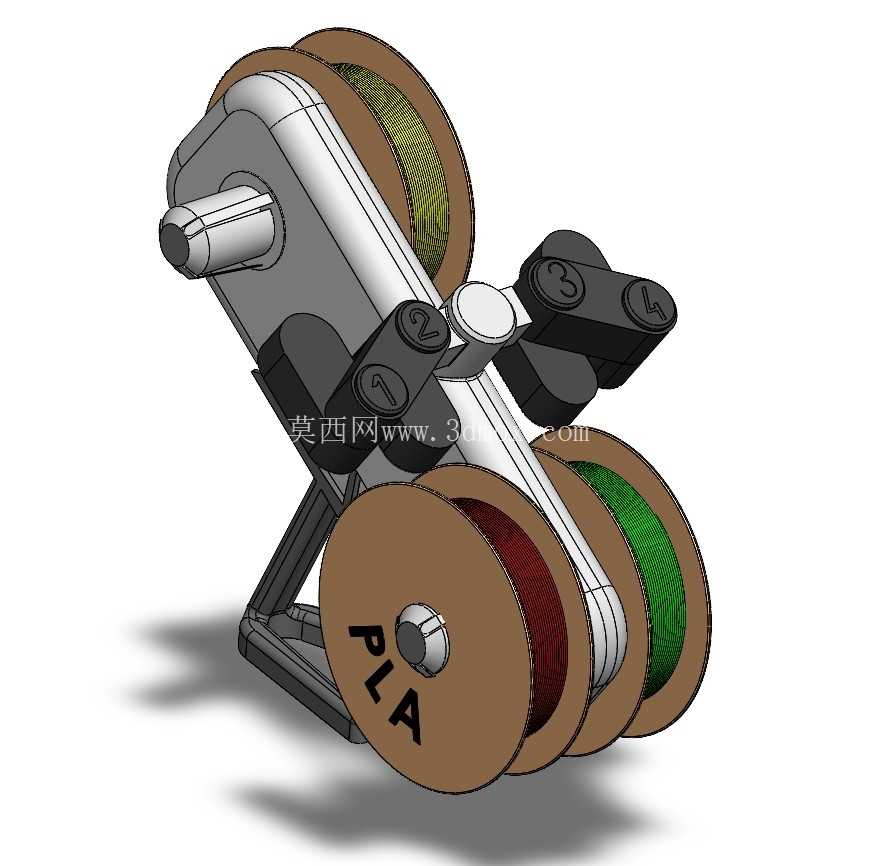

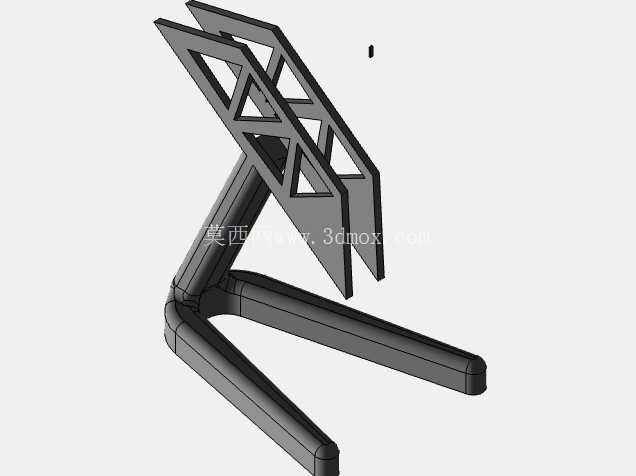

　　做桌面FDM3D打印设备配套结构设计时，多耗材连续供料的挂载布局一直是容易被忽略的细节，这套适配Bambu Lab A1 Combo机型的AMS模块耗材挂载结构，核心是解决紧凑桌面空间下多卷耗材的有序排布、顺畅送料问题，避免多色打印过程中出现线材缠绕、送料阻力过大的故障。从结构布局来看，整体采用倾斜式悬臂支撑设计，支架主体通过底部的三角支撑结构固定在打印设备侧方，安装时不需要对原有AMS模块做打孔改装，依托原有设备侧方的安装卡位即可完成固定，整体外伸尺寸控制在220mm范围内，不会过多占用桌面操作空间，支架底部预留15mm的抬升高度，避免料卷转动时和桌面产生摩擦剐蹭。

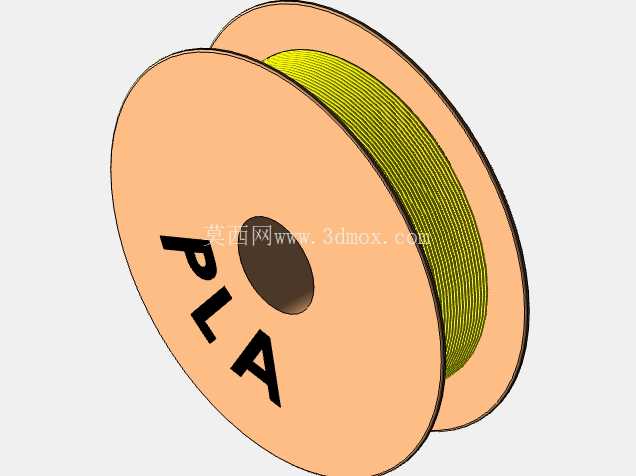

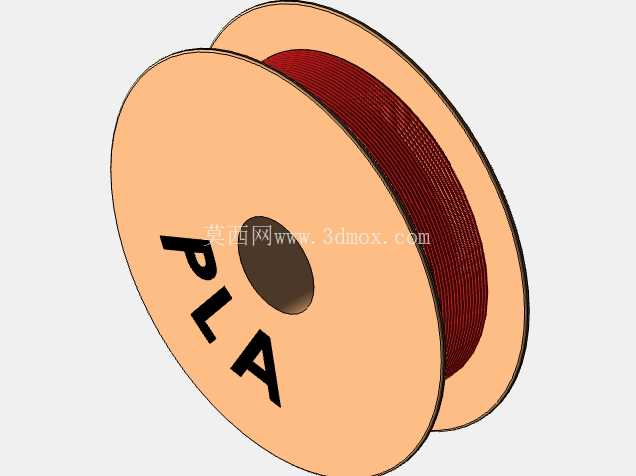

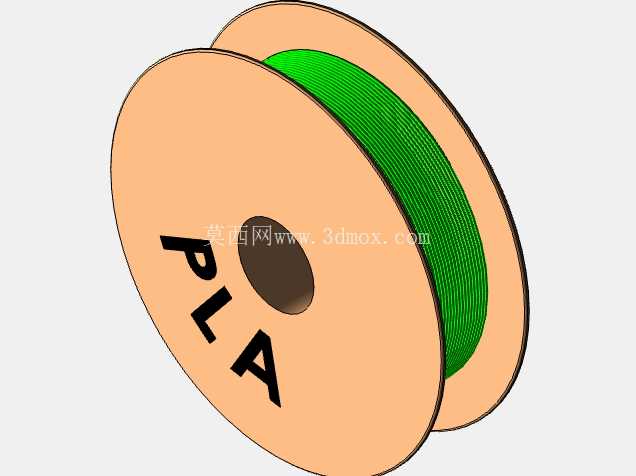

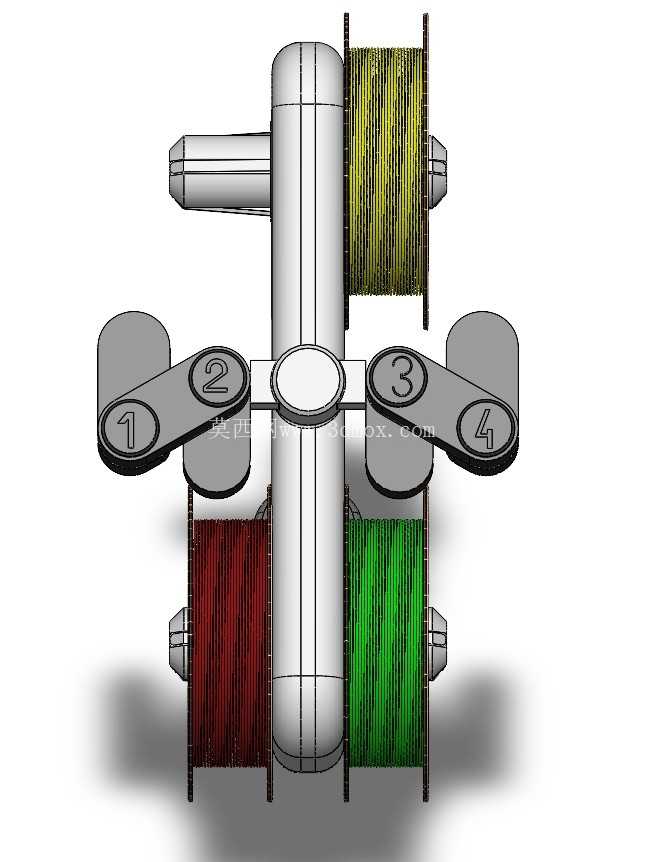

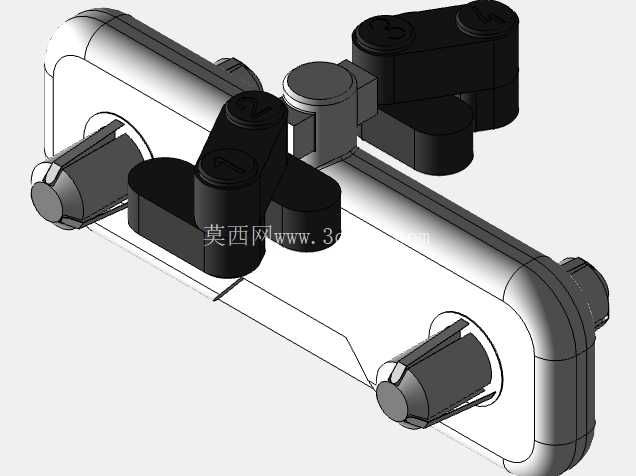

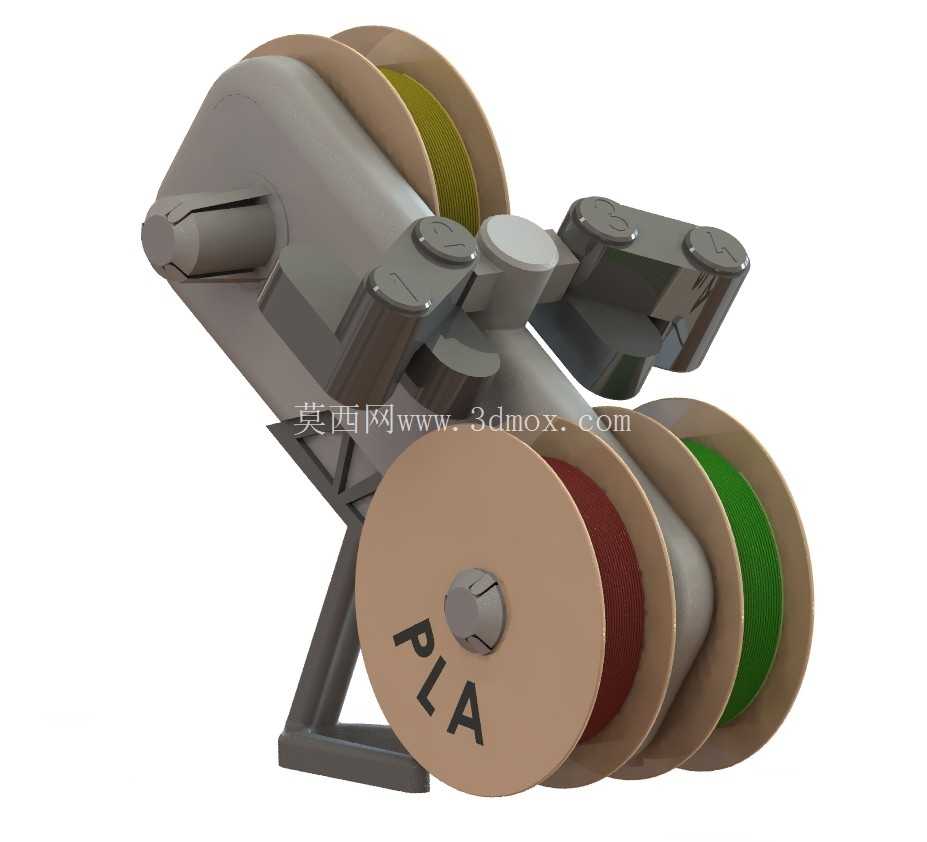

　　料卷挂载位采用平行排布的四组独立转轴设计，每个转轴的直径适配标准1kg装PLA耗材卷的内孔尺寸，转轴端部做了限位挡边设计，不需要额外加装快拆卡扣即可限制料卷的轴向窜动，料卷转动时的径向跳动量控制在2mm以内，避免送料过程中出现线材拉扯张力波动的问题。走线端的导向结构做了分槽限位设计，每一路耗材对应独立的导向卡槽，卡槽的圆角半径做了5mm的过渡处理，避免线材在弯折送料过程中出现折痕、断料的情况，导向结构的出线角度和AMS模块的进料口保持12度的倾斜夹角，刚好匹配线材的自然送料弯曲半径，减少送料轮的负载阻力。

　　从实际应用场景来看，这套结构主要适配桌面级多色3D打印的连续作业需求，日常做四色以内的模型打印时，不需要频繁更换料卷，四组挂载位可以同时装载不同颜色、不同材质的打印耗材，配合AMS的自动换料逻辑完成多色模型的连续打印，不需要人工值守换料。设计过程中特意做了重心配平计算，当四卷满装耗材总重量达到4kg时，整体结构的重心落在支撑底座的中心区域，不会出现侧倾、晃动的情况，支架主体的壁厚做了2.5mm的等厚设计，兼顾结构强度和打印制作的便利性，普通桌面级FDM设备即可直接打印制作这套支架的所有结构件，不需要额外做支撑结构，打印完成后只需要加装4根直径6mm的光轴作为转轴即可完成组装，整体装配公差控制在0.2mm以内，组装后没有多余的旷量。料卷之间的预留间隙做了12mm的间隔设计，避免相邻料卷转动时出现互相摩擦的情况，同时预留的间隙也方便操作人员手动更换料卷，不需要拆卸相邻的料卷即可完成单卷耗材的更换操作。走线导向结构的位置做了可微调设计，通过两颗M3螺丝即可调整导向结构的上下位置，适配不同直径规格的耗材卷，当使用0.5kg装的小直径耗材卷时，下调导向结构位置即可保持送料角度的一致性，避免小料卷送料时出现弯折角度过大的问题。

　　从实际使用的反馈来看，这套结构有效解决了原有AMS模块外置料架摆放杂乱、线材容易缠绕的问题，多卷耗材同时挂载时，每一路线材都有独立的走线空间，送料过程中线材之间不会出现交叉剐蹭，送料阻力比原有散乱摆放的方式降低30%左右，有效减少了换料过程中出现的送料不到位、线材卡滞的故障。结构的所有棱角位置都做了圆角过渡处理，没有尖锐的边角，日常操作更换耗材时不会划伤手部，支架底部可以粘贴防滑胶垫，进一步提升放置在光滑桌面时的稳定性，即使设备运行过程中出现轻微振动，支架也不会出现移位的情况。
