3D打印机MK8挤出机加热块结构设计

在FDM熔融沉积成型3D打印设备的挤出系统中，加热块是承担热流转换、耗材熔融核心功能的关键零部件，其结构设计合理性直接决定耗材熔融均匀度、温度传导稳定性以及长时间打印的工况可靠性。本次设计的MK8规格加热块，主要适配桌面级入门款3D打印设备的挤出端装配需求，可兼容ender3、creality等主流入门机型的原装挤出组件替换与改装场景。

从实际工况需求出发，该加热块的功能核心是为热端提供稳定的恒温熔融腔体，将送入的固态热塑性耗材加热至指定玻璃化转变温度以上，保证耗材以均匀熔融状态从喷嘴挤出。设计过程中首先考虑温度场的均匀性，整体采用长方体块状结构，选用导热性能优异的金属材质作为基体，保证加热棒产生的热量能够快速均匀传导至整个腔体，避免局部温度差导致的耗材熔融不充分、碳化堵头等常见故障。

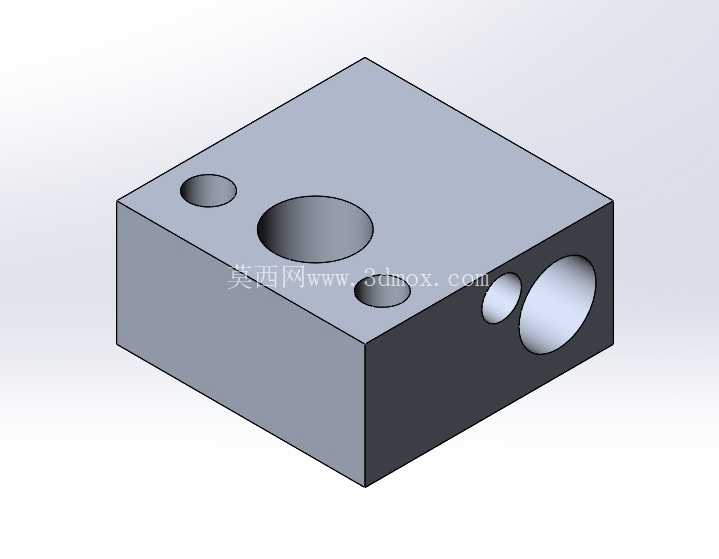

结构布局上，块体上开设的多组不同孔径通孔承担不同装配功能：大直径中心通孔为耗材熔融流道，沿打印送料方向贯通，上端对接喉管实现固态耗材的导入，下端连接喷嘴实现熔融耗材的挤出；侧部开设的大直径横向孔用于装配加热棒，孔位与中心流道保持合理间距，既保证热量能够快速传递到流道区域，又避免加热棒直接接触耗材导致的局部过热碳化；相邻的小直径横向孔用于安装温度传感器，传感器探测端与基体紧密贴合，能够实时反馈块体实际温度，配合温控系统实现±1℃范围内的温度精准控制；顶面开设的两个小直径螺纹孔用于加热块与散热端、喉管的锁紧固定，保证装配后整体结构的同轴度，避免送料过程中出现耗材卡顿、流道错位问题。

安装边界尺寸方面，该加热块整体采用紧凑型方块设计，长宽高尺寸适配MK8挤出组件的标准安装空间，不会与周边的散热风扇、导风罩、X轴滑车结构产生运动干涉，各安装孔位的中心距、孔径公差严格按照通用互换标准设计，可直接替换同规格原装加热块，无需对原有设备结构进行二次加工改装。设计过程中特意优化了孔位的倒角处理，所有孔口位置均做微小倒角，既方便装配时零件的快速导入，也能避免尖锐棱边割伤安装人员、划伤线材绝缘层。

从实际应用场景来看，该加热块可适配PLA、ABS、PETG等多种常用FDM打印耗材的加工温度需求，块体的热容量设计经过反复校核，既保证长时间连续打印时温度波动控制在极小范围内，也能在调整打印温度时实现快速升温响应，减少温度调整的等待时间。结构上特意预留了足够的壁厚，在保证导热效率的同时具备足够的结构强度，即使在多次拆装、长期高温工况下也不会出现形变、螺纹滑牙等问题，有效提升零部件的使用寿命。

在热传导路径设计上，加热块上端面与喉管的接触平面做了平面度处理，保证两者贴合紧密，减少热量向散热端的逆向传导，避免喉管温度过高导致耗材提前膨胀卡死的“堵头”问题；下端面与喷嘴的接触位置同样做了密封贴合设计，防止熔融耗材从装配缝隙溢出，保证挤出压力稳定。整体结构没有多余的冗余设计，所有孔位、平面均服务于实际装配与功能需求，加工工艺性良好，可通过常规铣削、钻孔工序完成批量加工，制造成本可控，适合桌面级3D打印设备的批量配套与售后替换使用。
