多孔定位柔性焊接工作台三维设计

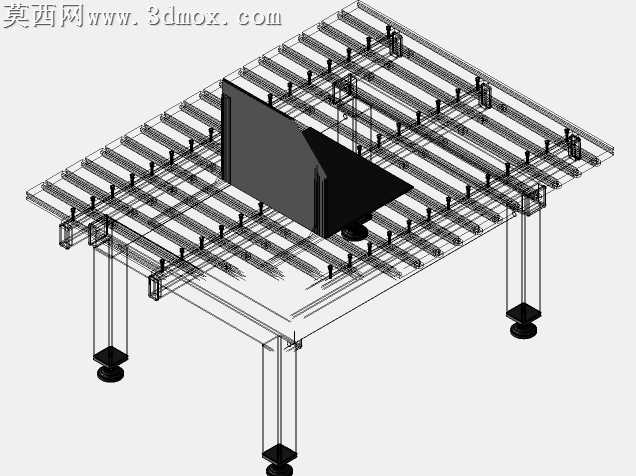

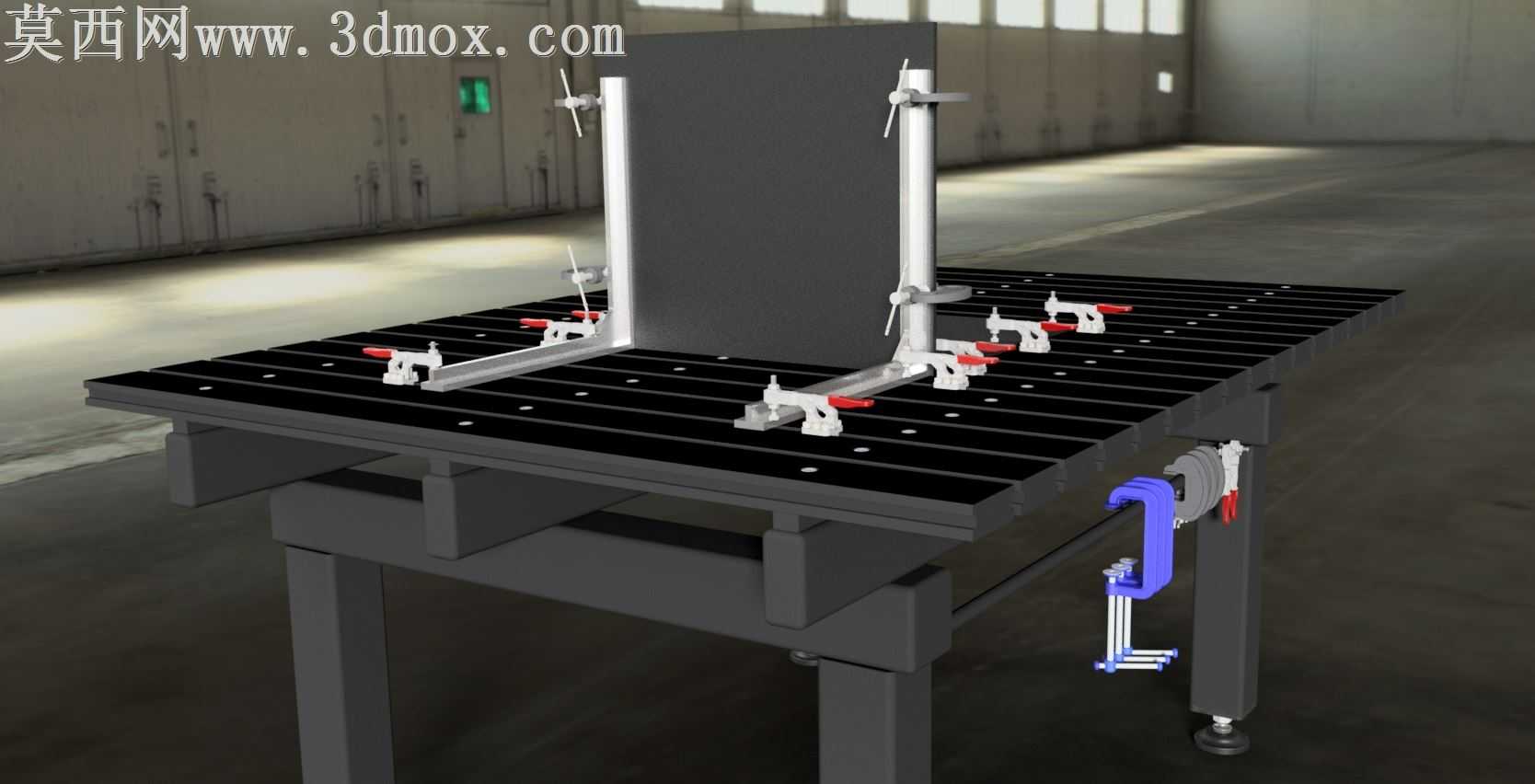

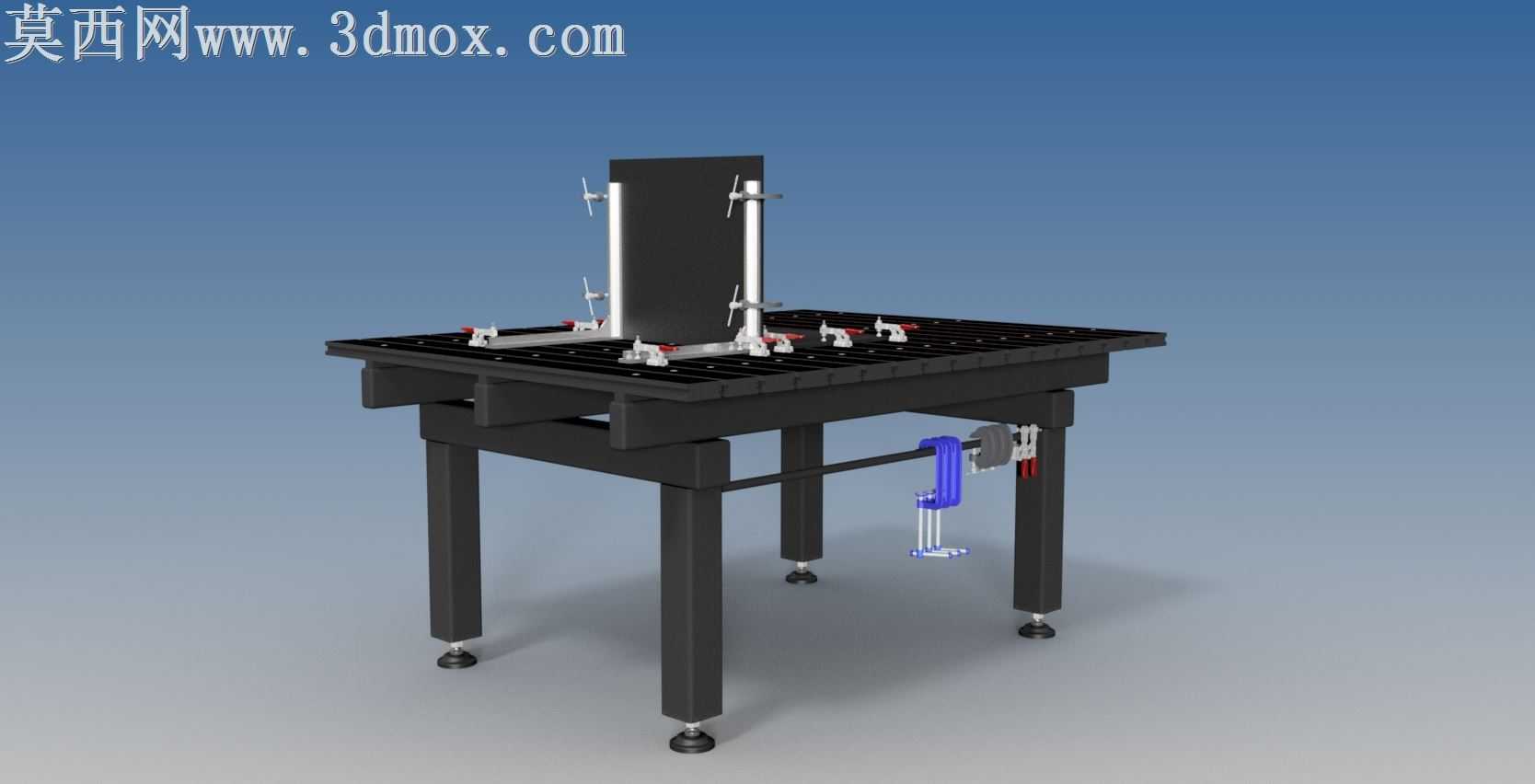

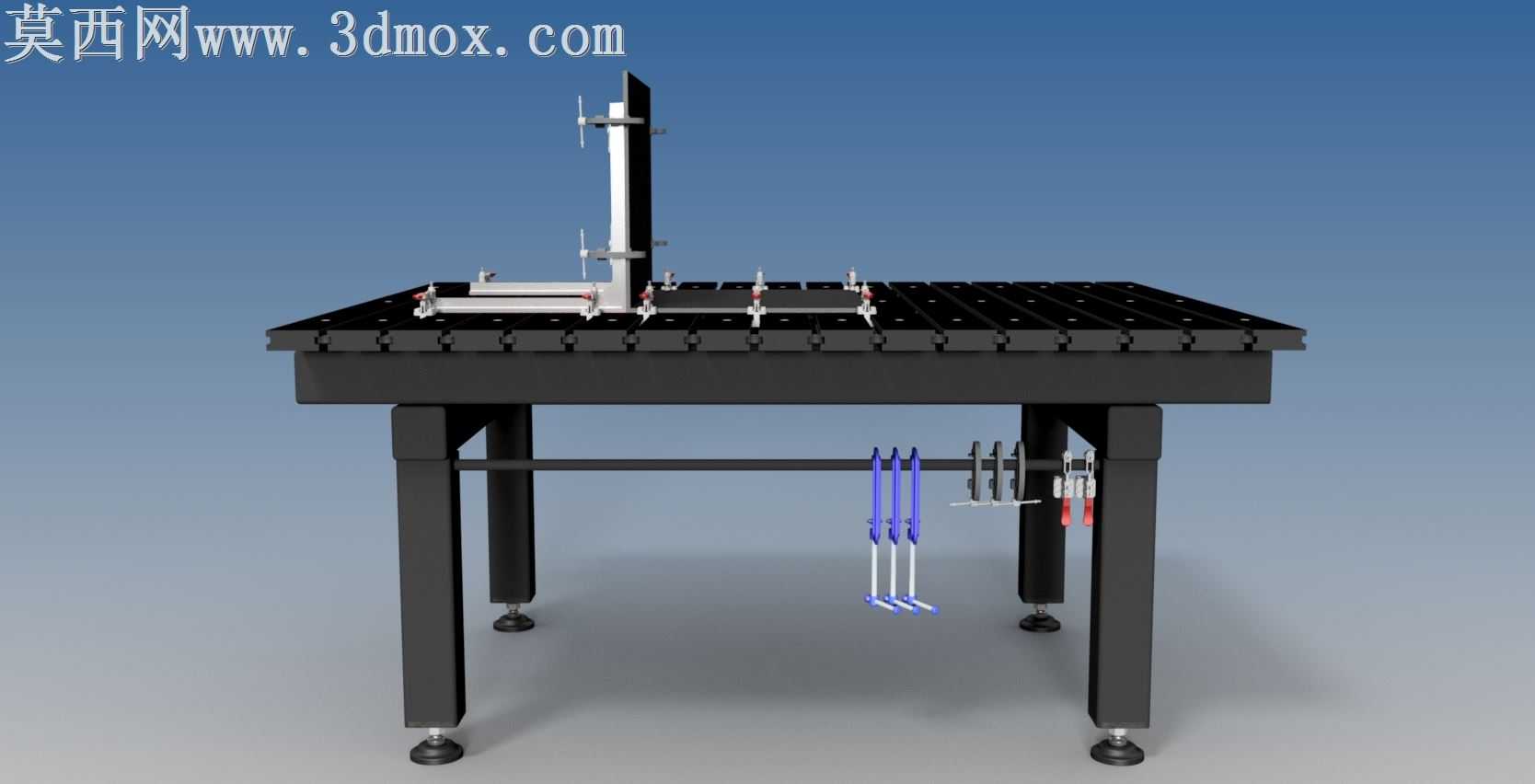

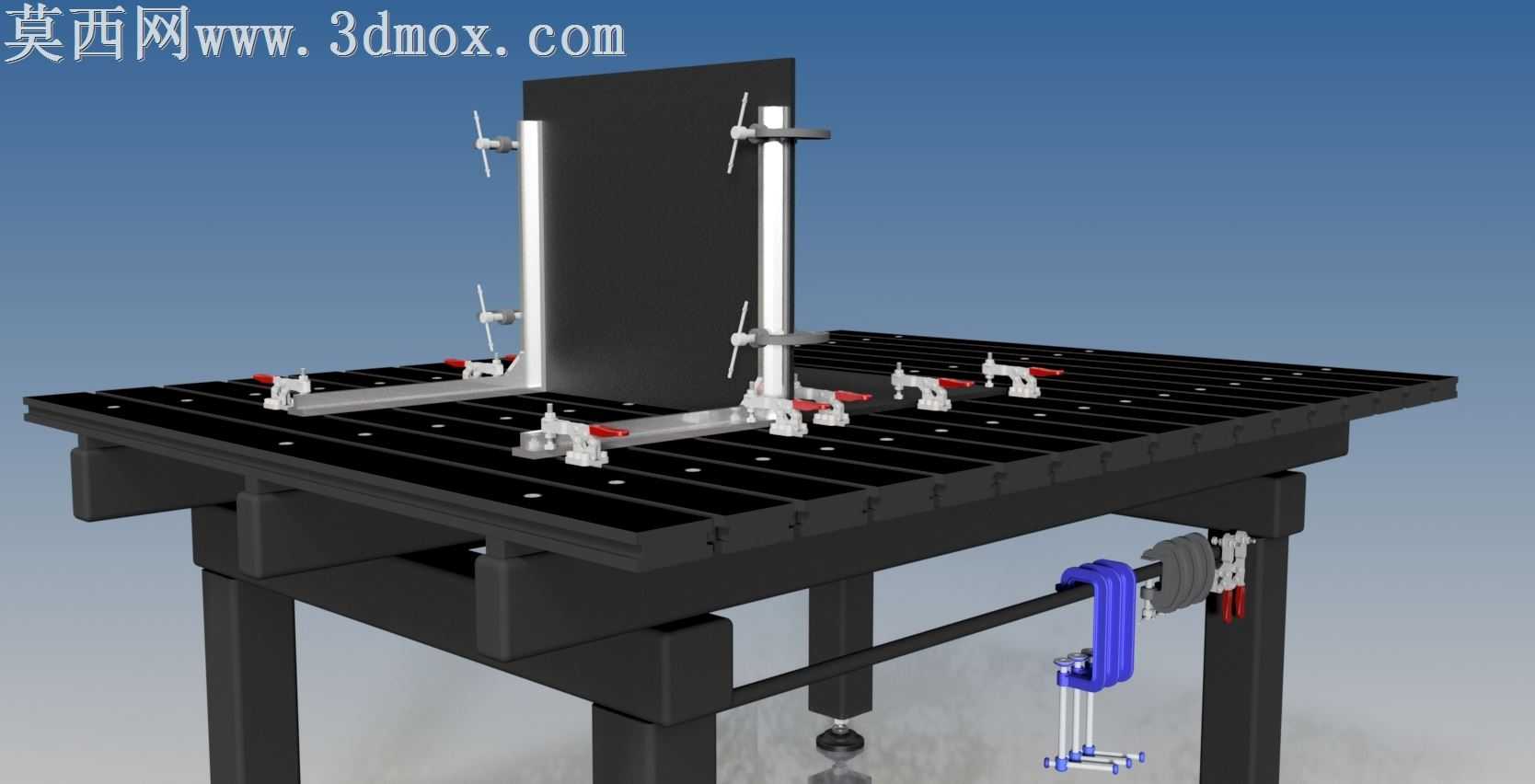

本作品为面向焊接作业场景设计的多孔定位柔性焊接工作台，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械工装设计的公差规范，对各部件的装配关系进行了完整约束，确保模型可直接用于工程参考与结构验证。整体模型以方管焊接成型的桌架作为承载基础，四条桌腿底部配置可调式防滑脚杯，可通过螺纹调节实现工作台面的水平校准，适配不同平整度的车间地面环境，桌架中部设置横向加强横梁，提升整体结构的抗扭刚度与承重稳定性，避免重载焊接作业时台面出现形变。工作台面采用带矩阵式定位孔的加厚钢板设计，孔位按照标准化间距排布，可配合快速压紧夹具实现不同尺寸焊接工件的灵活装夹定位，无需额外制作专用定位工装，大幅缩短焊接前的装夹准备时间。台面上搭载的立式定位靠山组件可实现工件的垂直面定位，配合多组可滑移的快速夹钳，能够对异形板材、框架类焊接件进行多点位压紧固定，有效减少焊接过程中的工件移位问题。桌架侧方挂载的焊枪挂架与管路收纳结构，可将焊接作业所需的焊枪、气管、电缆等配件就近收纳，保持作业区域整洁有序。渲染阶段采用工业级材质表现，金属桌架与台面赋予磨砂黑耐磨漆面材质，脚杯、夹钳等金属加工件赋予镀锌哑光金属质感，定位靠山的黑色挡板赋予防静电绝缘材质，背景采用渐变蓝灰的工业展示场景，通过三点布光方案突出结构细节，清晰展现各部件的装配位置与功能特征，整体渲染效果真实还原车间焊接工装的实际外观。设计过程中充分考虑焊接作业的实际需求，台面的矩阵孔位兼容主流柔性焊接工装的配件规格，可根据不同焊接工件的装夹需求自由组合夹具位置，适配多品种小批量的焊接生产场景，桌体高度符合人体工程学作业要求，减少操作人员长时间作业的疲劳感，整体结构兼顾刚性、灵活性与实用性，可作为焊接车间工装设计、柔性作业平台搭建的参考模型。
