两级展开式圆柱齿轮减速传动装置结构

在常规工业传动场景中，这类两级展开式圆柱齿轮减速结构的应用覆盖范围极广，从轻载的输送线驱动、小型包装设备辊筒传动，到中型农机的动力输出匹配、通用机床的进给机构传动，都能见到同结构减速装置的身影。它的核心作用是在原动机和工作机之间完成转速匹配与扭矩放大，把原动机输出的高转速低扭矩动力，转化为工作端需要的低转速大扭矩动力，同时保证传动过程的平稳性与负载承载能力。

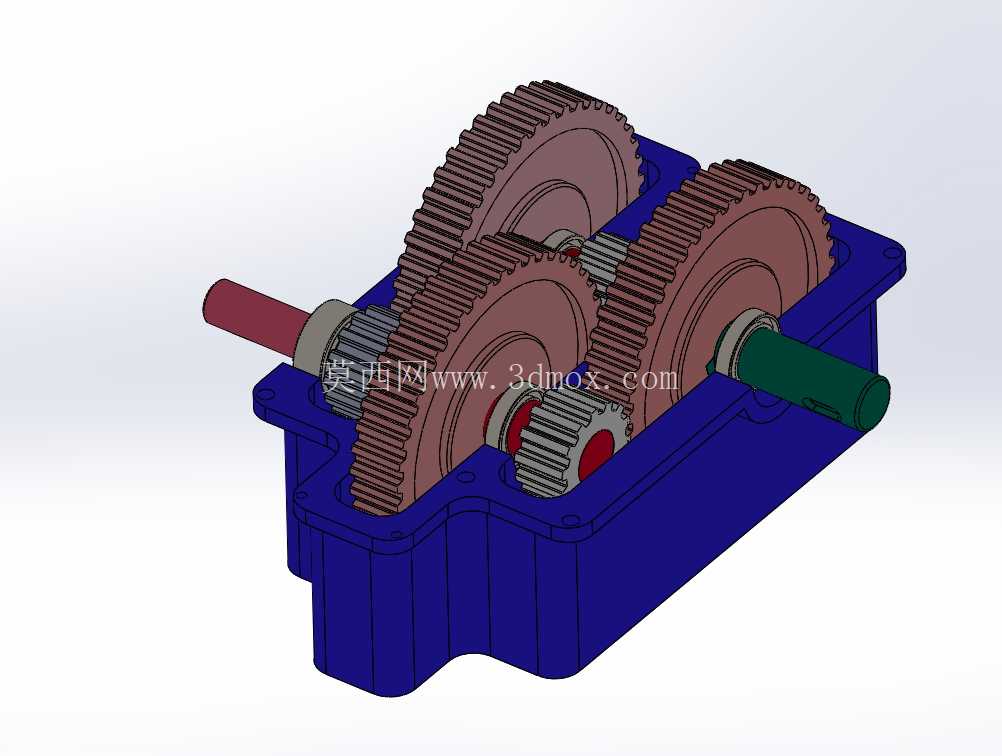

从结构设计逻辑来看，该装置采用两级直齿圆柱齿轮传动的展开式布局，输入轴与输出轴呈平行布置，齿轮组沿箱体内腔依次排布，这种布局的优势在于结构简单、装配维护便捷，齿轮的受力点沿箱体宽度方向均匀分布，能在有限的箱体空间内实现较大的传动比覆盖。设计过程中首先要匹配传动比分配，高速级齿轮承担较高的输入转速，因此齿轮模数相对更小，齿宽系数选取也会兼顾高速运转的平稳性，避免齿面载荷集中；低速级齿轮承担放大后的扭矩，模数选取更大，齿部强度校核重点关注齿根弯曲疲劳强度与齿面接触疲劳强度，应对重载工况下的齿部失效风险。

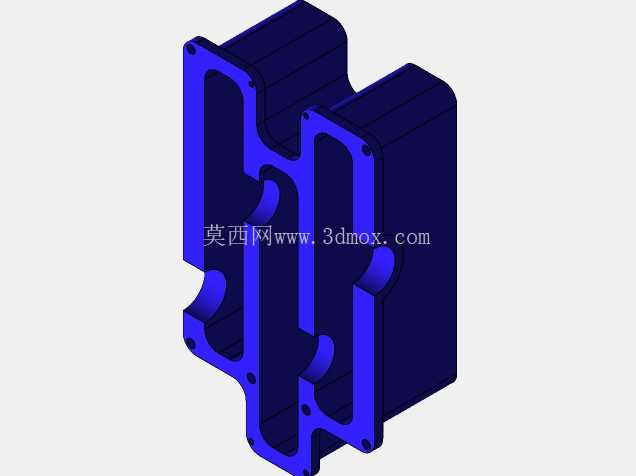

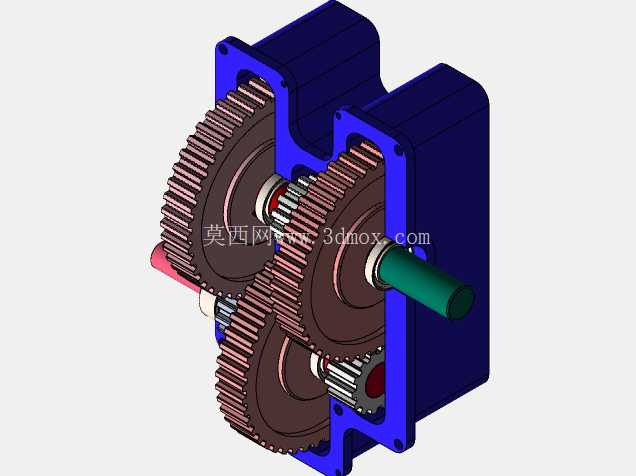

箱体采用剖分式蓝色铸铁壳体结构，上下箱体通过结合面的定位销与连接螺栓完成装配，既保证轴系部件安装时的操作空间，也能在设备运行时提供足够的刚性支撑，抵消齿轮啮合过程中产生的径向力与轴向力，避免轴系变形导致的齿轮偏磨、轴承损坏问题。输入轴端伸出箱体的部分设计有轴肩与密封安装位，适配接触式密封圈结构，防止箱体内润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内污染润滑介质；输出轴端的轴径尺寸根据额定输出扭矩设计，预留了标准键槽安装位，可直接通过联轴器、链轮或者带轮与工作端负载连接，安装时只要保证轴端与负载的同轴度在公差允许范围内，就能有效降低运转过程中的振动与噪声。

从安装边界来看，箱体底部设计有一体化的安装支脚，支脚上预留了标准螺栓安装孔，安装时需要保证安装基础的平面度符合要求，避免箱体安装后产生附加应力导致轴系同轴度超差；箱体内腔的齿轮啮合间隙、轴承游隙都经过设计校核，齿轮啮合侧隙控制在合理范围内，既可以补偿热膨胀带来的尺寸变化，也能在齿面形成稳定的润滑油膜，减少齿面磨损。日常运行过程中，箱体内的润滑油通过齿轮旋转的飞溅作用到达各个啮合齿面与轴承位置，实现无额外润滑泵的自润滑效果，因此箱体上设置的油位观察结构可以帮助运维人员确认润滑油量是否在合理区间，避免缺油导致的齿面干磨、轴承烧损问题。

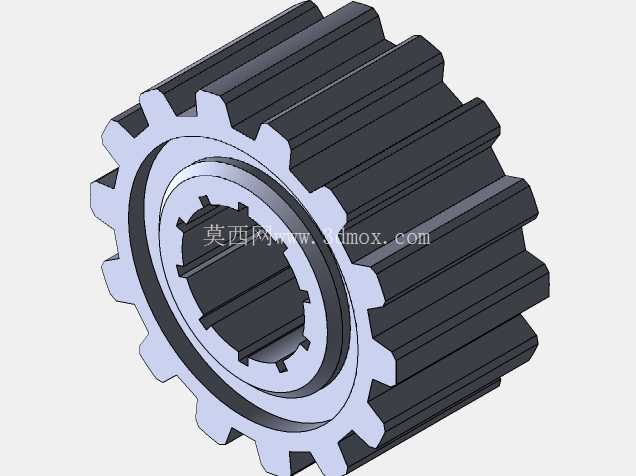

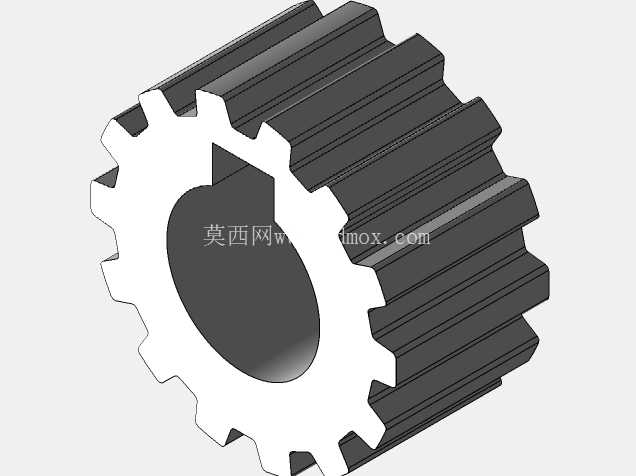

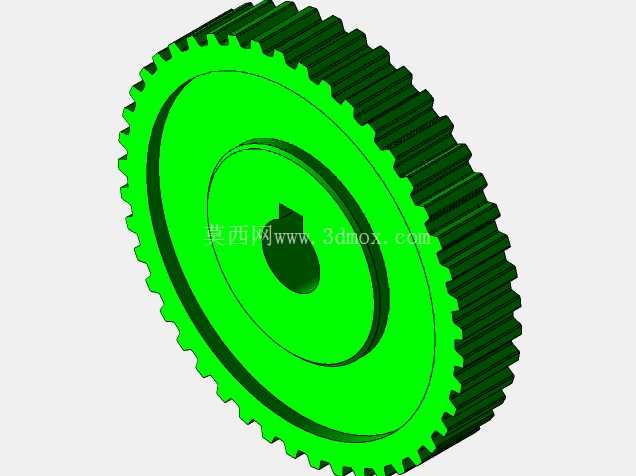

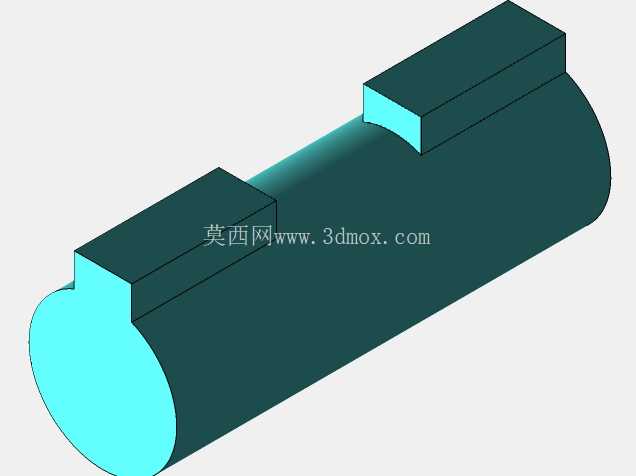

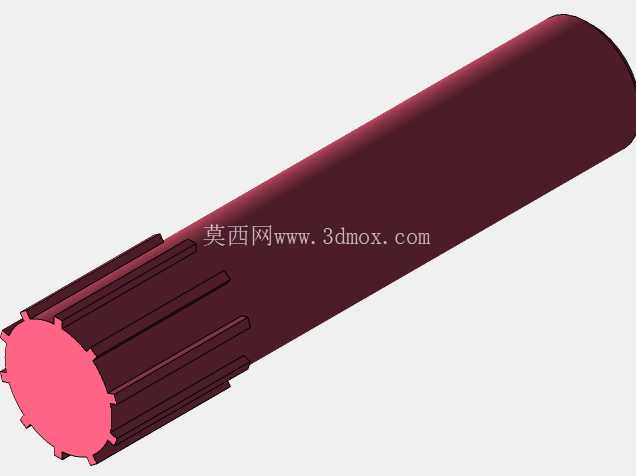

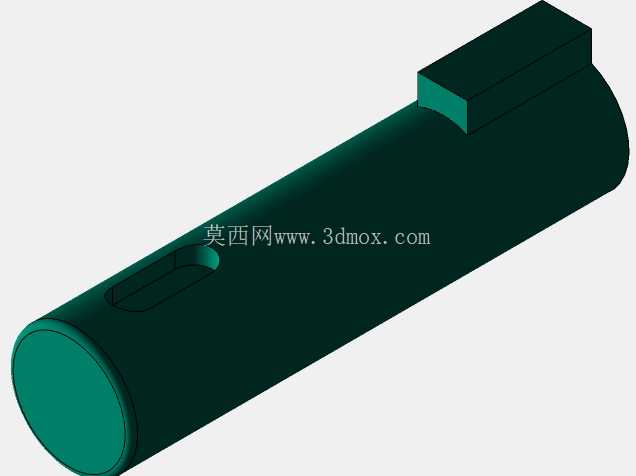

轴系部分的设计采用轴肩定位与轴承端盖配合的固定方式，高速轴与低速轴上的齿轮通过平键与轴实现周向固定，轴向位置通过轴套与轴肩完成限位，保证齿轮啮合时的齿宽对齐度，减少偏载带来的局部应力集中。轴承选用深沟球轴承适配直齿轮传动的受力特性，既能承受齿轮啮合产生的径向载荷，也能承受少量的轴向窜动力，轴承端盖上设置的密封结构与调整垫片，可以在装配时调整轴承的预紧力，补偿轴系加工与装配过程中的尺寸误差，保证轴系运转的灵活性，避免卡滞问题。

这类减速结构的设计过程中，需要重点关注传动效率与运转平稳性的平衡，直齿圆柱齿轮的传动效率较高，加工工艺成熟，装配精度容易保证，相比斜齿轮传动没有额外的轴向力，对轴承的选型要求更低，整体制造成本更可控，非常适合转速适中、负载平稳的通用传动场景。在选型匹配时，需要根据工作端的实际负载扭矩、运转转速、每日运行时长、冲击负载大小等参数，校核齿轮的接触强度与弯曲强度，确认轴承的额定动载荷满足设计寿命要求，同时匹配合适粘度的齿轮润滑油，保证不同环境温度下都能形成稳定的润滑膜，延长设备的整体使用寿命。
