金属锅腐殖酸清洗设备结构设计

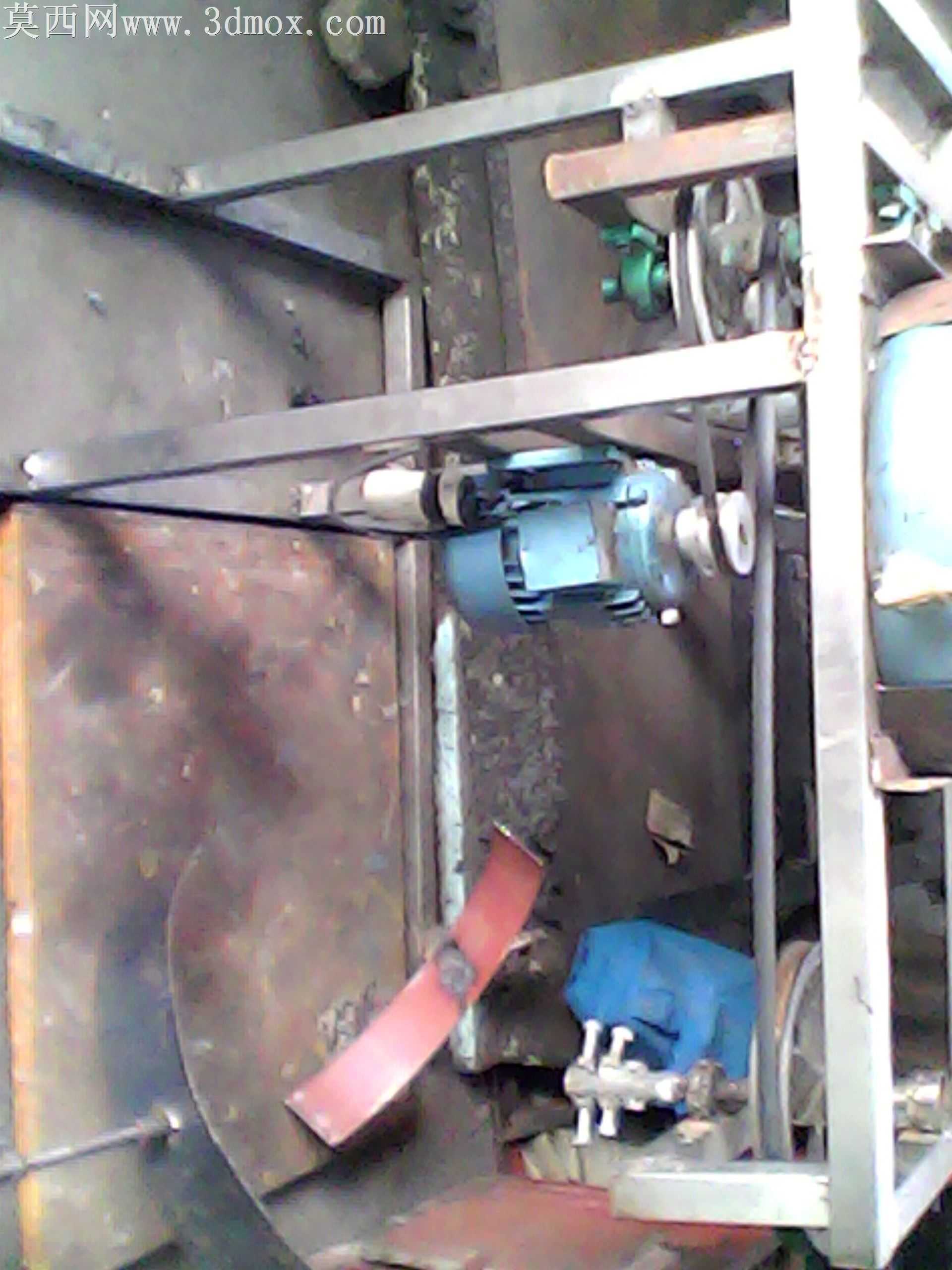

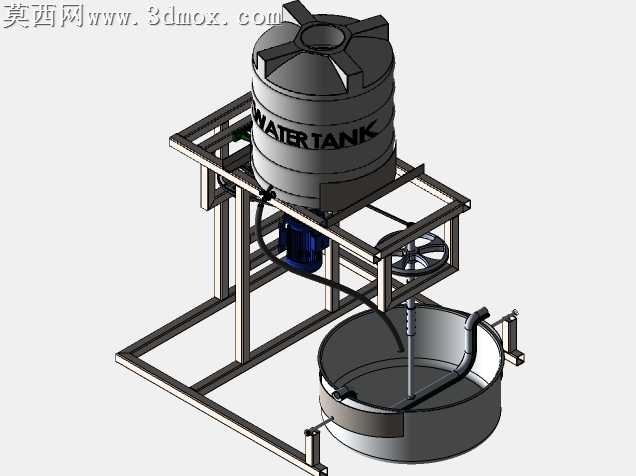

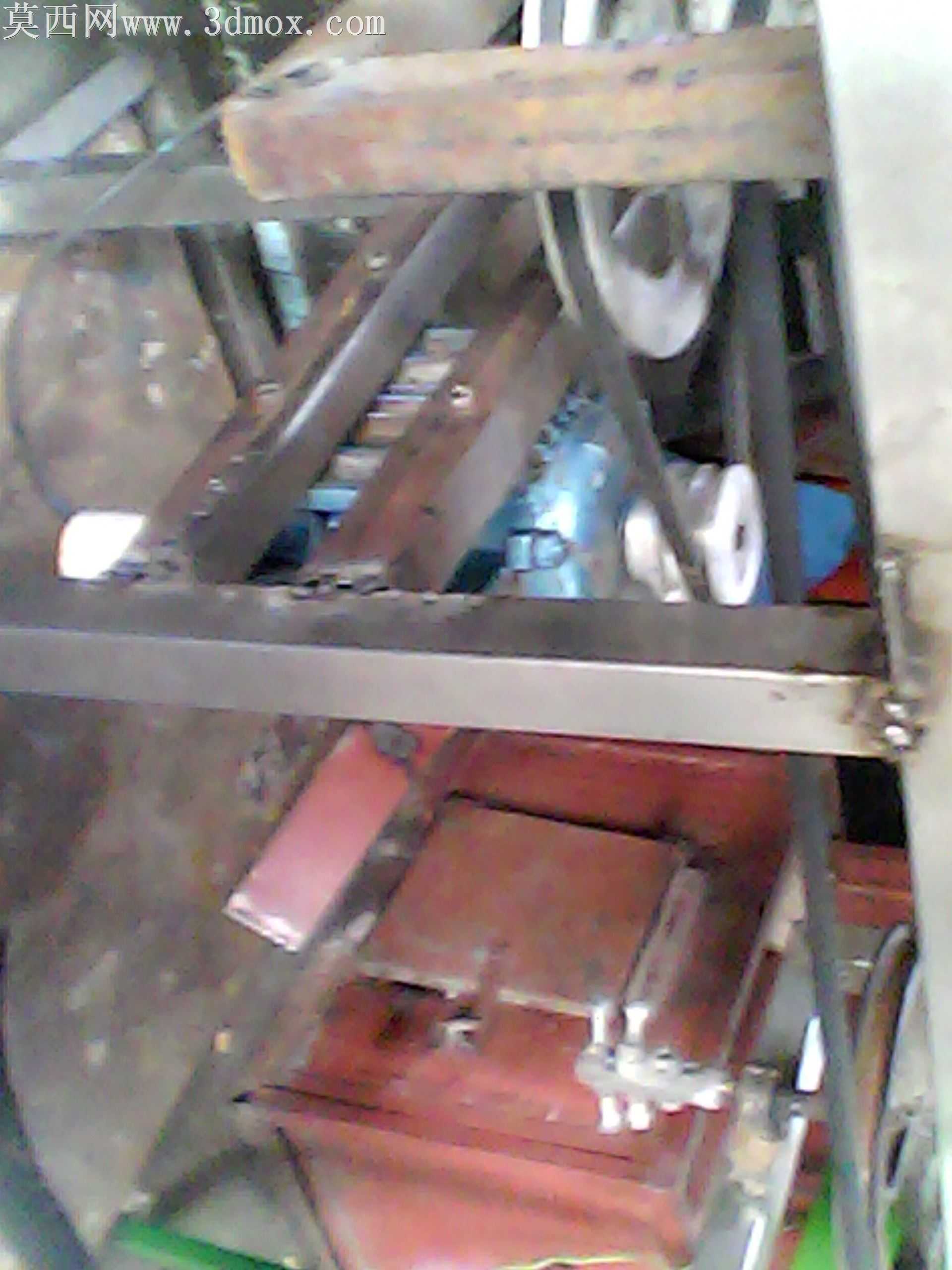

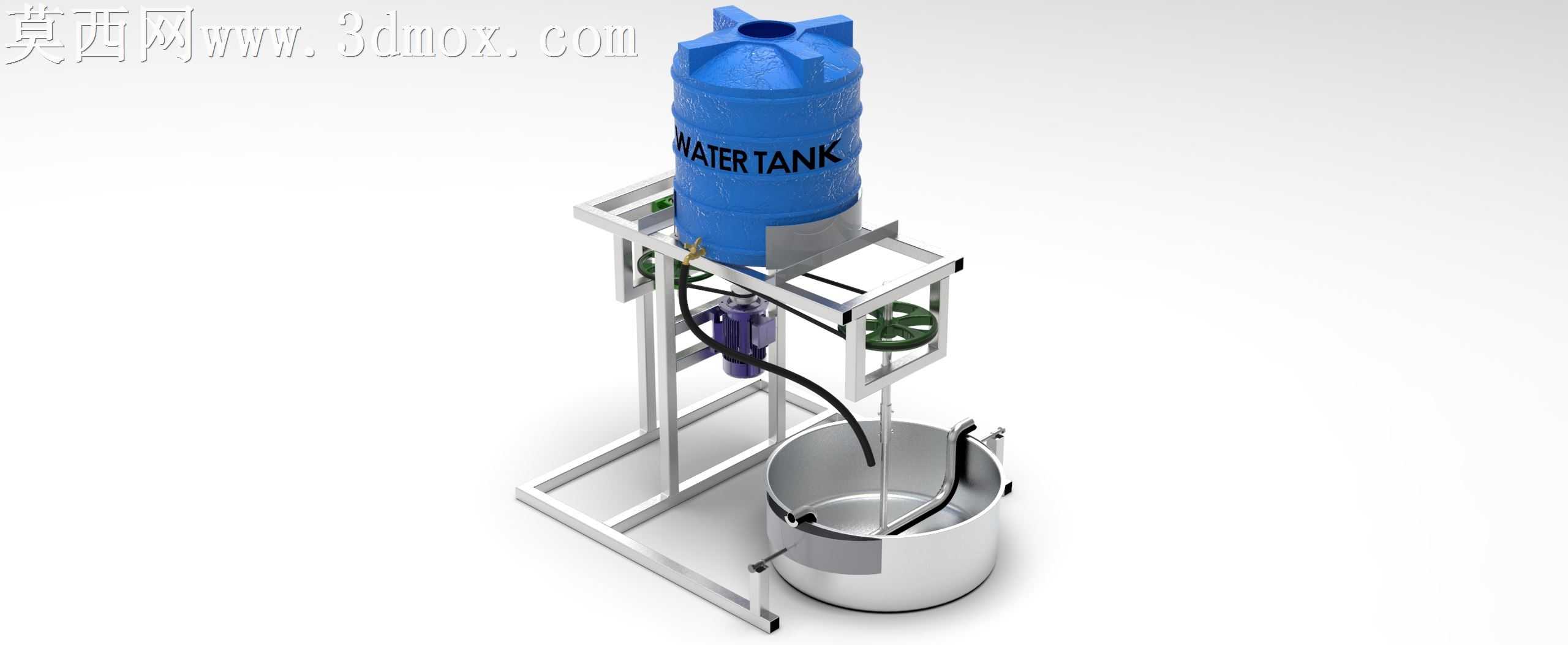

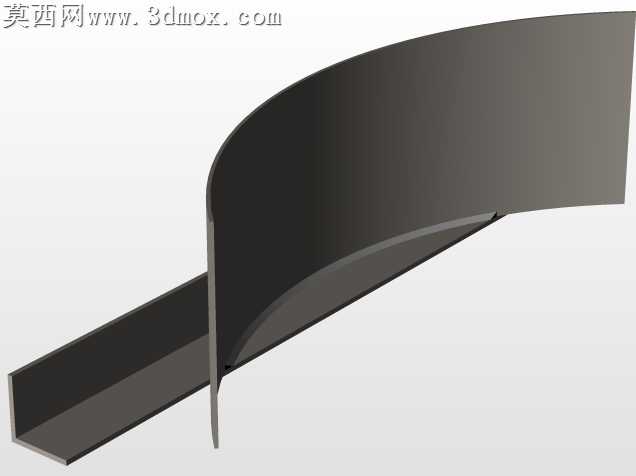

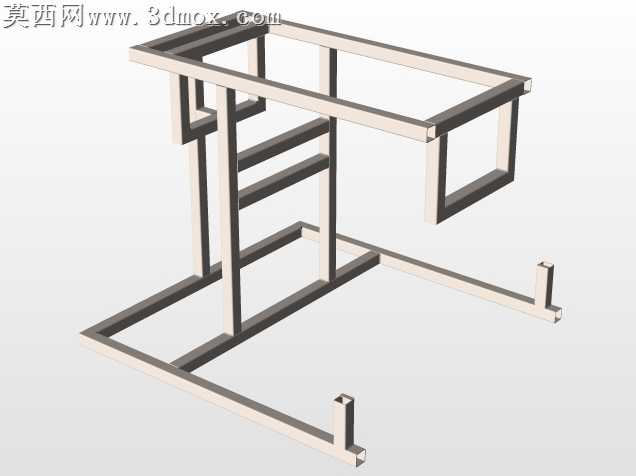

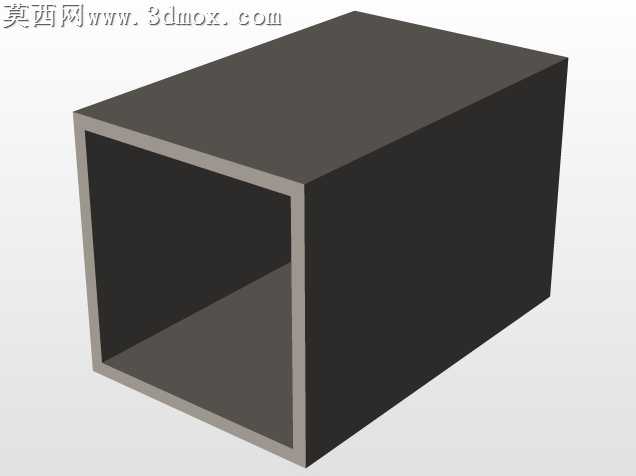

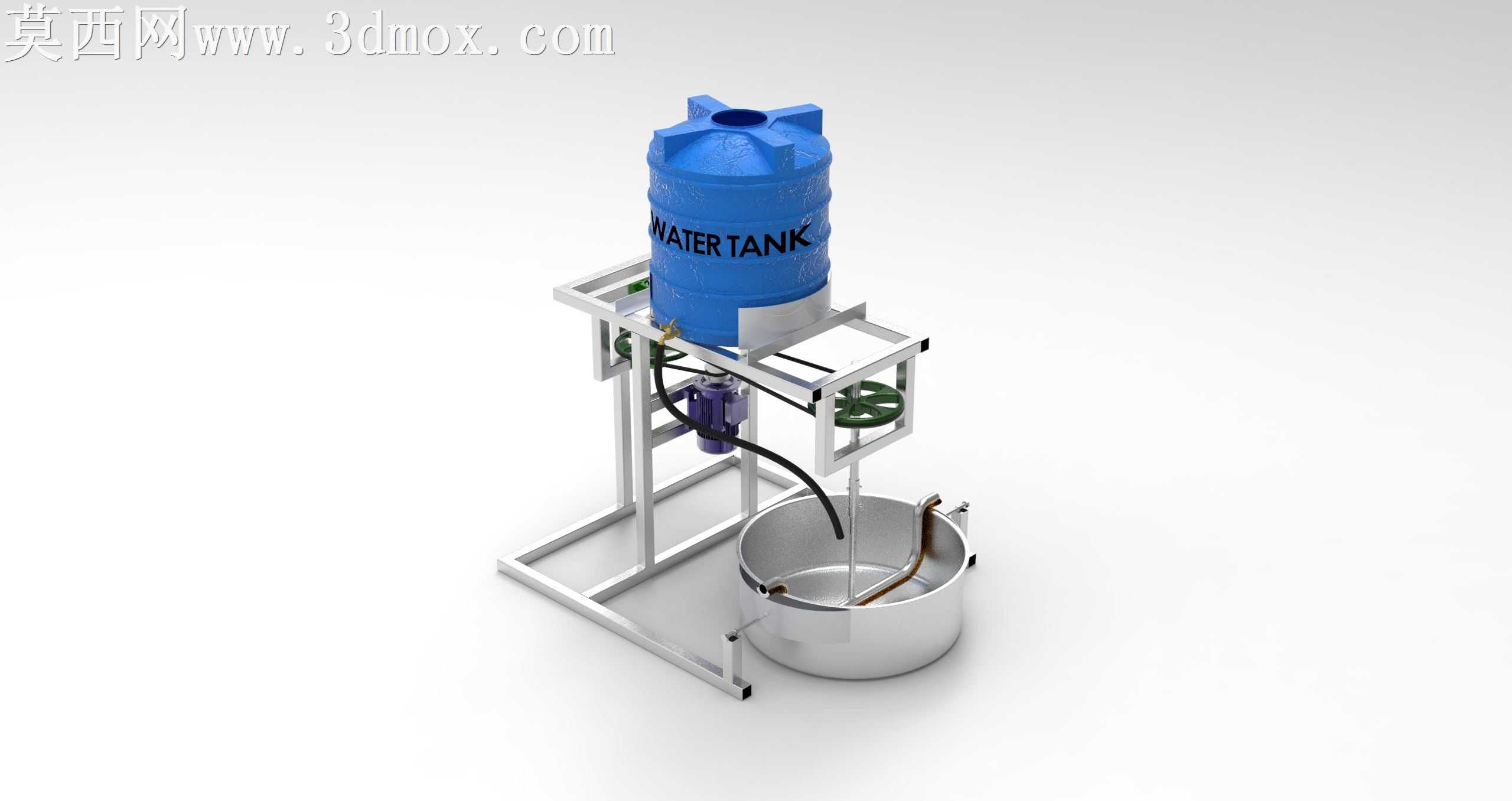

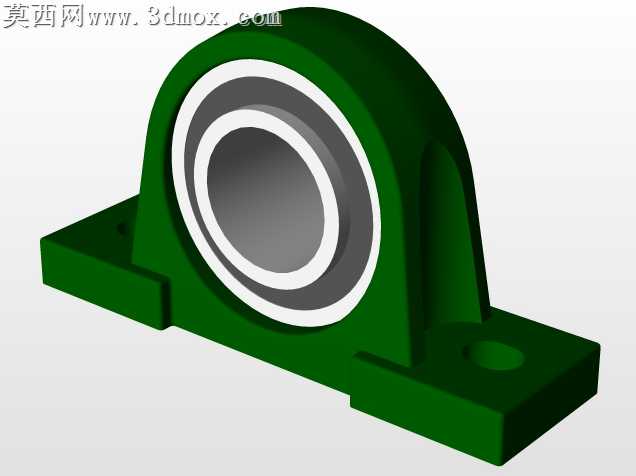

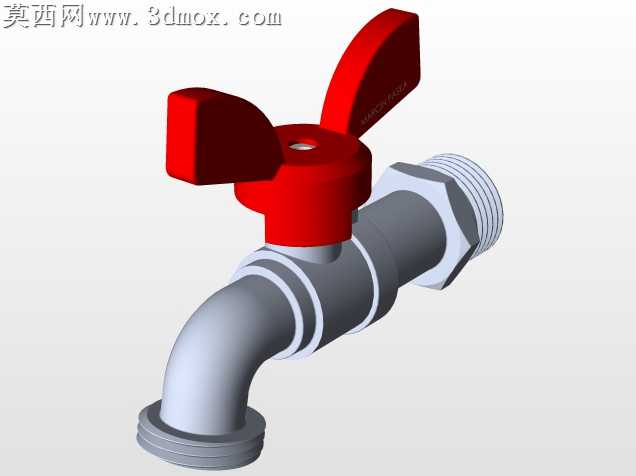

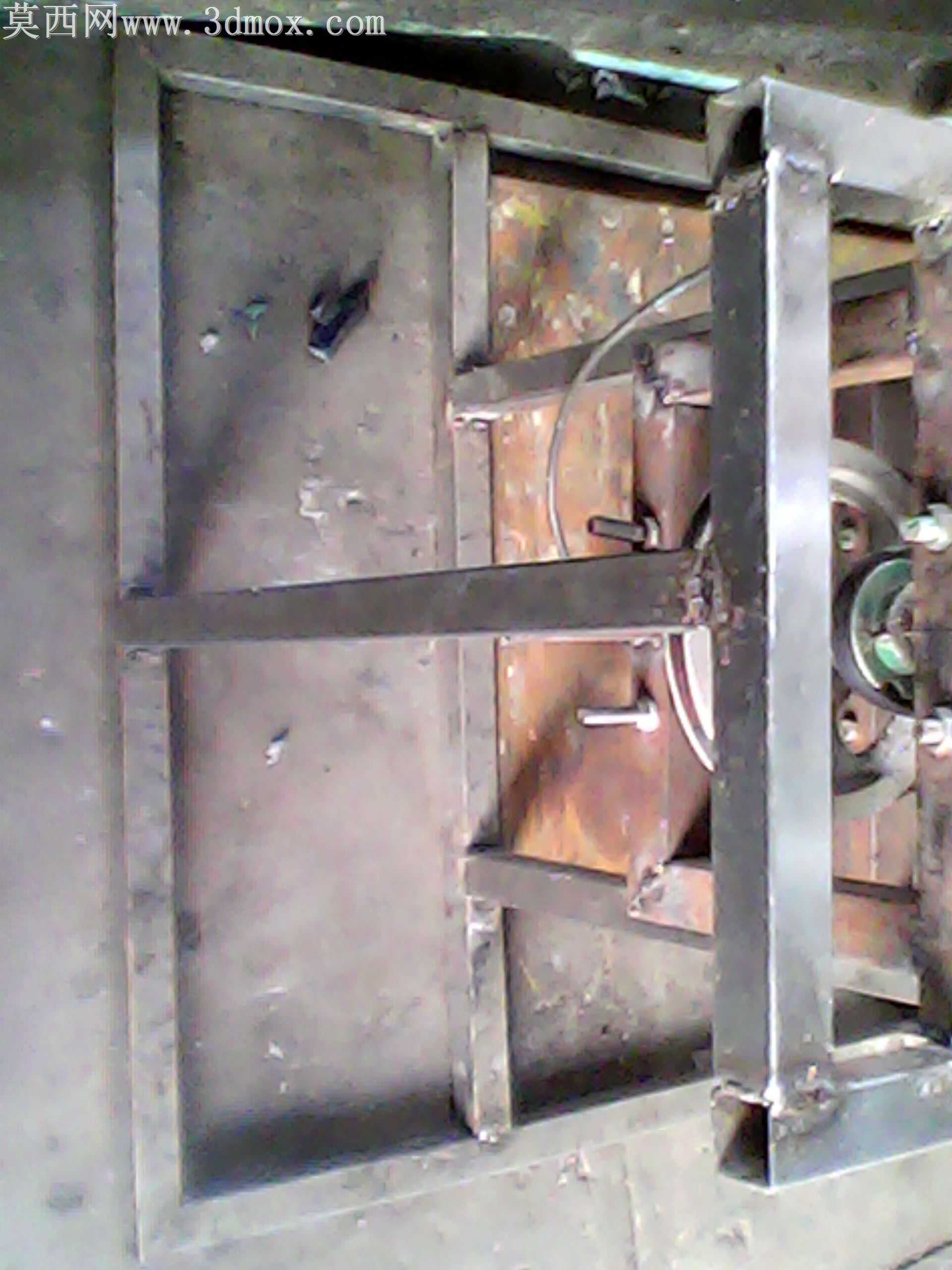

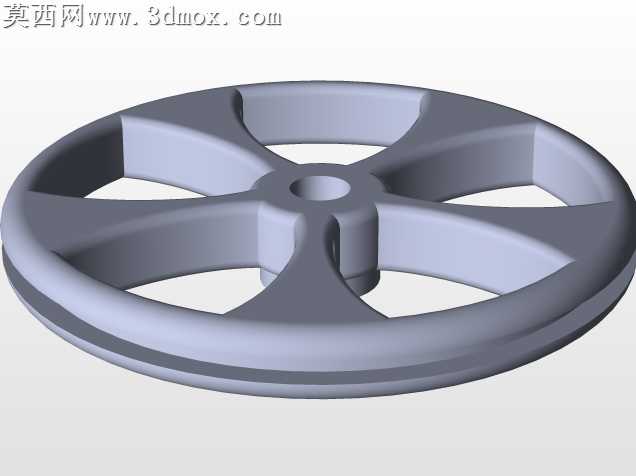

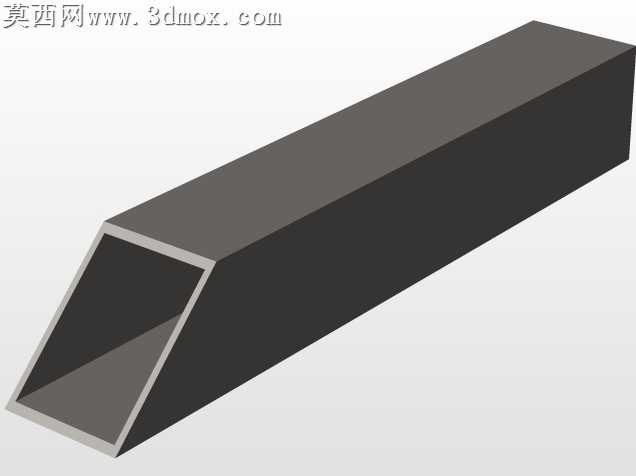

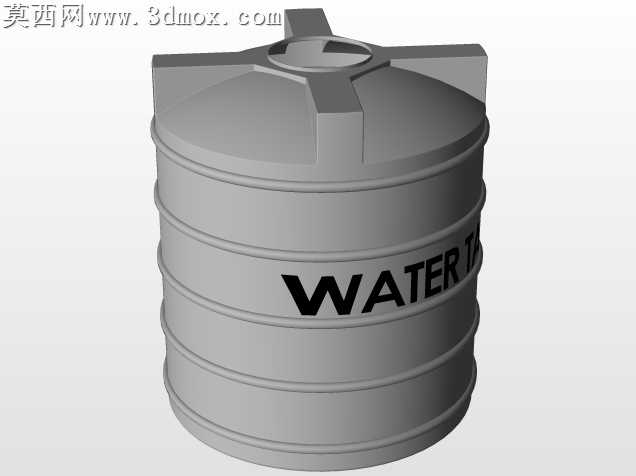

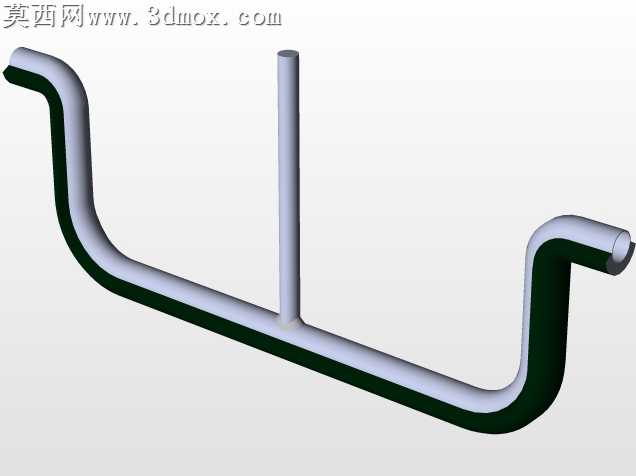

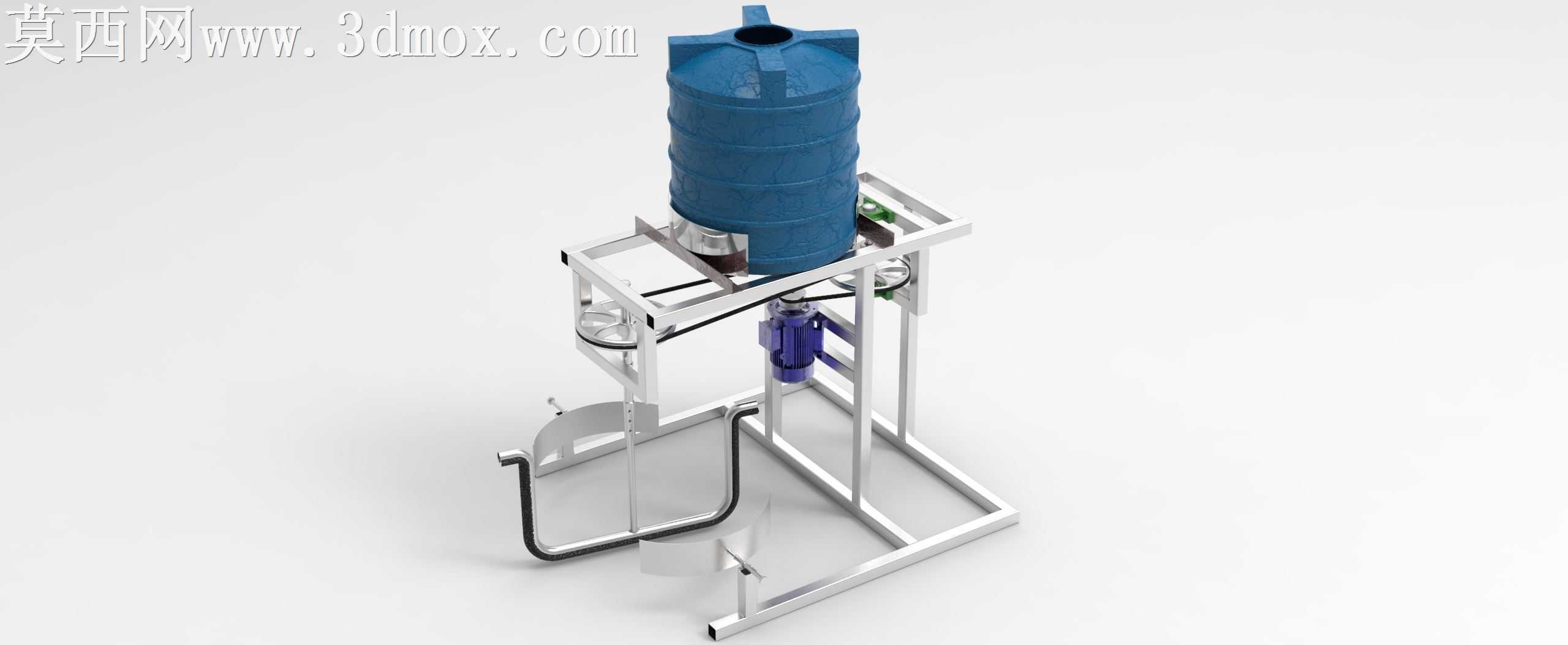

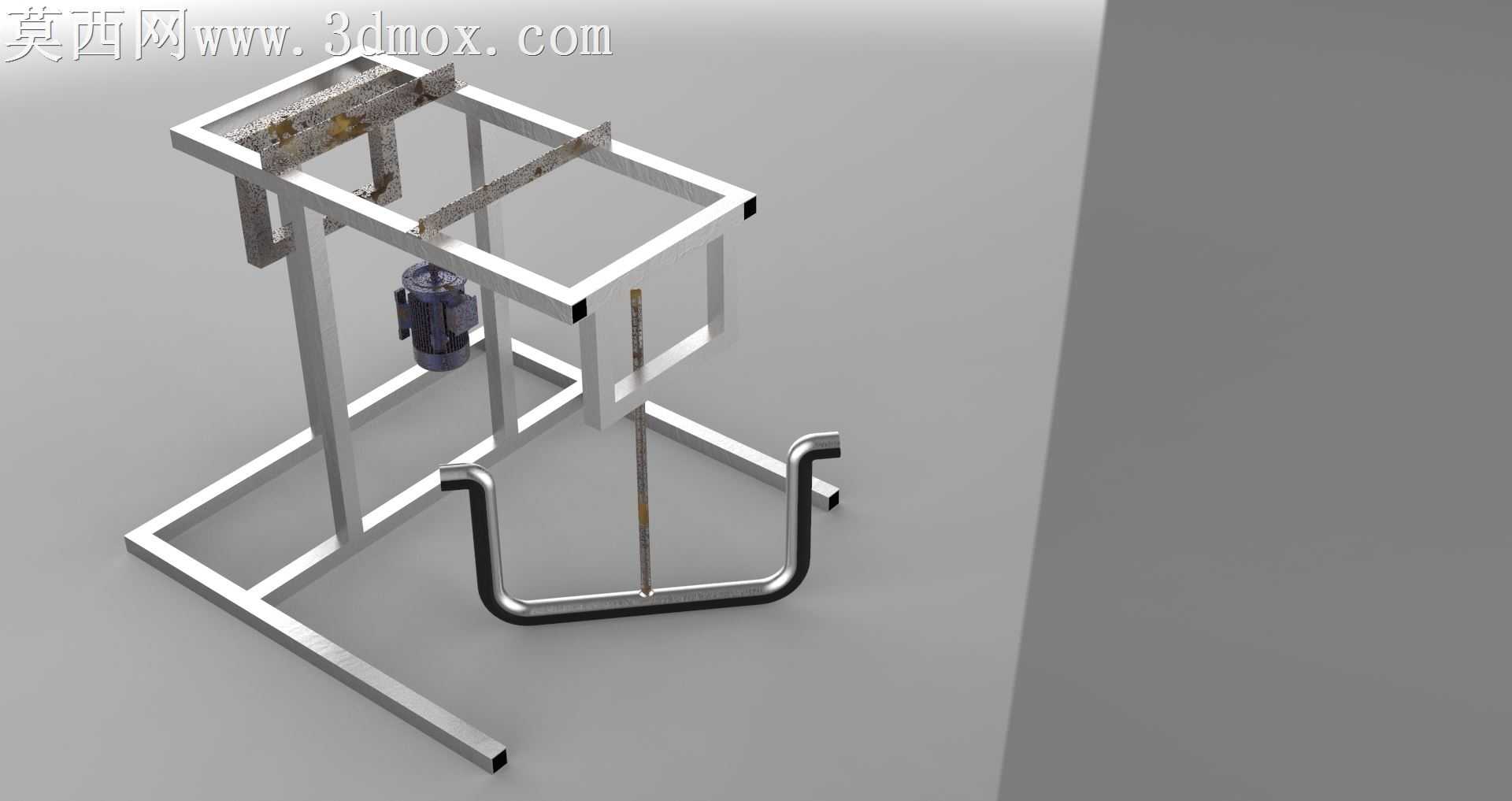

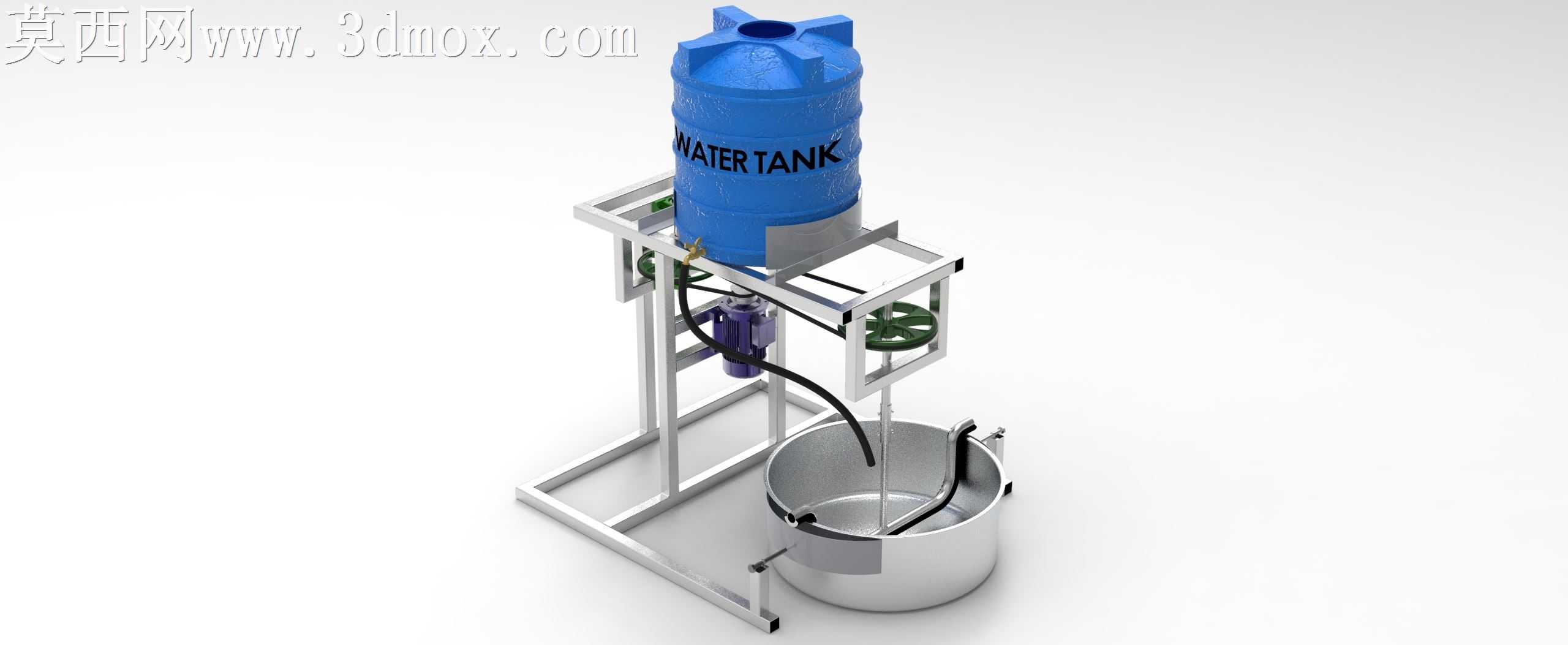

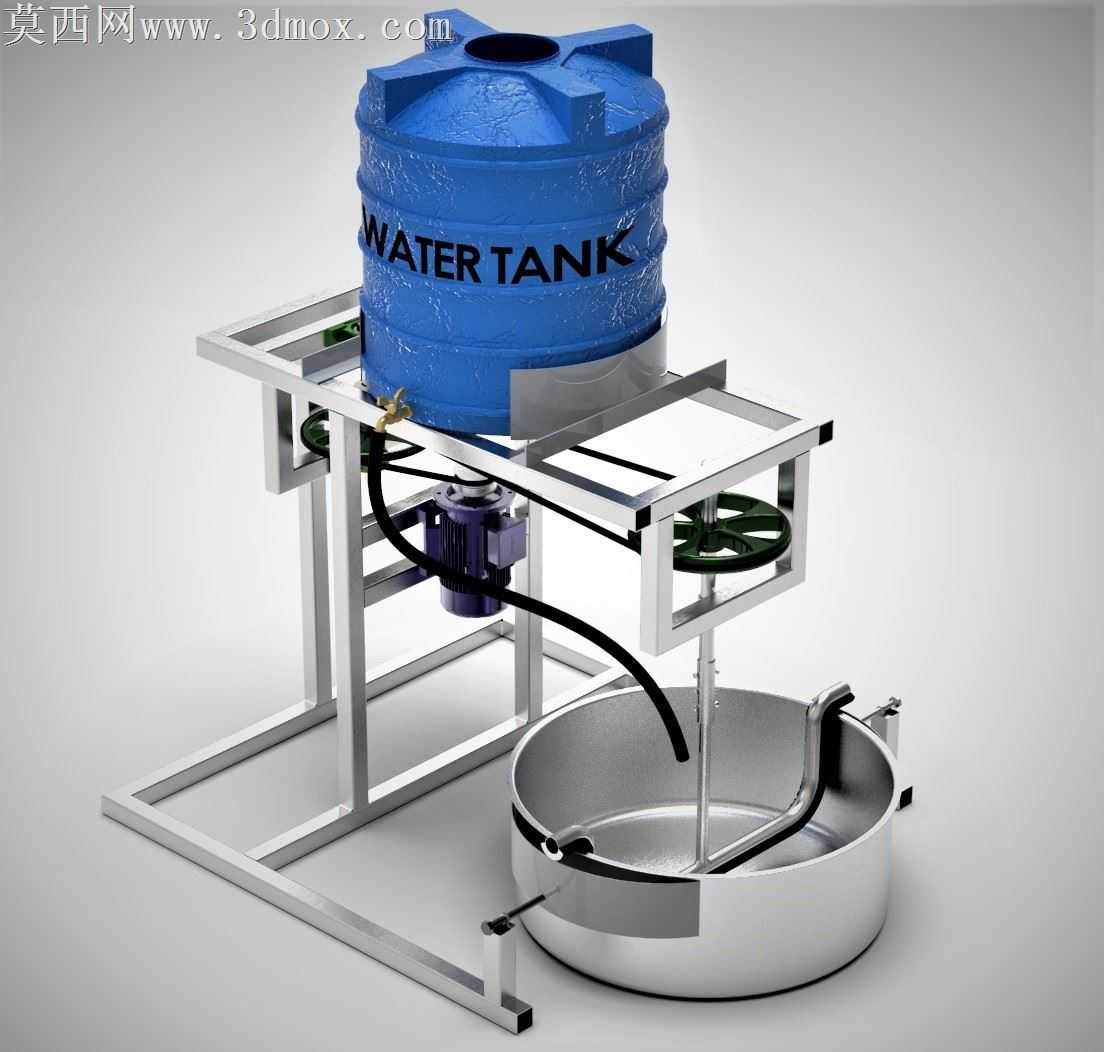

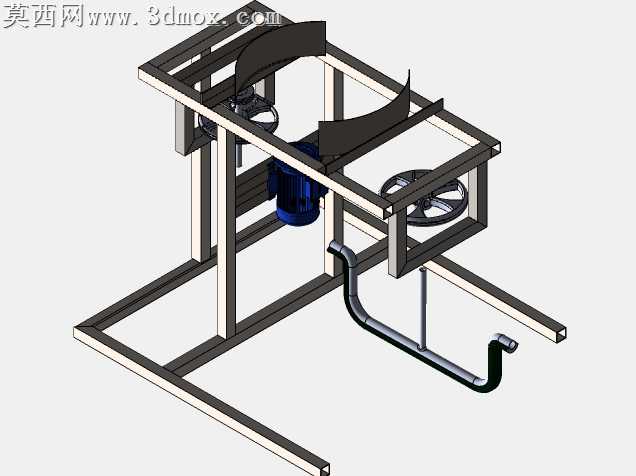

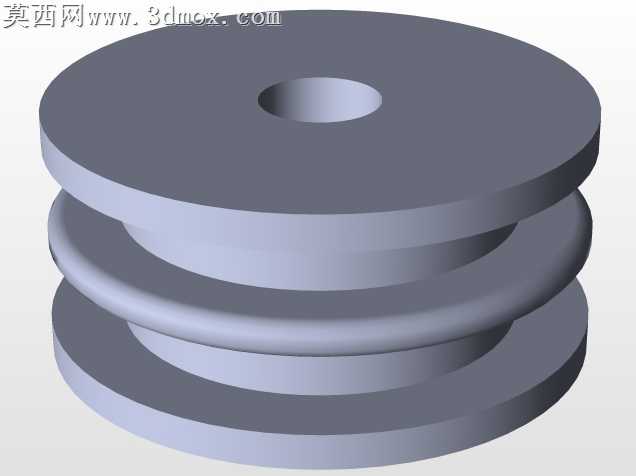

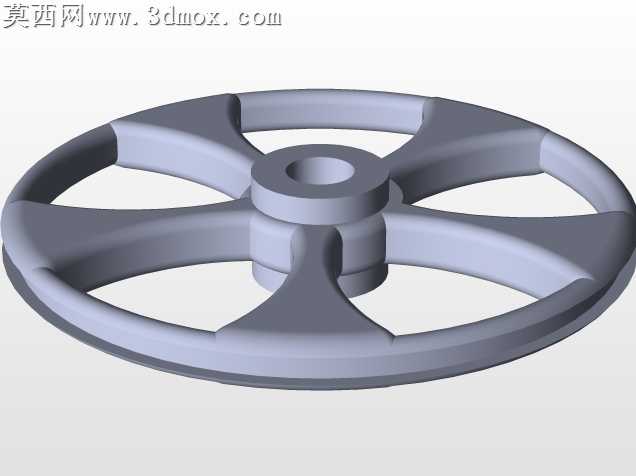

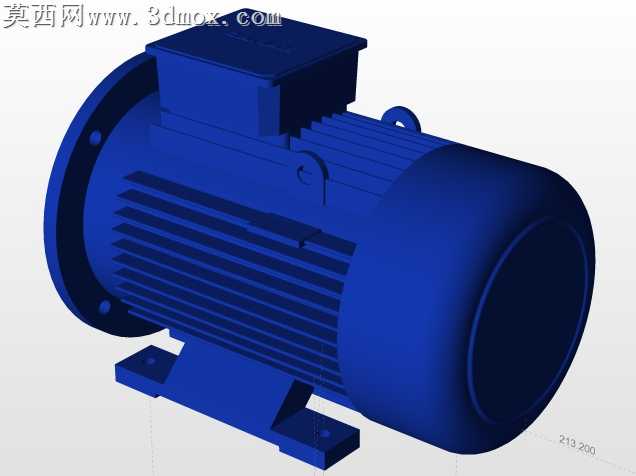

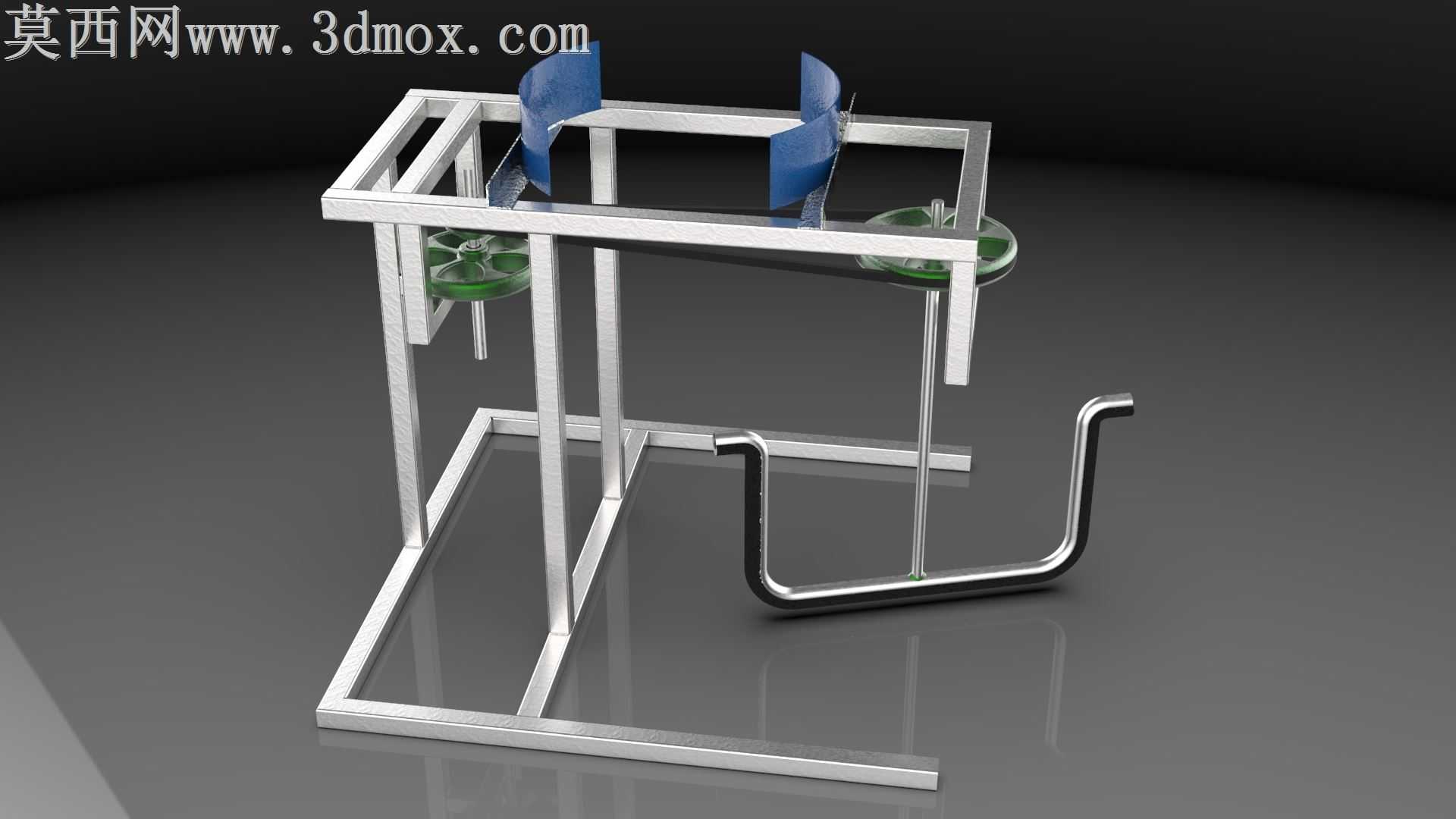

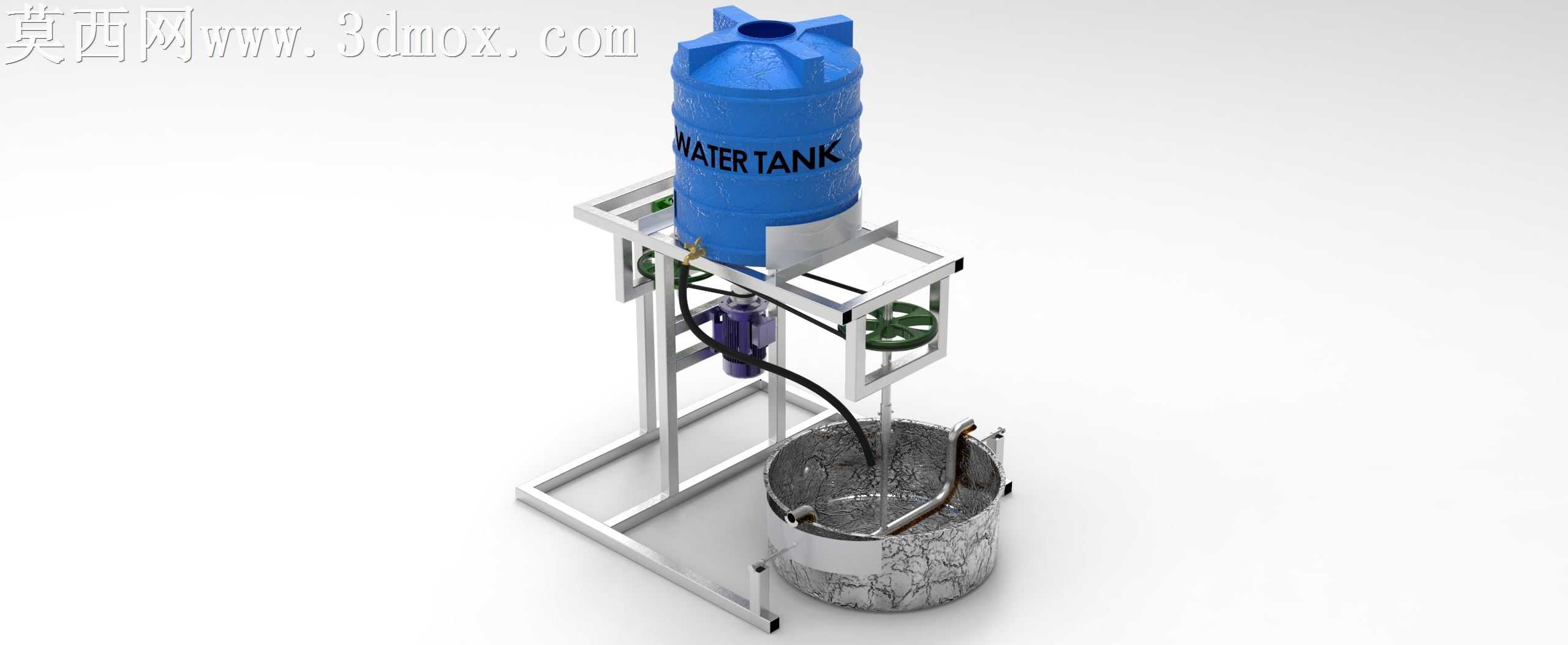

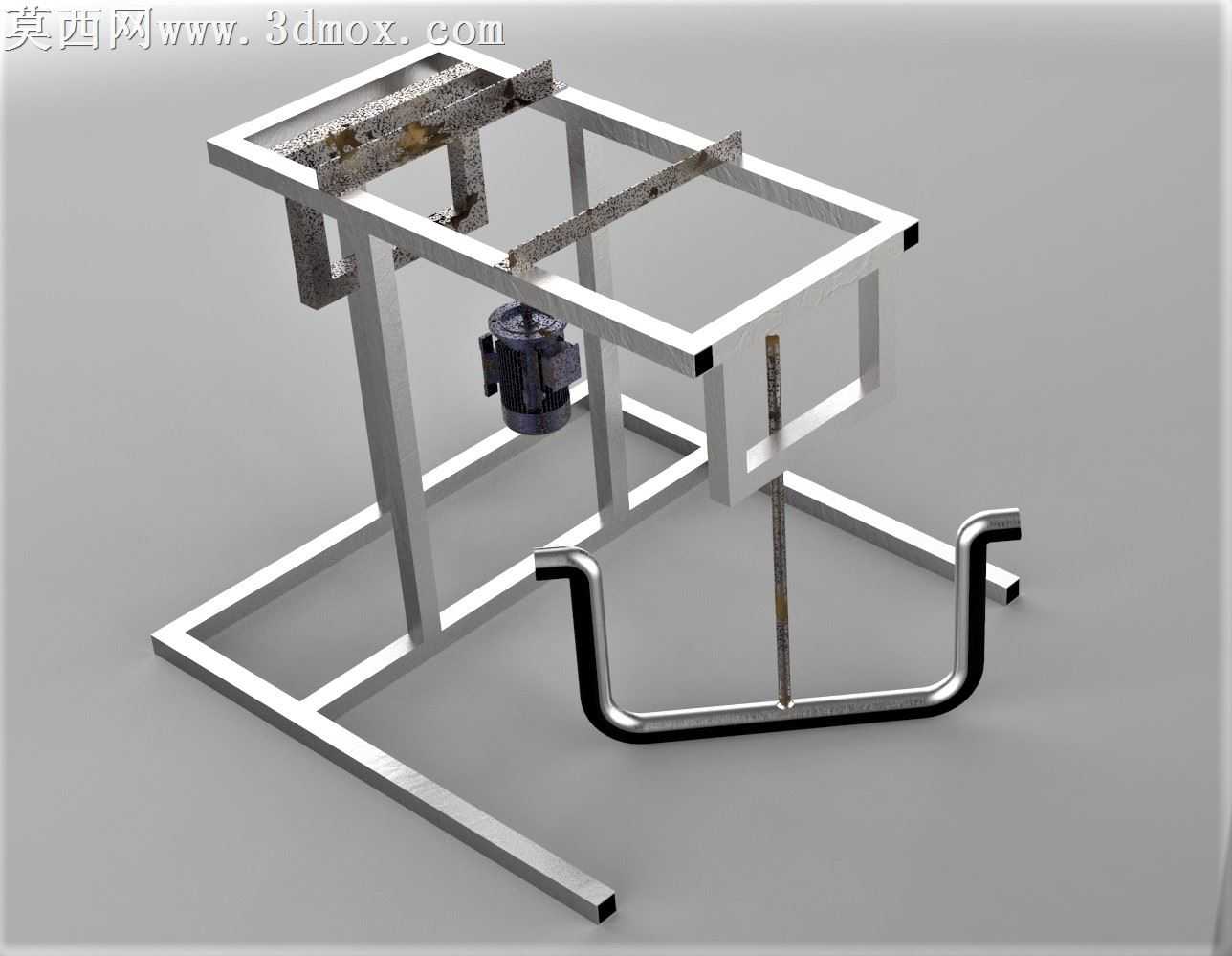

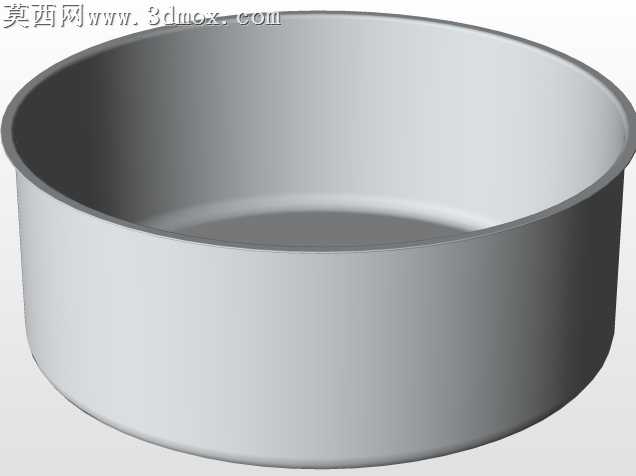

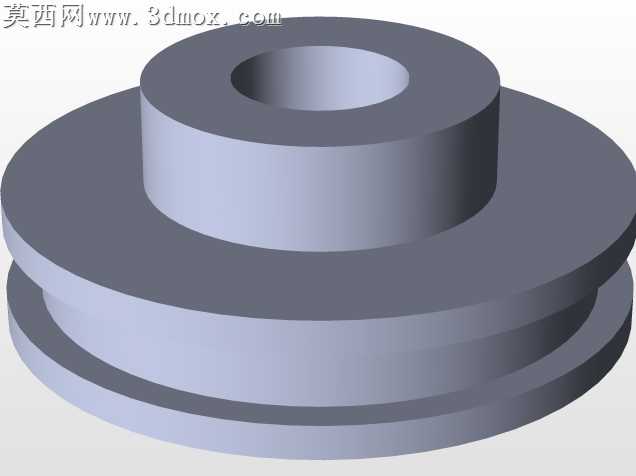

该作品为针对金属锅清洁需求设计的清洗设备三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配逻辑，所有零件均按实际加工公差设定配合参数，可直接导出工程图用于生产参考。渲染阶段采用Keyshot完成材质与场景搭建，上部储水罐体赋予带细微使用划痕的蓝色PE塑料材质，还原工业储水罐的真实质感，表面模压的标识文字做了凹凸贴图处理，增强视觉真实度；下部支撑机架采用拉丝铝合金材质，金属表面的细微拉丝纹理与倒角反光效果均做了精细化调整，还原铝型材机架的工业质感；下方圆形清洗槽采用镜面不锈钢材质，通过环境HDR贴图模拟金属表面的环境反射，槽体边缘的卷边结构、侧边的排水接口都做了细节还原，管路部分采用黑色橡胶软管材质，表面添加了细微的颗粒质感，还原输水管路的真实触感，传动部位的带轮、电机外壳分别做了铸铁氧化发黑、电机漆面的材质区分，不同部件的材质边界清晰，质感层次分明。结构设计上，设备采用上下分层布局，上部蓝色储水罐通过抱箍固定在铝型材搭建的上层机架上，储水罐底部连接出水控制阀与输水软管，将清洁用水输送至下方清洗工位；下层机架预留了电机安装位，通过带传动结构带动清洗工位的转动机构，可放置待清洗的金属锅具，清洗过程中输水软管持续输出清洁水流，配合转动机构实现锅具的全方位冲洗，槽体侧边设置的排水管路可及时将污水排出，避免槽内积水。整体机架采用标准工业铝型材拼接，连接部位采用角件与螺栓固定的标准结构，拆装便捷，结构稳定性强，各功能部件布局紧凑，在保证清洗作业空间的前提下尽可能缩小设备整体体积，适合小型加工场景的金属锅具清洁作业使用，所有传动部件、管路接口都做了干涉检查，确保装配后无运动冲突，结构逻辑符合实际设备的运行原理。
