链传动作为机械传动系统中应用极广的动力传递形式,核心承载零件链轮的设计合理性,直接决定整套传动机构的运行寿命、传动精度与噪音表现,这类带凸台轮毂的链轮,常见于中小载荷的动力传输场景,覆盖轻工输送线、小型农机进给机构、自动化设备分度传动、摩托车发动机正时系统等多个领域,相比平片式链轮,带轮毂的结构能大幅提升轮体与轴系的配合长度,降低键连接部位的接触应力,避免交变载荷下键槽出现压溃变形。
从实际使用场景来看,这类链轮适配的多是小节距精密滚子链,日常运行中轮齿需要持续与链节滚子做啮合接触,设计阶段首先要确定的是齿形参数,采用三圆弧一直线的标准齿形,能保证链节啮入啮出过程顺滑无卡滞,减少啮合冲击带来的噪音与磨损。轮体中心的轴孔采用基孔制公差设计,配合平键实现周向固定,轴孔内的键槽位置与轮齿的相位关系需要严格控制,避免装配后出现链传动的多边形效应加剧,导致传动比波动超出设计允许范围。

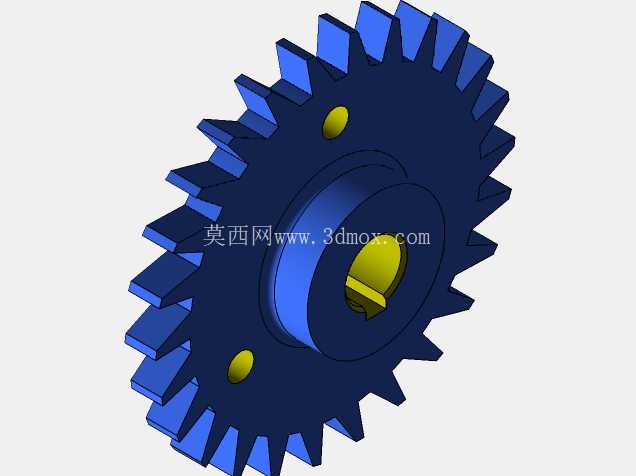

轮体上均匀分布的三个小孔,是为了减轻轮体自重同时兼顾安装对位需求,这类孔的位置分布在轮毂外缘的轮辐区域,不会破坏轮齿根部的应力传递路径,实际加工时可以作为装夹定位的工艺孔,也能在部分需要轴向固定的场景中穿入锁紧螺钉,避免链轮运行过程中出现轴向窜动。轮毂部分的凸台高度设计,需要匹配安装位置的轴伸长度,保证链轮装配到位后,轮毂端面能与轴肩贴合,同时预留出锁紧挡圈或者圆螺母的安装空间,避免传动过程中轮体出现偏摆,一旦轮体偏摆量超过0.1mm,就会导致链节与轮齿的啮合错位,加速链节侧板与轮齿侧面的磨损,严重时甚至会出现跳齿、脱链的故障。
设计过程中需要重点校核轮齿根部的弯曲强度,尤其是在频繁正反转的传动场景下,轮齿根部承受的交变弯曲应力是导致断齿的核心诱因,因此轮齿与轮辐的过渡位置需要设置足够的圆角,避免应力集中。轮辐部分的厚度设计,需要匹配对应链条的内节内宽,保证轮齿能完全嵌入链节间隙,不会与链节侧板发生摩擦,同时厚度也不能过大,否则会增加不必要的转动惯量,对于需要频繁启停的传动系统,过大的转动惯量会提升驱动电机的启动扭矩要求,造成不必要的能耗浪费。
从安装边界来看,这类链轮的齿顶圆直径决定了传动机构的最小安装空间,设计时需要预留出链条张紧调节的余量,通常中心距需要预留2%-3%的调节量,方便后期链条磨损后进行张紧调整,避免链条垂度过大导致啮合不良。链轮的轴向安装位置需要与从动链轮严格对中,两链轮的对称面偏移量不能超过两链轮中心距的千分之二,否则会加剧链条与轮齿的侧向磨损,大幅缩短整套传动组件的使用寿命。材质选择上,这类中小载荷链轮通常采用45号钢调质处理,齿面做高频淬火提升耐磨性,对于有防腐需求的场景也可以采用不锈钢材质加工,但需要相应调整齿面硬度参数,保证与链条的硬度差在合理区间,避免出现过度磨损的情况。
实际建模过程中,齿形的绘制需要严格遵循链传动的设计标准,先确定节距、滚子直径、齿数等核心参数,再通过参数化方式生成齿形轮廓,阵列后完成轮齿的建模,之后再依次完成轮毂、轴孔、键槽、安装孔的结构设计,所有过渡位置都需要添加符合加工工艺要求的圆角与倒角,避免建模过程中出现尖锐棱角,导致后续加工时出现应力集中或者刀具干涉的问题。对于结构设计从业者来说,这类链轮的建模看似简单,但每个尺寸参数的确定都需要结合实际使用场景的载荷、转速、安装空间等约束条件,不能照搬标准件的参数随意缩放,否则很容易在实际使用中出现过早失效的问题。
