集成式轴齿一体正齿轮传动构件

在中小功率传动系统的布局中，这类轴齿一体的正齿轮构件常被用于传动链的中间级或者输入端，省去了齿轮与轴单独装配所需的键连接、过盈配合工序，也避免了装配误差带来的齿面偏载问题。从实际应用场景来看，这类构件常见于小型通讯设备的调节机构、小型精密机床的进给传动单元、便携电动工具的减速箱内部，也会出现在部分小型自动化设备的工位切换传动链路中，适配转速不超过3000rpm、传递扭矩在50N·m以内的传动工况。

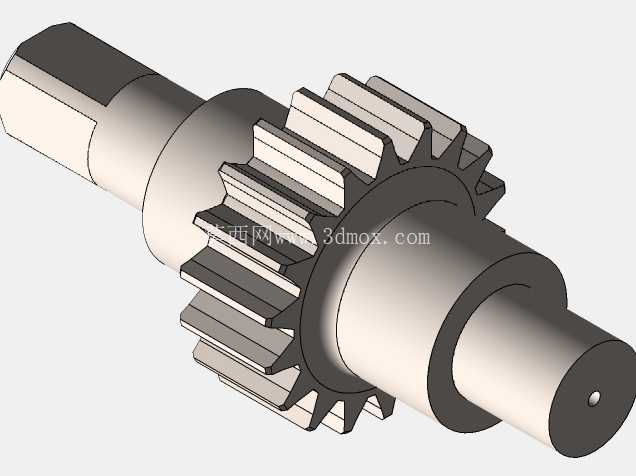

从功能特性上看，轴齿一体的结构相比分体式齿轮轴组件，同轴度更容易保证，在高速运转时的动平衡表现更优，不会出现键连接长期受交变载荷出现的键槽磨损、滚键失效问题。构件一端设计为六角轴头，方便装配时使用扳手夹持定位，也可以直接和带六角孔的传动件配合传递扭矩，无需额外加工连接结构；另一端为光轴段，用来装配滚动轴承或者滑动轴套，作为整个构件的旋转支撑位，轴端的中心定位孔是加工时的工艺基准，也可以在装配时作为定位基准，保证整个轴齿组件和安装基座的同轴度。

设计这类构件时，首先要根据传递的额定扭矩计算轮齿的模数，齿宽系数通常取0.8-1.2，避免齿宽过大导致载荷沿齿向分布不均，同时要校核轴段的扭转强度和弯曲强度，因为齿轮啮合时的径向力会在支撑轴段产生弯曲应力，尤其是悬臂布置的齿轮结构，轴的挠度需要控制在0.001-0.003倍轴径范围内，防止齿面接触不良出现早期点蚀。轮齿部分采用标准渐开线直齿齿形，压力角取20度，齿顶高系数1，顶隙系数0.25，加工时可以采用滚齿一次成型，精度等级可以做到GB/T 10095的8级精度，满足普通工业传动的需求，不需要额外的磨齿工序，兼顾加工成本和传动性能。

安装边界方面，这类轴齿构件的支撑轴段直径需要和配套轴承的内孔尺寸匹配，通常选用深沟球轴承作为支撑件，轴承位的轴颈公差取k6，保证和轴承内圈的过渡配合，避免运转时内圈和轴出现相对滑动；六角轴头的对边尺寸需要和配套的连接件内孔尺寸匹配，公差取h11，方便装配时的插拔操作。齿轮部分的齿顶圆直径需要和相邻传动件的中心距匹配，保证啮合侧隙在0.05-0.15mm范围内，既不会因为侧隙过小出现卡齿、运转发热，也不会因为侧隙过大导致正反转时出现冲击空程。整个构件的轴向定位依靠轴肩实现，齿轮两侧的轴肩高度要高于轴承内圈的厚度，方便装配时轴承的轴向定位，同时轴肩处需要加工退刀槽，避免滚齿加工时出现刀具干涉，也能减少轴肩处的应力集中，提升构件的抗疲劳强度。

在实际选型替换时，需要重点核对三个核心尺寸：一是齿轮的模数和齿数，保证和配对齿轮的传动比匹配；二是两个支撑轴段的直径和跨距，保证能适配原有安装位的轴承和基座孔位；三是六角轴头的对边尺寸和伸出长度，保证能和动力输入端或者输出端的连接件可靠配合。这类轴齿一体构件因为没有额外的装配连接环节，长期运转的可靠性比分体式结构更高，维护时只需要定期检查支撑轴承的磨损情况和齿面的润滑状态，不需要定期紧固连接键或者检查配合面的松动情况，非常适合维护空间有限、长期连续运转的小型传动场景。
