杠杆式弹簧加载泄压阀结构设计

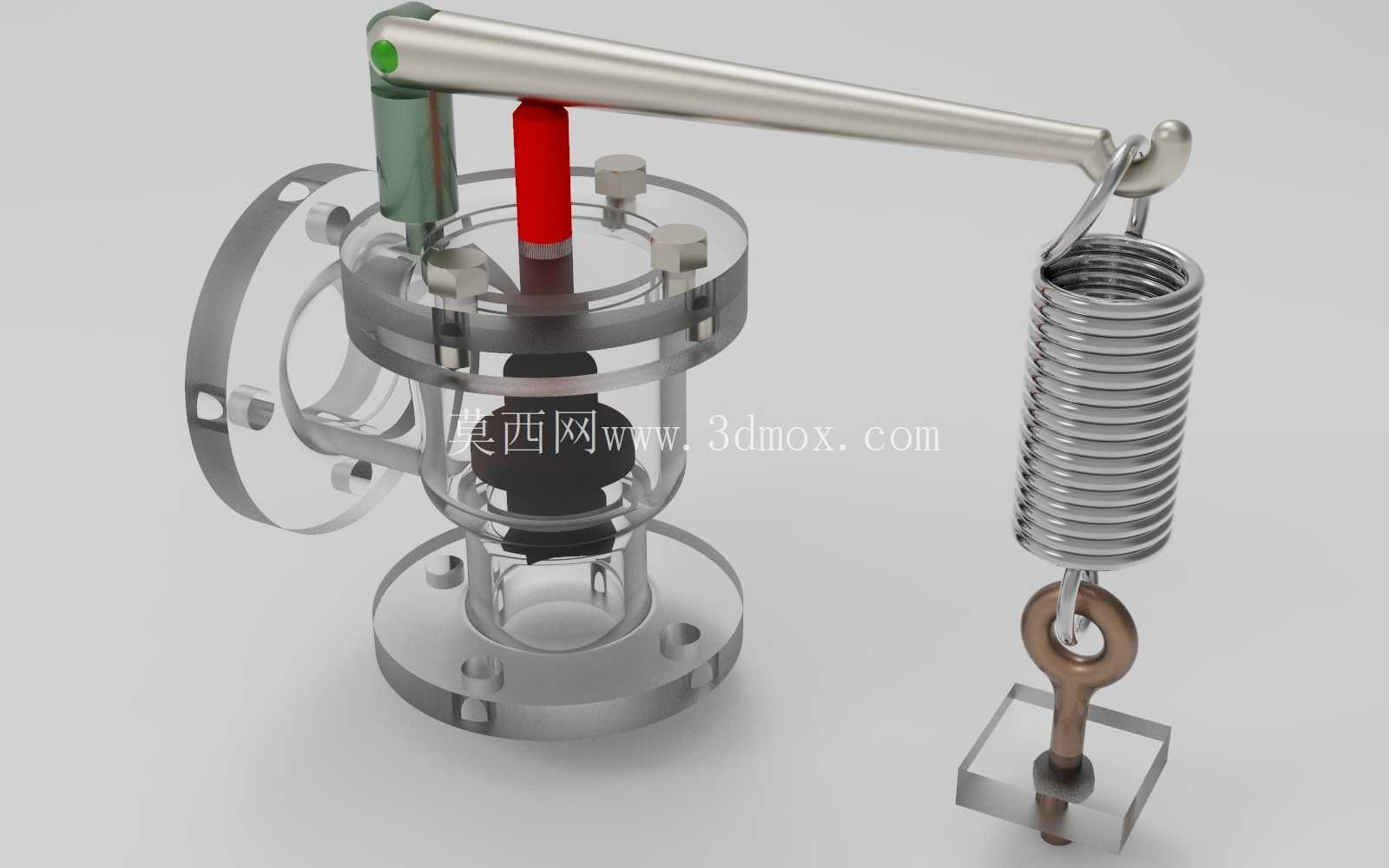

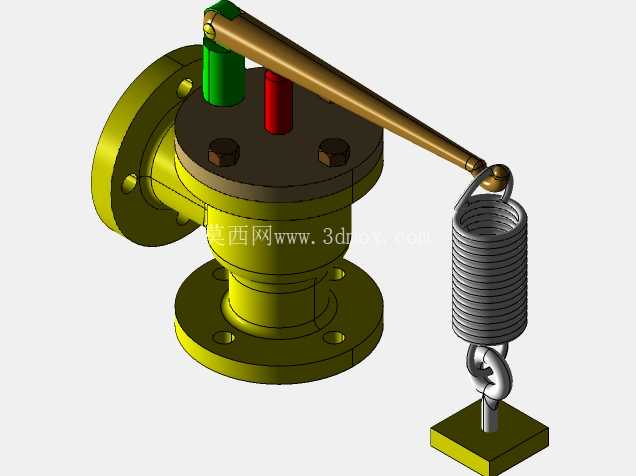

　　在承压流体输送系统的安全防护环节，泄压装置是避免管路、容器超压爆损的核心部件，这款弹簧加载泄压阀采用杠杆配重式结构，区别于常规弹簧直接作用的泄压阀，通过杠杆臂末端的配重块与弹簧预紧力配合，可实现更精准的泄压阈值调节，适配低压工况下的稳定压力控制需求。从实际应用场景来看，这类结构的泄压阀常被用在小型常压储水罐、低压蒸汽管路、实验室小型流体试验台的压力泄放回路中，相比全封闭弹簧式泄压阀，杠杆配重结构的压力调节过程更直观，运维人员无需拆解阀盖即可通过增减配重块、调整配重位置快速改变泄放压力设定值，适合需要频繁调整压力阈值的试验类工况。

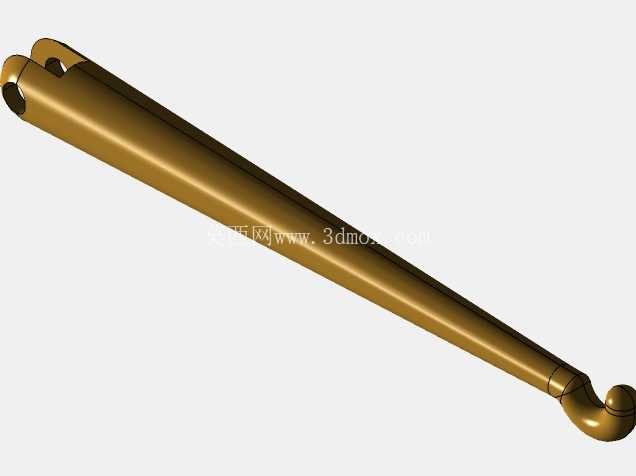

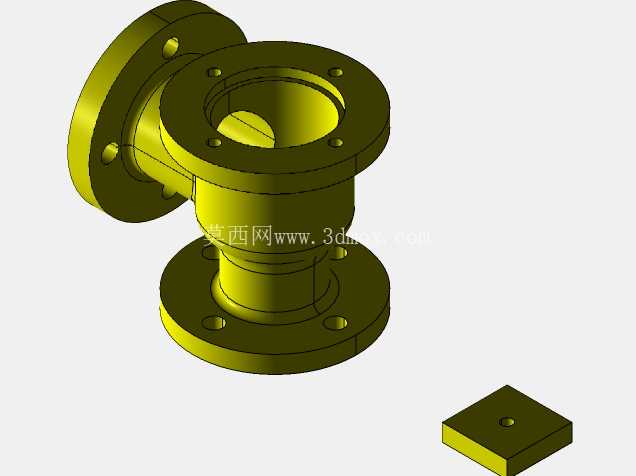

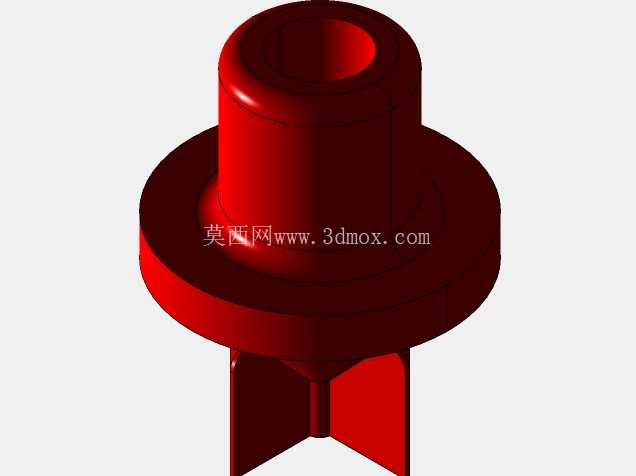

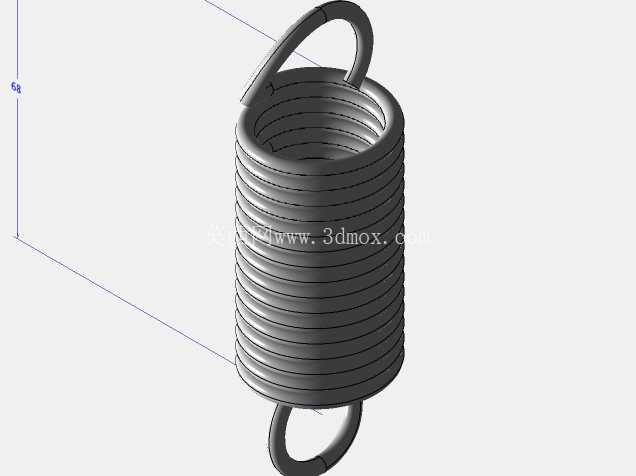

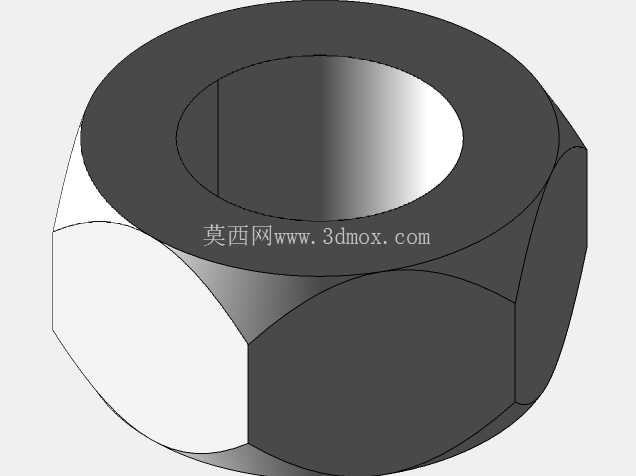

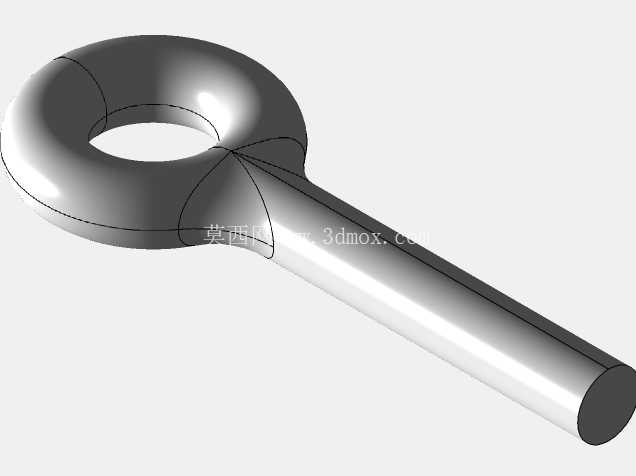

　　从功能特性来看，该阀采用法兰式安装接口，阀体下部为直通式流道，介质从侧部法兰进入阀腔，当阀腔内部压力超过设定阈值时，介质压力推动阀瓣向上运动，压缩阀杆上部的复位弹簧，同时带动杠杆臂绕支点转动抬起，介质从阀瓣与阀座的间隙处向上溢出，顺着阀体上部的导流结构排出，避免压力持续升高；当阀腔压力回落至安全值时，弹簧弹力配合杠杆配重的重力共同作用，推动阀瓣回落压紧阀座，实现密封截止。阀杆与阀体之间设置有导向套结构，可保证阀瓣升降过程中始终与阀座保持同轴度，避免偏磨导致的密封失效问题，杠杆支点处采用销轴铰接结构，铰接位置预留有润滑脂注油孔，长期使用时可定期加注润滑脂降低转动摩擦阻力，保证压力动作的灵敏度。

　　设计过程中，首先需要根据额定泄放压力确定杠杆的力臂比，阀瓣的有效受压面积、弹簧预紧力、配重块重量三者需要通过力矩平衡公式反复校核，既要保证超压时阀瓣能够及时全开泄放，也要避免回座压力过低导致介质过度排放。阀体的法兰连接尺寸遵循通用管路法兰标准，安装时可直接与同通径的管路法兰配对，无需额外制作过渡接头；阀座密封面采用堆焊硬质合金的结构设计，可耐受含少量固体颗粒介质的冲刷，延长密封副的使用寿命。从安装边界来看，该阀安装时需要保证杠杆臂的活动范围内无其他设备构件遮挡，预留出至少一倍杠杆长度的操作空间，方便后期调整配重位置、开展定期校验工作；阀体上部的弹簧腔设置有防尘罩结构，可避免环境中的粉尘、水汽进入弹簧腔导致弹簧锈蚀，保证弹簧弹力长期稳定。

　　不同于内置弹簧的全封闭泄压阀，这款杠杆式结构的泄压阀所有动作部件均外露可视，日常巡检时可直接观察杠杆的动作状态判断阀门是否存在卡涩、泄漏问题，运维排查效率更高。阀瓣的开启高度与介质压力呈线性对应关系，小超压状态下阀瓣小开度泄放，压力快速回落时可及时回座，避免全开状态下的介质大量浪费；当压力持续升高超过设定值10%时，杠杆带动阀瓣达到全开位置，满足大流量泄放的需求。在结构细节上，阀杆与弹簧之间设置有弹簧座，弹簧座与阀杆采用球面接触，可补偿阀杆微量倾斜带来的弹簧偏载问题，避免弹簧长期偏心受力出现永久变形；配重块采用开口式锁紧结构，调整位置时只需松开锁紧螺钉即可沿杠杆臂滑动，调整到位后拧紧螺钉即可固定，无需额外拆卸部件。
