气动冲击钻结构设计三维数字模型

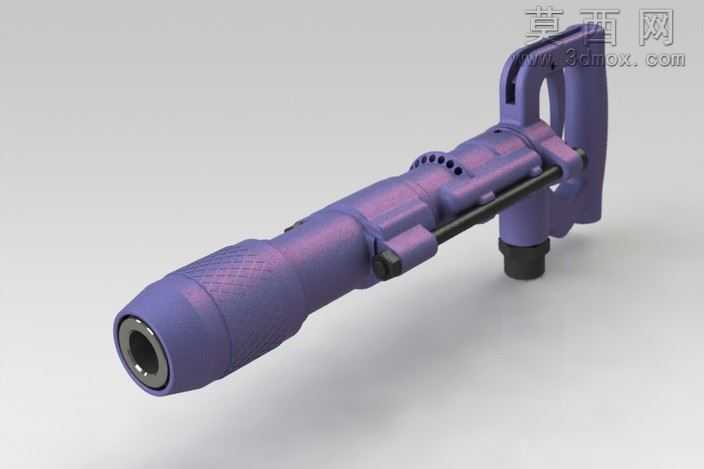

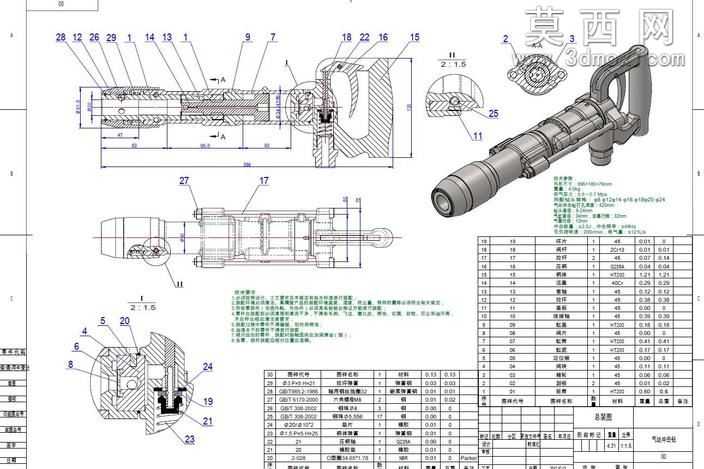

本作品为气动冲击钻的完整三维设计模型，依托三维建模软件完成全参数化构建，完整还原了气动冲击钻从外部握持结构到内部气动冲击传动组件的全部细节。建模过程中首先依据气动冲击类工具的工作原理进行整体方案规划，明确压缩空气驱动、活塞往复冲击、钻套旋转进给的核心运动逻辑，先完成整体外形轮廓的草绘与曲面构建，兼顾手持操作的人体工学弧度，保证握持区域的曲面贴合手部自然形态，避免操作硌手的问题。内部结构建模严格遵循气动工具的传动逻辑，依次构建进气阀组、配气腔体、冲击活塞、转动套、钻夹头连接结构、排气通道等核心组件，每一处配合间隙都参照五金工具的行业设计标准设定，保证活塞往复运动的行程、配气切换的时序都符合实际气动冲击钻的工作参数，所有零件的装配约束完全按照实际装配关系设置，可实现运动仿真模拟，直观展示压缩空气进入腔体后推动活塞往复冲击、同时带动钻套旋转的完整工作过程。材质渲染阶段针对不同部件的实际材质进行对应设置，外部握持手柄采用防滑橡胶材质，调整漫反射粗糙度模拟橡胶的哑光防滑质感；金属壳体采用高强度合金钢材质，添加细微的磨砂金属纹理还原工业工具的表面处理效果；内部运动组件采用高耐磨合金材质，调整金属反光度体现精密加工零件的光洁质感；密封件采用丁腈橡胶材质，还原橡胶密封件的弹性质感。设计过程中充分考虑工具的实际使用需求，在排气通道位置设计了导向结构避免排气直吹操作人员，手柄位置预留了辅助握持的安装位，整体结构紧凑，各部件的受力位置都做了加强结构设计，既保证模型的外观还原度，也完整复现了真实产品的结构合理性与工程设计逻辑，可作为气动工具设计参考、结构教学演示、产品改良设计的基础三维数字载体。
