带剖面结构的工程液压缸三维设计作品

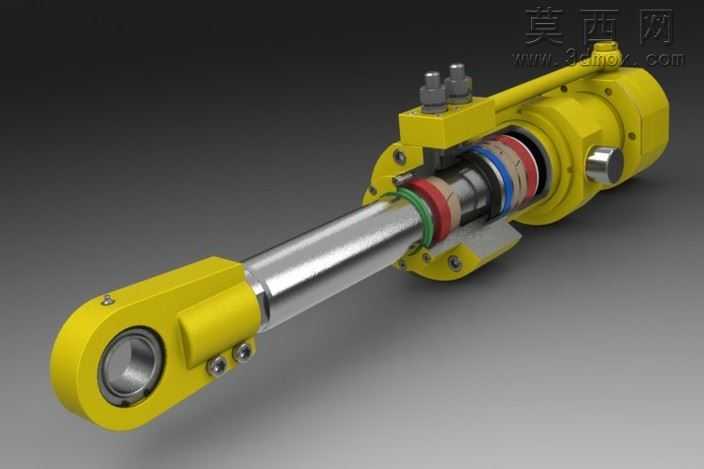

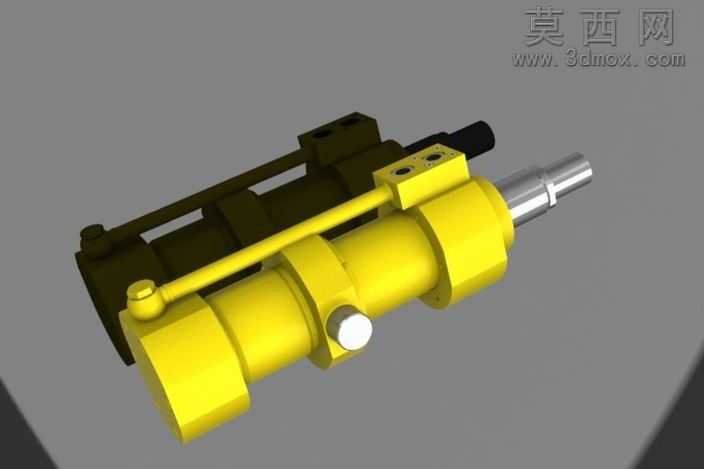

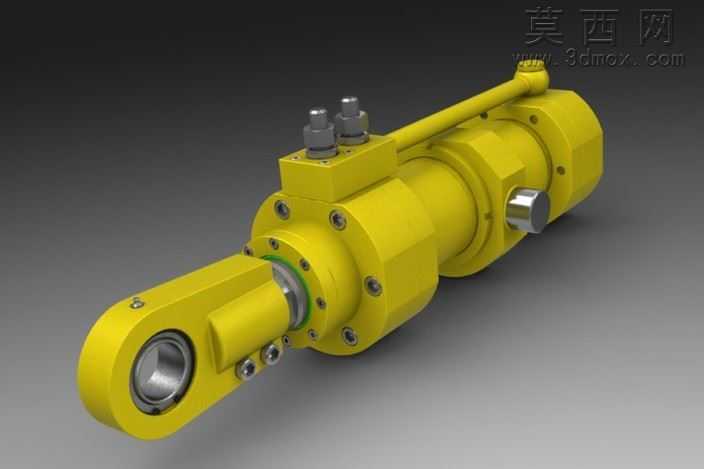

本作品为带剖面展示效果的工程液压缸三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循液压元件通用设计规范还原各部件尺寸比例与装配关系。建模过程中首先完成核心零件的独立建模：针对缸筒部分，通过旋转凸台特征生成主体结构，精准加工出进出油口、端盖连接螺纹位、密封件安装槽等细节结构，保证缸体内壁粗糙度相关的结构特征符合液压元件的精度要求；活塞杆部分采用拉伸与旋转组合特征，还原杆体的镀铬层对应结构、端部耳环的关节轴承安装位、杆端密封配合面，同时对耳环处的铰接孔、固定螺栓孔做了精确的位置约束，保证铰接运动的同轴度要求。针对剖面展示的内部结构，建模时单独拆分了活塞组件、各道密封件、导向套、缓冲装置等独立零件：活塞部分还原了活塞与活塞杆的连接锁紧结构，区分出活塞密封、支撑环、导向带的不同安装槽位；密封件部分根据液压油缸的密封选型规范，分别建模了活塞杆防尘圈、杆用密封圈、活塞密封圈、静密封O型圈等不同结构，通过不同的特征区分各密封件的截面形态，清晰展示密封系统的排布逻辑。渲染阶段采用KeyShot完成材质与光影设置，外缸体、耳环等结构件采用亮黄色工业油漆材质，调整材质的粗糙度与反光度还原工程机械液压件的典型涂装质感；活塞杆部分采用抛光金属材质，模拟镀铬活塞杆的高光金属效果；内部密封件分别采用黑色丁腈橡胶、彩色聚氨酯等不同材质区分，金属衬套、紧固件采用镀锌钢、不锈钢等差异化金属材质，通过材质差异清晰区分不同功能的零件。光影设置采用柔和的工作室布光，在剖面区域补充辅助光突出内部结构的层次，避免内部零件出现光影过暗无法辨识的问题，同时添加柔和的地面阴影增强模型的立体感。设计思路上采用半剖展示的形式，在保留液压缸外部完整安装结构的同时，直观呈现内部的活塞运动腔室、油道走向、密封排布、缓冲结构，既可以用于液压传动的教学演示，也可作为液压系统设计时的元件选型参考，模型各零件保留完整的装配约束关系，可进行运动仿真模拟活塞杆的伸缩动作，验证行程范围与结构干涉情况，所有配合面均按照实际装配公差设置间隙，还原真实液压缸的装配逻辑。
