分离式液压千斤顶油缸三维结构设计

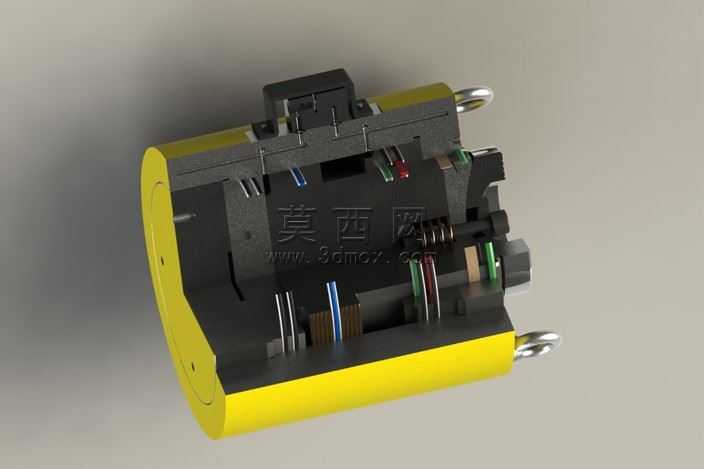

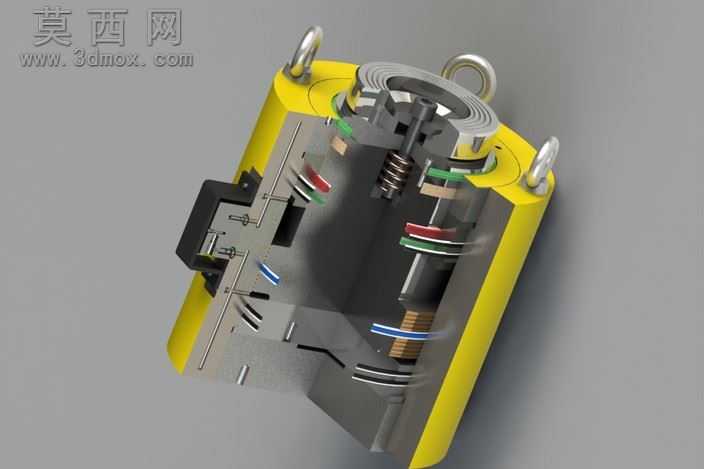

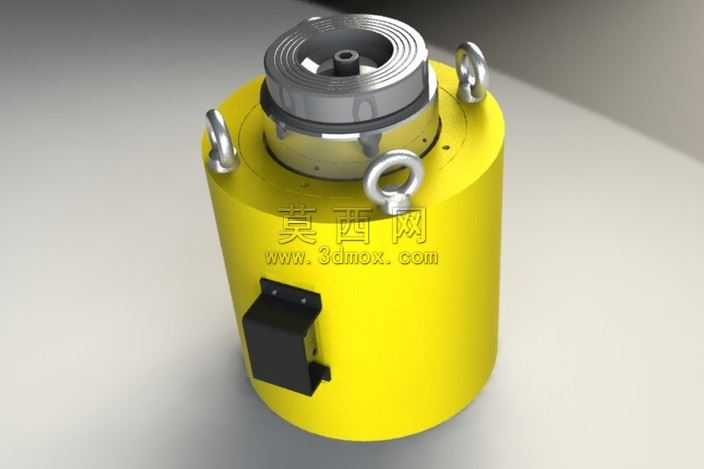

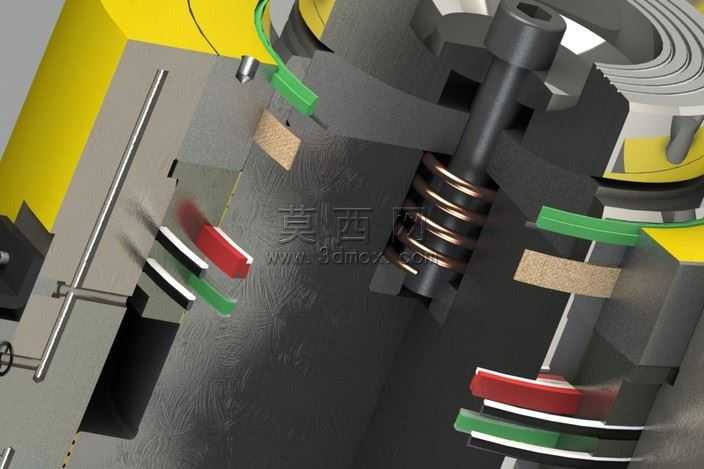

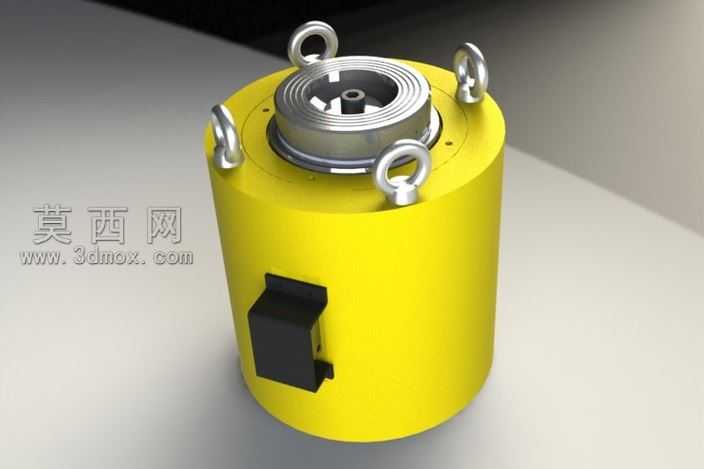

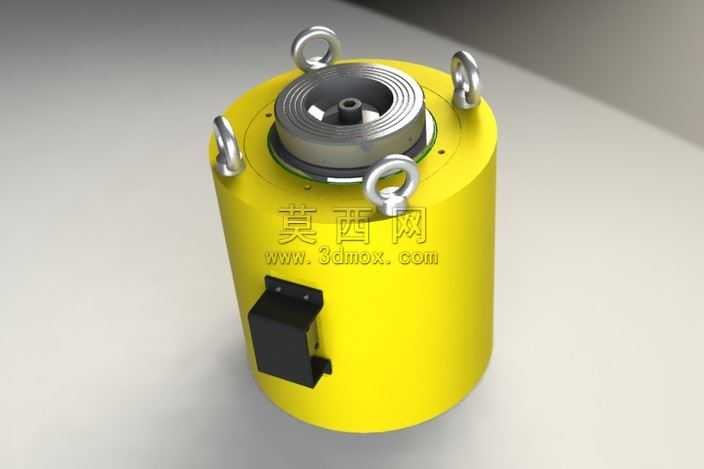

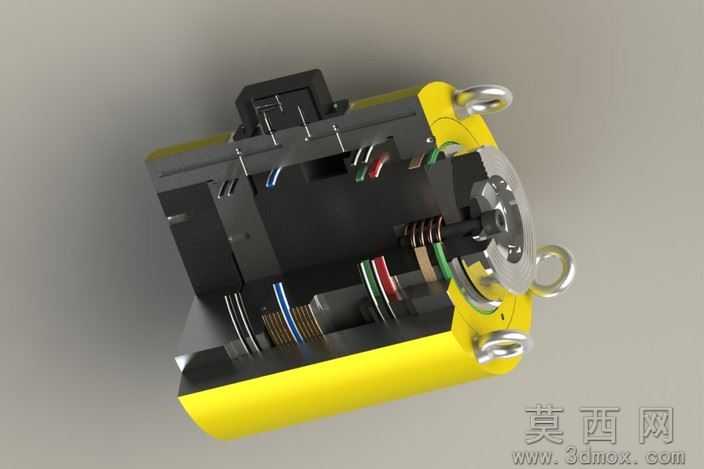

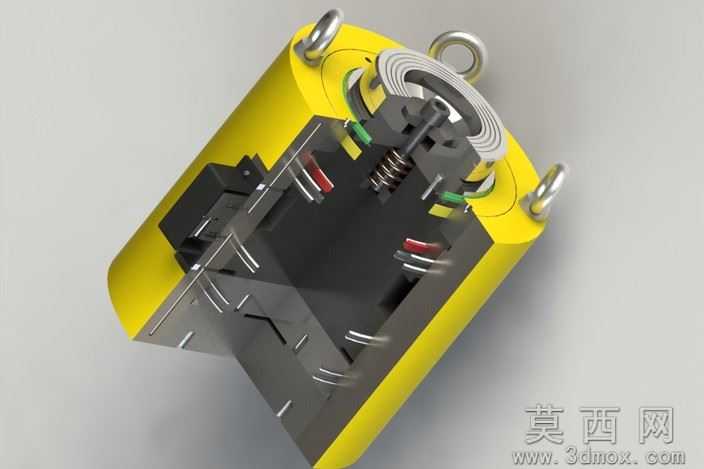

本模型为分离式重载液压千斤顶油缸的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以缸体的中心轴线为全局设计基准，先绘制缸筒的回转截面草图，通过凸台拉伸与旋转特征完成黄色缸体主体的基础造型，严格控制缸体内径、外壁厚度的尺寸公差匹配重载液压工况的强度要求。缸体顶部的集成端盖部分，采用多步旋转切除与凸台叠加完成密封槽、油道接口的细节建模，端盖周向均匀布置的四个吊环结构，单独建模后通过圆周阵列特征完成装配定位，每个吊环的铰接孔、圆角过渡结构均做了细化处理，保证吊环承重受力的结构合理性，避免应力集中问题。缸体侧面的黑色快接油口模块，单独绘制块体结构后做边角倒角处理，与缸体侧壁做贴合定位，还原实际液压油缸的油路接口形态。材质与渲染阶段，为缸体主体赋予亮黄色金属漆材质，调整漆面的粗糙度、反光度参数还原工业设备漆面的哑光金属质感；顶部金属端盖与吊环部分赋予抛光不锈钢材质，调整金属反射强度与环境贴图参数，呈现金属机加工后的亮面金属光泽；侧面油口模块赋予磨砂黑色工程塑料材质，通过不同材质的质感差异区分部件功能分区，渲染时采用柔和的工作室环境光，搭配局部补光突出缸体的圆柱曲面轮廓与部件细节，避免金属部件出现过曝反光问题。结构设计上，该油缸为单作用重载液压油缸，缸体内部预留了活塞安装腔、密封件安装位的结构空间，顶部端盖设计了多层密封槽结构用于安装防尘圈、密封圈，保证高压油液的密封性能，周向吊环用于油缸的吊装转运，侧面油口用于连接外部液压油管输入高压油驱动活塞顶升，整体结构紧凑，壁厚设计满足大吨位顶升的强度要求，所有部件的连接定位均符合液压千斤顶的实际装配逻辑，建模过程中对所有锐边做了圆角过渡处理，还原实际工业产品的加工工艺特征，无多余的冗余特征，模型结构完整可用于液压元件的结构展示、装配教学以及衍生设计参考。
