巧克力精磨用轮碾式石磨设备结构

　　这款轮碾式石磨设备主要面向巧克力生产的精磨工序，也就是行业内常说的MELANGER工序，在精品巧克力工坊、小型食品加工车间的应用场景十分普遍，区别于大型工业化连续式精磨生产线，这类设备更适配小批量、多品类的巧克力原料加工需求，可完成可可液块与糖、乳粉等配料的混合、研磨、精炼一体化作业，最终将物料研磨至符合巧克力口感要求的细度，同时在研磨过程中完成物料的揉混、脱除不良挥发性风味的作用。

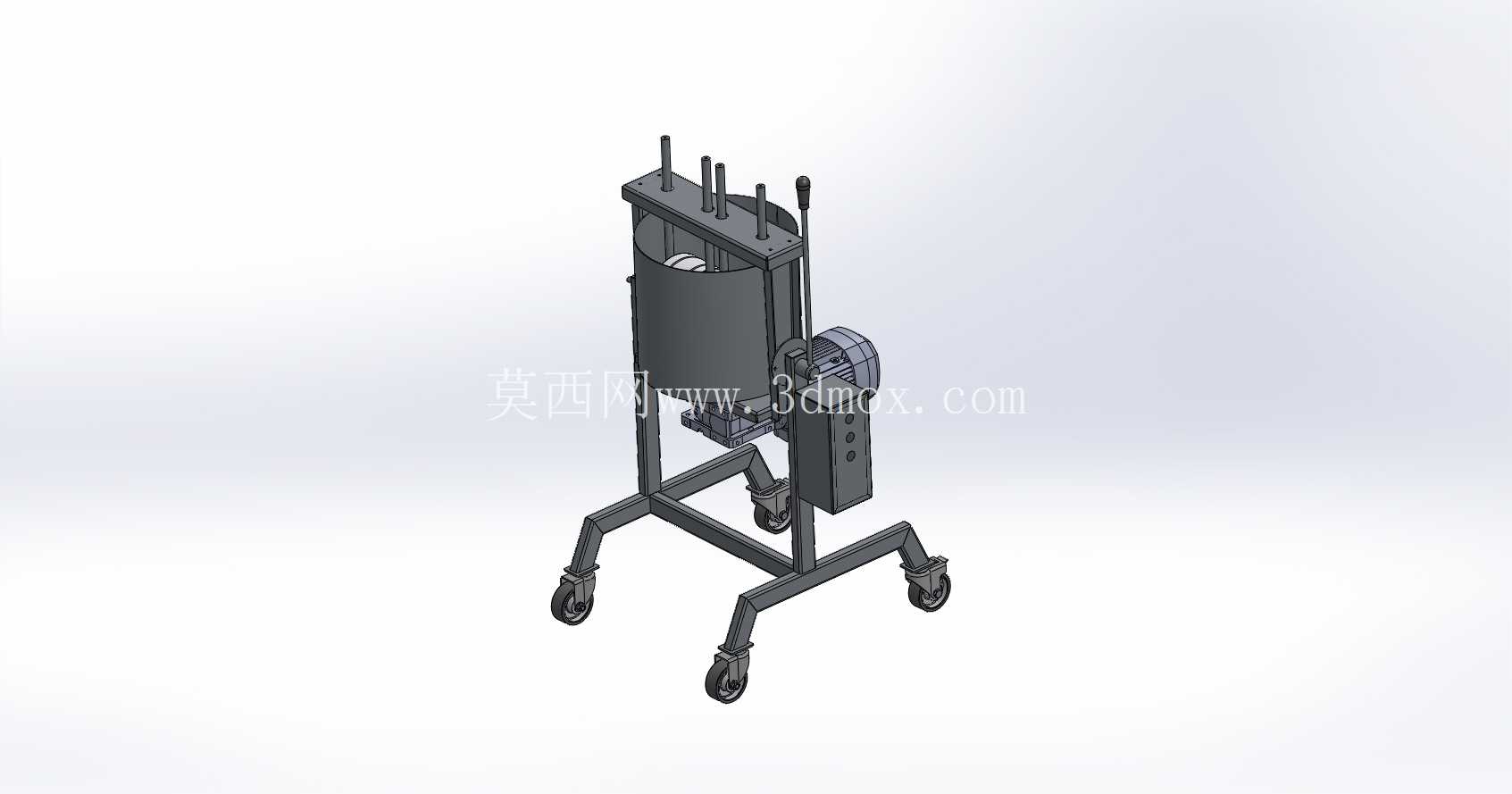

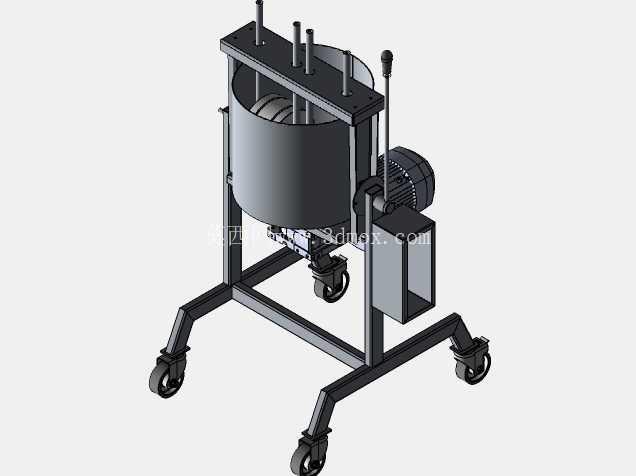

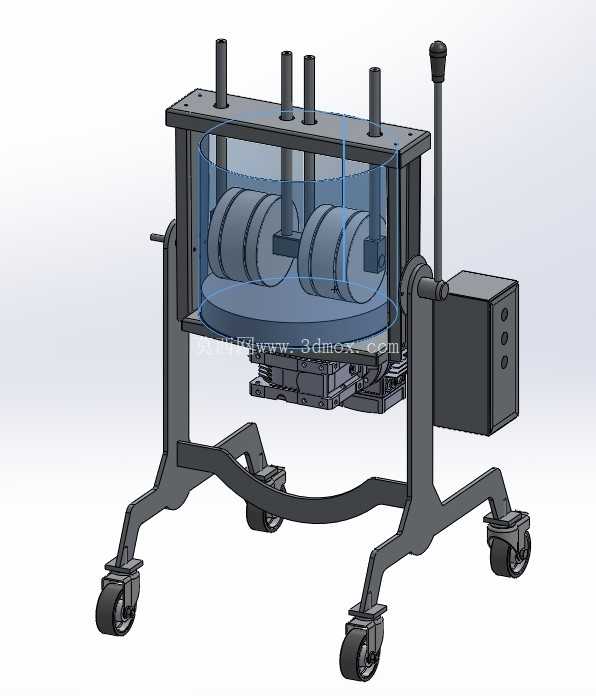

　　从结构设计来看，设备整体采用框架式方管焊接机架作为承载主体，底部配置四个带刹车的万向脚轮，兼顾设备的工位移动灵活性与作业时的位置固定需求，机架的立柱与横梁连接处采用满焊后打磨处理，避免焊接应力带来的机架变形，保证研磨作业时机架的稳定性，降低运行过程中的振动传递。设备核心的研磨腔体采用圆筒式结构，腔体底部为天然花岗岩磨盘基座，上方配置多根垂直布置的压料与碾轮安装立柱，碾轮采用与磨盘同材质的花岗岩制作，依靠碾轮自身重力与转动过程中的剪切力，对腔体内的物料进行持续碾压与研磨，这种石质研磨接触面不会与可可脂等酸性物料发生反应，能最大程度保留巧克力的原始风味，避免金属磨具带来的金属味残留。

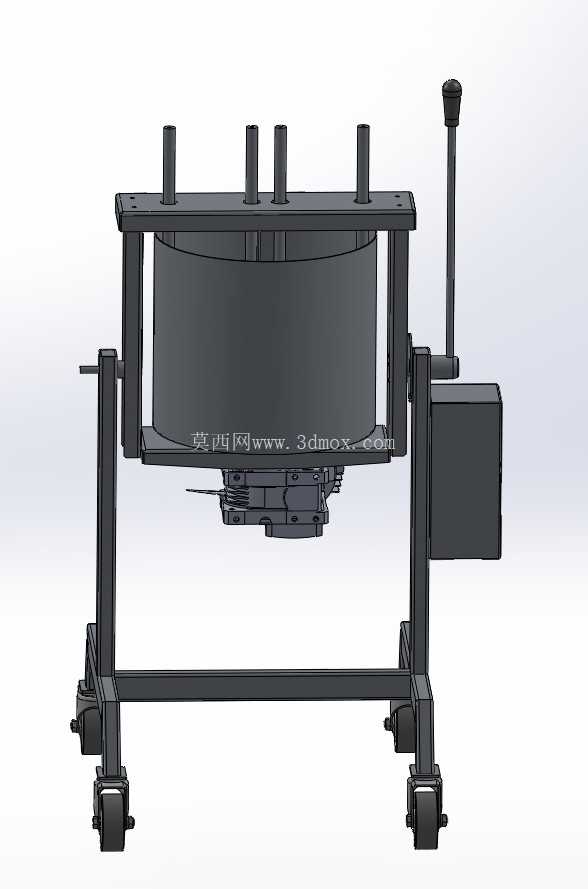

　　设备的驱动单元布置在研磨腔体的正下方，采用减速电机直连磨盘转轴的传动结构，省去了中间皮带或齿轮传动的间隙，传动效率更高，同时驱动单元外侧设置独立的电气控制箱，控制箱旁伸出操作手柄，可实现设备的启停、转速调节等操作，控制箱的防护等级满足食品加工车间的清洁要求，可耐受日常的水汽与清洁冲洗。机架上方的四根垂直立柱除了作为碾轮的安装定位结构外，还可作为物料添加时的防护架，避免作业过程中异物落入研磨腔体，同时在设备需要清理维护时，可通过立柱上的快拆结构将上部碾轮组件整体吊起，方便对磨盘与腔体内部进行彻底清洁，符合食品加工设备的卫生设计要求。从安装边界来看，设备整体的占地面积控制在1.2米见方以内，整体高度不超过1.5米，不需要额外的地基固定，放置在平整的硬化车间地面即可投入使用，设备的进料口位于腔体上部，作业时可直接从立柱间隙添加物料，出料口设置在腔体底部侧方，研磨完成后可通过倾斜腔体的结构将成品物料导出，操作流程不需要额外的辅助工装。

　　在设计思路上，这款设备优先考虑了食品加工场景的清洁需求与小批量生产的灵活性，所有与物料接触的结构都采用圆弧过渡，不存在清洁死角，机架表面采用食品级环氧喷涂处理，耐清洁剂腐蚀同时不会脱落污染物料；脚轮的配置让设备可以在不同生产工位之间灵活转移，不需要预留固定的安装位置，适合生产空间有限的小型工坊使用；研磨组件的石质材料选择经过硬度与耐磨性验证，长期使用不会出现过度磨损导致的物料细度不达标问题，碾轮与磨盘之间的间隙可通过上部的调节结构进行微调，适配不同研磨阶段的细度要求，从粗混到精磨的全过程都可以在同一台设备上完成，不需要额外配置其他混合或研磨设备。设备的操作手柄设置在机架侧方的人体工学高度位置，操作人员站在设备旁即可完成所有操作，不需要过度弯腰或抬手，降低长时间作业的操作疲劳；驱动单元与研磨腔体之间设置密封隔热结构，避免电机运行产生的热量传递到研磨腔体内，导致可可脂因温度过高出现品质变化，保证研磨过程中物料温度始终控制在巧克力加工的合适区间内。
