英特尔SATA接口固态硬盘外观结构设计

项目分类:数码产品 发布时间:2024-12-07 ID:830408
  • 英特尔SATA接口固态硬盘外观结构设计
  • 英特尔SATA接口固态硬盘外观结构设计
  • 英特尔SATA接口固态硬盘外观结构设计
  • 英特尔SATA接口固态硬盘外观结构设计
  • 英特尔SATA接口固态硬盘外观结构设计

  做消费电子结构设计快十二年,经手的存储类产品外壳方案少说也有七八十套,这次拆解复刻的这款英特尔SATA固态硬盘结构,是当年2.5英寸消费级SSD普及阶段的经典公版优化方案,很多刚入行做存储结构的工程师,都拿这类成熟方案练过结构公差配合的基本功。先从安装边界说起,这款盘严格遵循2.5英寸SATA硬盘的通用安装规范,长宽尺寸控制在100mm×70mm的标准区间,整体厚度7mm,刚好适配笔记本硬盘位、台式机机箱2.5寸支架、工业工控机存储仓位的安装尺寸,安装孔位完全对齐行业通用的四个底脚固定孔,孔位公差控制在±0.1mm以内,不管是上M3机械螺丝固定,还是用免工具卡扣支架,都不会出现对位偏差,不会出现装到一半孔位对不上、盘体卡不进仓位的问题,这点在批量装机的场景里尤其重要,工厂流水线装配的时候,公差超差0.2mm就可能导致整批产品装配效率下降三成。

  从应用场景来看,这款结构方案的适配面非常广,除了常规的台式机、笔记本升级替换机械硬盘的场景,在工业控制领域的嵌入式工控机、数字监控设备的本地存储单元、老旧办公设备的存储升级改造里,这类标准尺寸的SATA SSD都是首选,因为它不需要额外的转接支架,不需要调整机箱内部的走线空间,替换原有机械硬盘的时候可以直接原位安装,SATA接口的金手指定义完全遵循行业通用规范,插上去就能识别,不需要额外的驱动适配,对于运维人员来说,这种标准化的产品能减少大量现场调试的工作量。

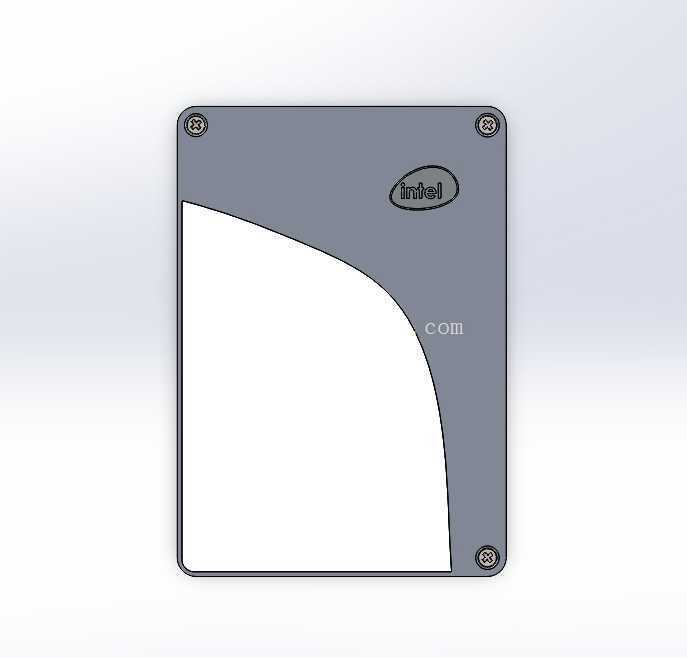

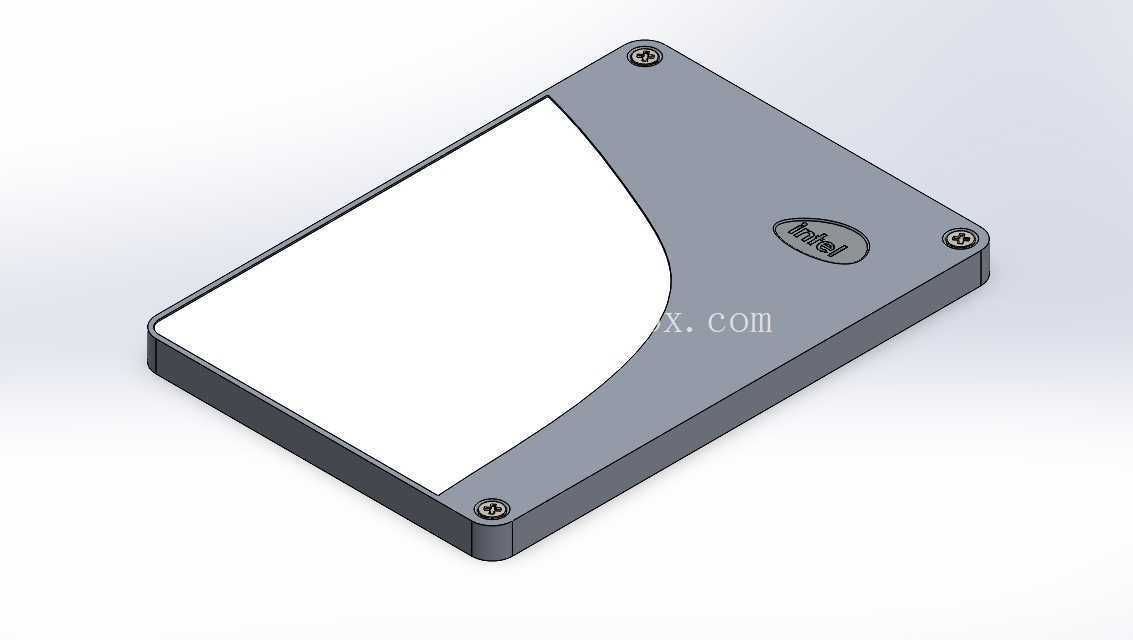

  再看产品的功能特性,整个外壳采用上下盖扣合的结构设计,上盖做了流线型的曲面切角造型,既区别于早期全矩形的公模外壳,又没有为了造型牺牲结构强度,外壳材质选用0.8mm厚度的冷轧钢板,表面做哑光喷塑处理,既能屏蔽内部PCB工作时产生的电磁干扰,避免对主板上其他敏感元件造成信号影响,又能提供足够的结构强度,承受安装时的螺丝锁紧力,以及日常使用中的轻微挤压、震动,不会出现外壳变形挤压内部PCB导致元件虚焊的问题。外壳四个角做了R2的圆角处理,避免安装的时候锐角划伤操作人员的手,也不会刮花机箱内部的其他线材。正面的英特尔标识采用凹陷蚀刻工艺,不是后期丝印或者粘贴的标签,长时间使用不会出现标识磨损脱落的问题,工业场景下设备使用年限长达五到八年,蚀刻标识能保证整个产品生命周期内的品牌识别度。

  设计思路上,这款结构没有做多余的花哨设计,所有结构特征都服务于功能需求:上下盖的扣合边做了0.5mm的止口配合,扣合后缝隙控制在0.1mm以内,既可以防止日常使用中灰尘进入壳体内部附着在PCB上导致散热不良,又能在批量生产的时候简化装配流程,工人只需要对准扣位按压就能完成上下盖的预固定,之后再锁上底壳的两颗固定螺丝就能完成整机组装,比全螺丝固定的方案少了一半的锁螺丝工序,能有效提升装配效率。内部的PCB定位柱和壳体一体冲压成型,不需要额外加装塑料定位柱,减少了零部件数量,也降低了供应链的管理成本,PCB装配的时候直接对准定位柱放进去,就能保证SATA金手指和外壳端面的位置度公差,不会出现金手指歪斜导致插不进主板接口的问题。散热设计上,壳体内部没有做多余的散热鳍片,依靠金属壳体和内部主控、闪存颗粒之间的导热垫接触,把工作时产生的热量传导到整个金属外壳上散出,对于SATA SSD普遍5-10W的功耗来说,这种被动散热的方案完全足够,不需要额外加装风扇,没有活动部件也就不存在风扇积灰、轴承磨损的问题,能提升产品的长期使用可靠性,在工业场景高粉尘、长时间连续运行的环境下,无活动部件的散热方案优势尤其明显。

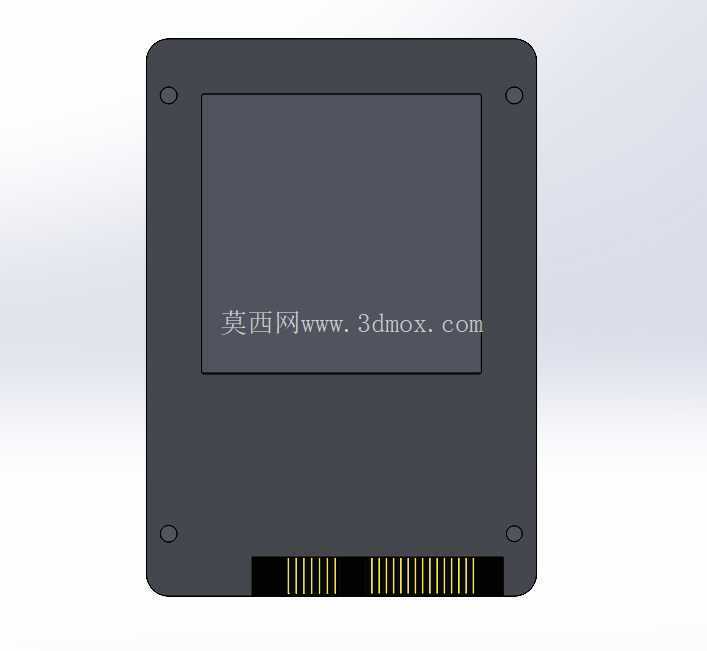

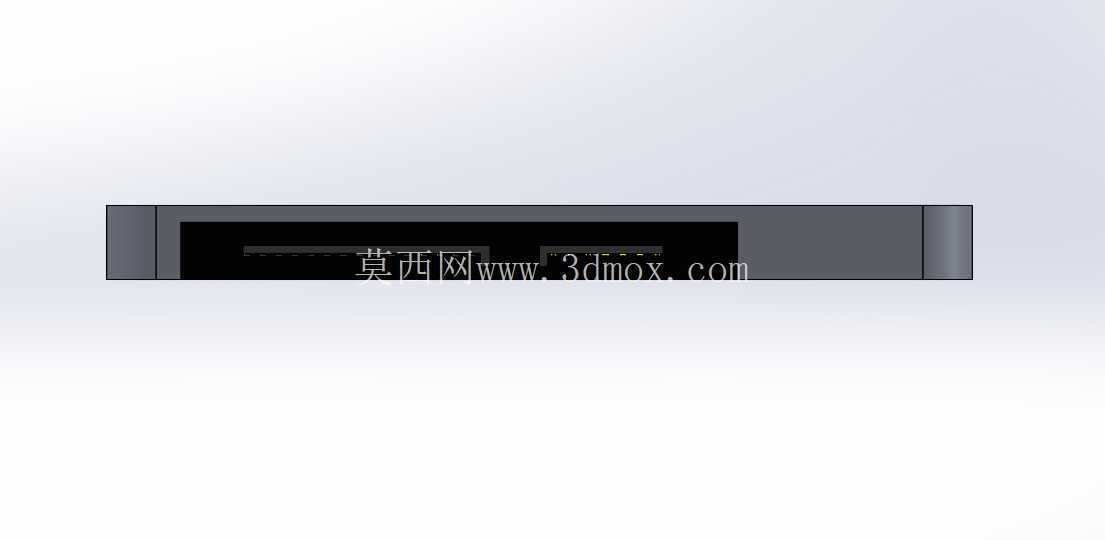

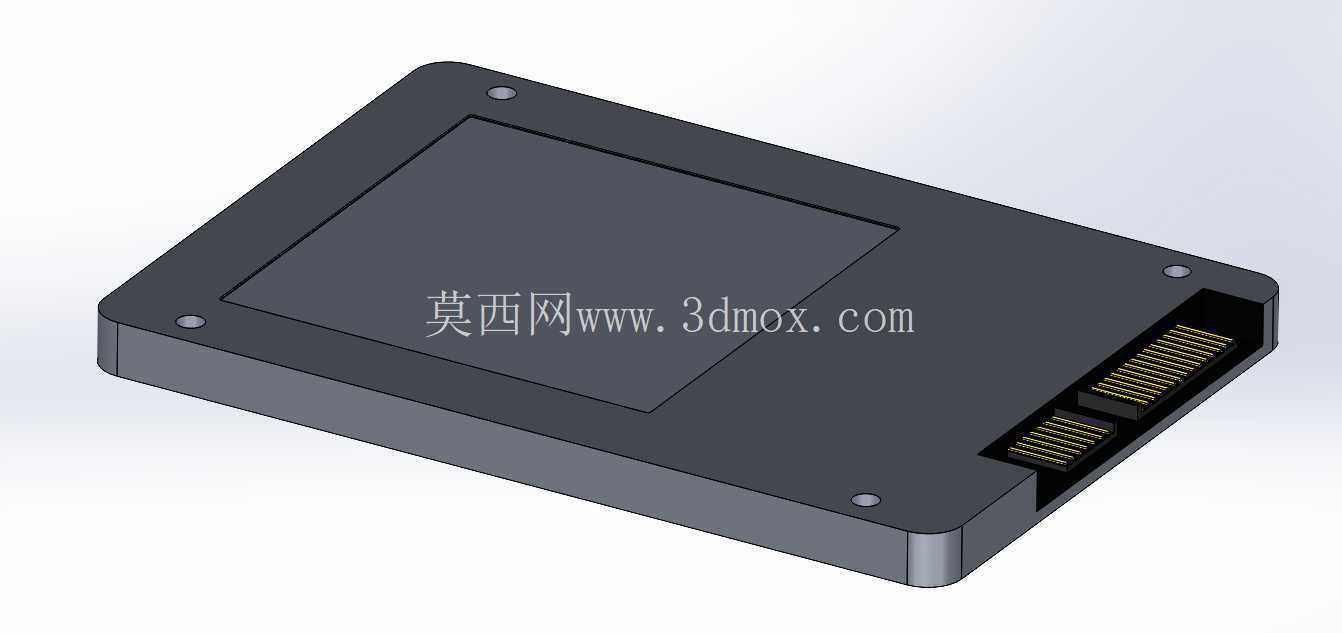

  接口部分做了突出的限位挡边,当硬盘插入SATA接口的时候,挡边会顶到接口端面,保证金手指的插入深度刚好符合规范,不会出现插不到位导致接触不良,或者插得过深顶坏接口内部弹片的问题。底壳的四个固定孔位做了沉台设计,螺丝锁入后螺丝头不会突出壳体表面,保证盘体放到平整桌面上的时候是完全水平的,安装到硬盘支架上的时候也不会因为螺丝头突出导致盘体倾斜,影响对位精度。很多新手工程师做结构设计的时候容易忽略沉台的细节,结果锁完螺丝螺丝头突出0.3mm,装到笔记本硬盘位的时候就会顶到D壳,导致外壳装配缝隙变大,这些细节都是经过多代产品迭代验证出来的实用设计。

  从结构建模的角度来说,这款产品的建模难点在于上盖的曲面切角部分,要保证曲面和平面的过渡顺滑,没有折痕,同时曲面部分的拉伸深度要控制在不影响内部PCB元件布局的范围内,不能为了外观造型压缩内部的元件空间,导致电容、电阻等 taller 元件和上盖干涉。建模的时候需要先确定内部PCB的元件高度极限,再反向推导外壳的内表面尺寸,之后再做外表面的曲面造型,最后做0.8mm的壳厚偏移,还要预留出导热垫的0.5mm压缩空间,保证装配后导热垫能刚好贴在主控和闪存颗粒表面,不会因为间隙太大导致导热失效,也不会因为压缩量太大压坏芯片表面。整个结构的拔模角度统一做了1度,所有的棱角都做了最小R0.3的圆角处理,符合冲压加工的工艺要求,不会出现冲压的时候应力集中导致壳体开裂的问题,也能减少模具的磨损,提升模具的使用寿命,批量生产的时候良率能控制在99.5%以上,这些都是面向量产的结构设计必须考虑的工艺细节,很多刚入行的设计师只看外观效果,忽略工艺要求,做出来的3D图看起来漂亮,实际开模生产的时候全是问题,要么冲不出来,要么良率太低成本下不来。
