内燃机动力传递核心曲轴结构设计

项目分类:通用机械零部件 发布时间:2026-02-28 ID:1142849

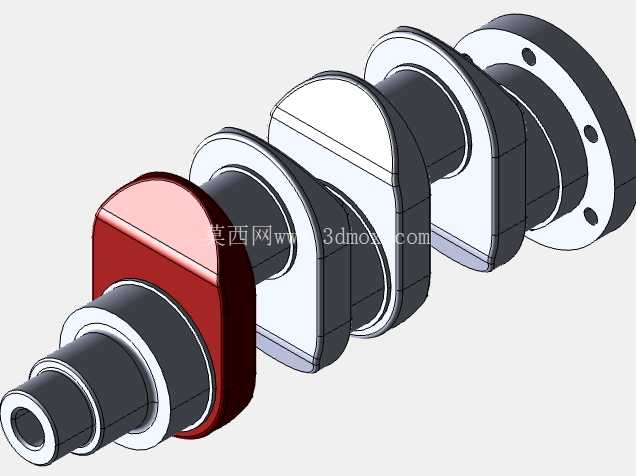

  • 内燃机动力传递核心曲轴结构设计

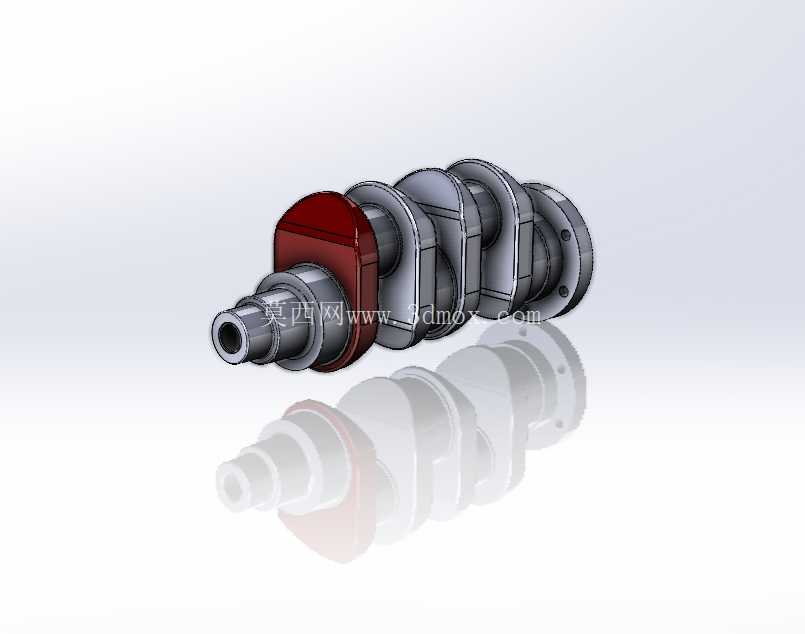

  • 内燃机动力传递核心曲轴结构设计
  • 内燃机动力传递核心曲轴结构设计

在往复式内燃机的动力传递链路中,曲轴是承担运动形式转换的核心承载部件,直接决定整机动力输出的平顺性与运行寿命。从实际装机场景来看,这类部件广泛适配车用汽油、柴油动力单元,也可通用在小型发电机组、农用机械的内燃动力端,所有依靠活塞往复做功输出旋转扭矩的热机设备,都需要匹配对应结构参数的曲轴完成动力输出。

做这款曲轴的结构设计时,首先要锚定的是活塞行程与曲柄半径的对应关系,曲柄销的偏心距直接决定活塞上下止点的位移量,这一参数需要和缸体的冲程设计完全匹配,一旦偏心距出现偏差,会直接导致活塞碰撞气门或者缸盖,造成整机报废。主轴颈的排布需要对应缸体主轴承座的安装位置,各轴颈的同轴度公差要控制在0.02mm以内,否则高速运转时会出现轴颈偏磨、振动超标的问题。

从功能实现逻辑来看,曲轴需要承接连杆传递来的活塞爆发压力,将分散在各个气缸的往复冲击力,转化为绕主轴颈轴线的连续旋转扭矩,再通过飞轮端传递给传动系统。为了抵消往复运动件产生的一阶、二阶惯性力,设计时在曲柄臂对应位置配置了平衡配重块,配重的质心位置与偏心质量需要经过精确动平衡计算,确保曲轴在额定转速区间运转时,轴承座承受的附加载荷控制在许用范围内,减少整机振动向车架或者固定基座的传递。

结构细节上,曲柄销与主轴颈的连接过渡位置采用了大圆角沉切设计,避免应力集中导致的曲轴疲劳断裂,这一位置是曲轴工作时应力最高的区域,圆角的粗糙度、滚压强化工艺都会直接影响部件的疲劳寿命。轴颈表面需要做高频淬火处理,硬度达到HRC55-62,匹配轴瓦的摩擦副要求,同时轴颈内部设计有贯通的润滑油道,连通主轴承座的压力油孔,工作时压力润滑油会通过油道到达各个曲柄销位置,为连杆轴承提供持续润滑,避免干磨烧瓦。

安装边界方面,主轴颈的直径尺寸需要和缸体主轴承孔、轴瓦的尺寸链完全匹配,轴向定位通常设置在中间或者后端主轴颈位置,控制曲轴的轴向窜动量在0.1-0.3mm之间,避免工作时曲轴轴向窜动撞击止推片。前端需要匹配正时齿轮、皮带轮、扭转减振器的安装位,键槽的位置度要满足正时传动的相位要求,否则会出现配气相位偏差,影响动力输出效率;后端的法兰结构用于连接飞轮,法兰端面的跳动公差需要严格控制,保证飞轮运转时的动平衡精度,连接螺栓的孔位需要和飞轮定位孔完全对应,采用过盈配合定位避免高速运转时连接松动。

实际选型匹配时,还要关注曲轴的材质与强化工艺,钢制锻压曲轴的强度更高,适配高增压、大扭矩的动力单元,球墨铸铁曲轴成本更低,多用于小排量自然吸气动力场景。不同缸数的曲轴,曲柄销的相位角排布存在明显差异,直列四缸机型的曲柄销采用180度相位排布,保证做功间隔均匀,运转平顺性更好;直列六缸机型则采用120度相位排布,惯性力平衡效果更优,整机振动更小。设计建模过程中,需要反复校验各运动部件的干涉情况,确保曲轴运转到任意角度时,曲柄臂、平衡块都不会和缸体、连杆、活塞裙部发生碰撞,同时预留足够的润滑油路布置空间,避免油道交叉位置出现壁厚不足的问题。
