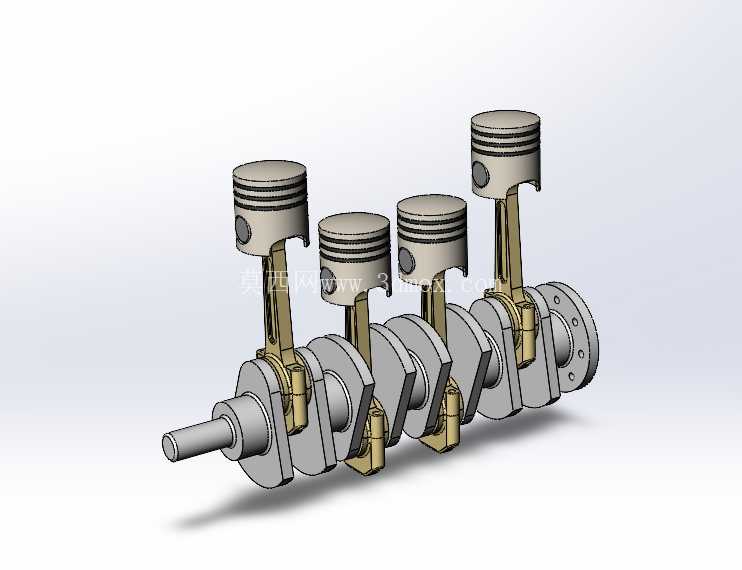

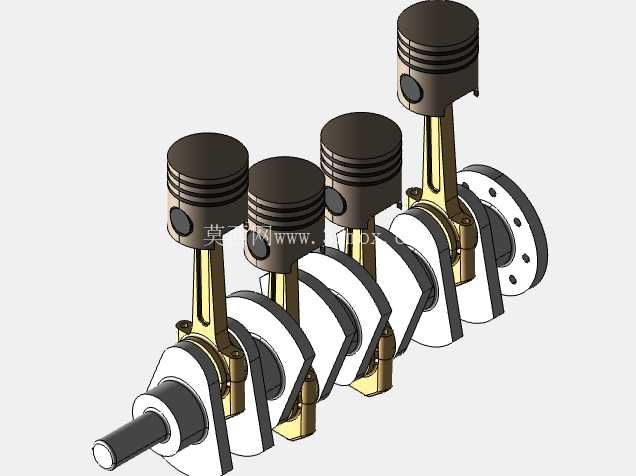

直列四缸内燃机曲柄连杆机构三维结构

这套直列四缸动力核心的三维结构，完整还原了内燃机核心做功转换单元的装配关系，是乘用车、小型工程机械动力系统中应用最广泛的结构形式之一。日常接触的家用燃油轿车、轻型载货车辆、小型工程动力设备里，这类结构的装机占比超过六成，核心作用是把燃油燃烧产生的气体膨胀压力，通过活塞往复运动转换为曲轴的旋转扭矩，最终向外输出动力驱动整车或设备运转。

从结构设计逻辑来看，整套机构采用等缸间距直列排布，四个活塞沿曲轴轴向依次错开180度曲轴转角布置，能保证四个缸的做功行程均匀错开，让曲轴运转的扭矩输出更平顺，相比三缸结构能大幅降低一阶往复惯性力带来的整机振动，相比六缸结构又能压缩整机轴向尺寸，适配前置前驱车型的机舱布局空间。建模过程中严格遵循量产机型的装配约束关系：活塞销与活塞销座、连杆小头衬套之间采用过渡配合约束，连杆大头与曲轴连杆轴颈之间预留了轴瓦安装间隙，曲轴主轴颈与缸体主轴承座的同轴度公差在建模时按IT6级精度设定，避免后续出工程图时出现装配干涉问题。

实际工程应用中，这套机构的运行工况直接决定了整机的动力输出特性与可靠性。活塞顶部的燃烧室凹坑造型是配合缸盖气门、喷油器位置设计的，建模时还原了凹坑的导流角度，能在进气行程形成合理的滚流比，提升油气混合效率；活塞环槽的宽度、深度尺寸按量产气环、油环的标准规格设定，保证装配后能实现可靠的气缸密封与缸壁润滑油刮除效果。连杆采用工字形截面造型，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少高转速下的惯性力载荷；曲轴的平衡块配置完全匹配四缸机的惯性力平衡需求，每个平衡块的质心位置经过校准，能抵消活塞、连杆往复运动产生的一阶、二阶惯性力，降低整机运转时的轴承载荷。

从安装边界尺寸来看，这套机构的轴向总长度适配1.6L-2.0L排量的直列四缸机型缸体尺寸，曲轴前端的带轮安装轴颈、后端的飞轮连接法兰都保留了标准安装接口，可直接匹配前端轮系、飞轮与离合器总成的装配需求。建模时所有运动部件都保留了合理的运动间隙：活塞与气缸壁之间预留了0.02-0.04mm的配缸间隙，避免热膨胀后出现拉缸故障；连杆大头与曲轴轴颈的侧隙、曲轴轴向窜动间隙都按量产机型的设计值设定，可直接用于运动仿真验证，模拟不同转速下的活塞运动轨迹、曲轴受力变形情况，也能作为教学演示模型，直观展示四冲程内燃机的做功循环过程，帮助初学者理解曲柄连杆机构的运动原理。

在结构细节处理上，活塞裙部设计了微椭圆造型，抵消侧压力作用下的活塞变形；曲轴的油道孔位置也做了还原，能展示压力润滑油从主油道流向连杆轴颈、活塞销的润滑路径，这些细节都是实际结构设计中必须考虑的工程要点，建模时没有做过度简化，能为后续的有限元强度分析、运动学仿真提供准确的模型基础。
