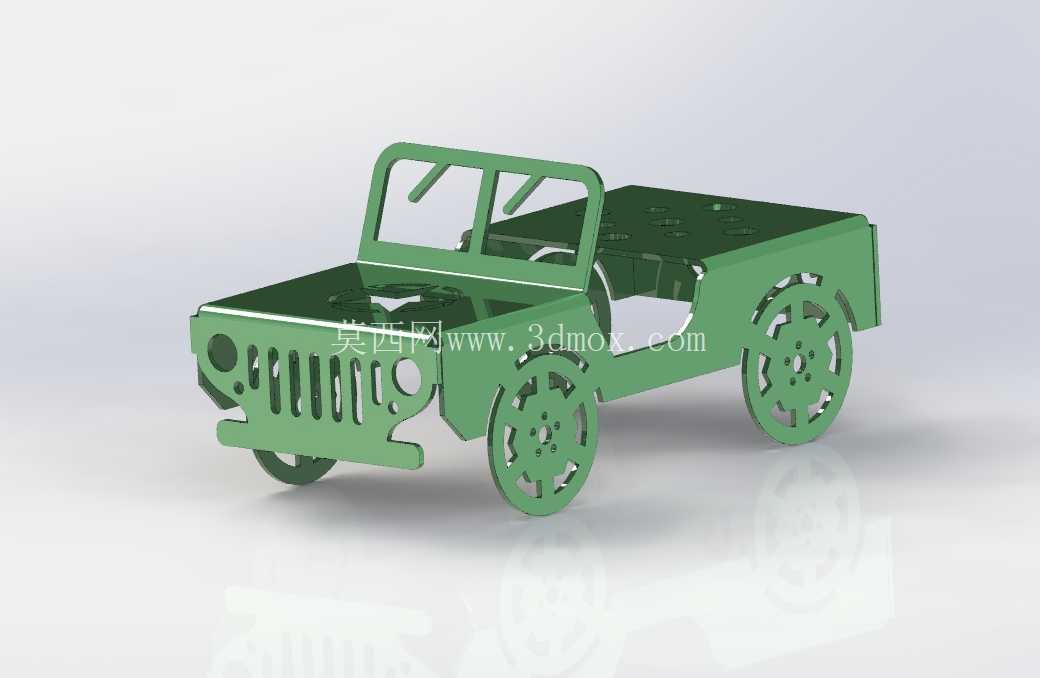

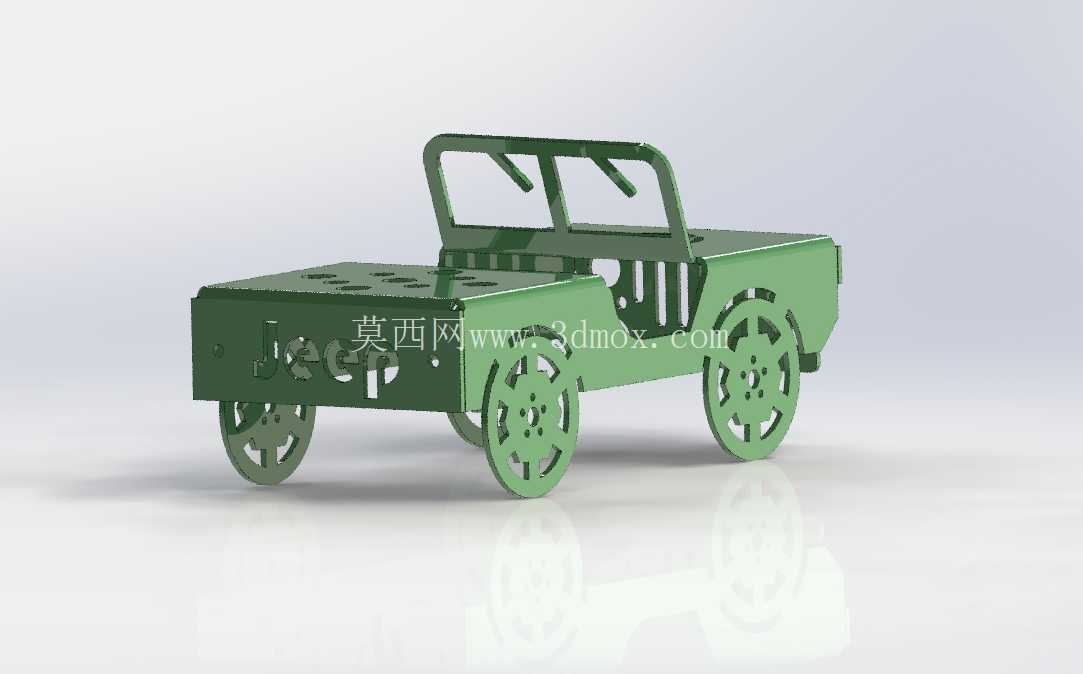

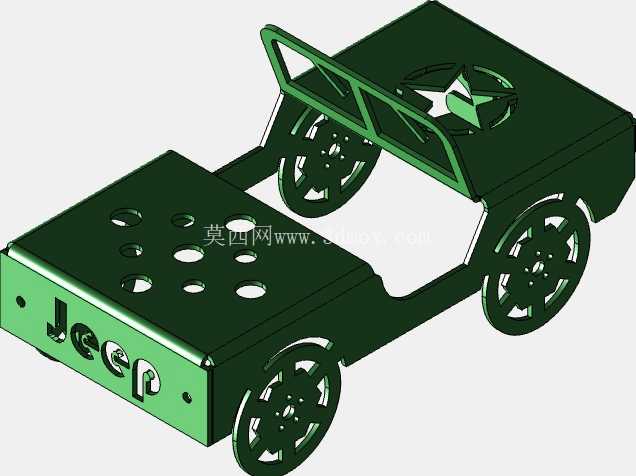

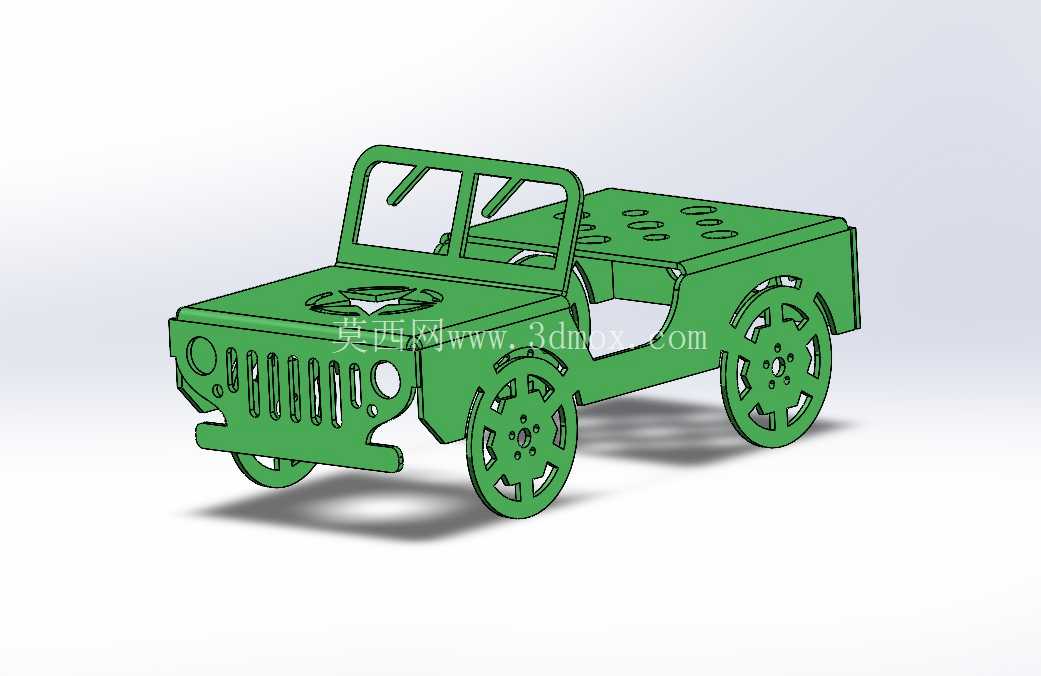

钣金拼装式吉普牧马人造型摆件结构设计

这款钣金拼装结构的吉普牧马人造型作品，核心面向文创教具、桌面工艺摆件、金属拼装玩具领域开发，整体采用等厚钣金板材激光切割后榫卯拼接成型，无需额外粘接或紧固件即可完成组装，适配中小批量文创产品加工、青少年科创实践教学、机械结构科普展示等多场景使用。从实际用途来看，该结构既可以作为金属拼装套件面向手工爱好者发售，也可等比例放大后作为商业美陈装置放置于越野主题场馆、汽车文化展厅，还可缩小尺寸作为金属钥匙扣、文创周边的结构原型，适配不同加工尺度下的生产需求。

功能特性层面，该结构完全还原初代军用吉普的核心识别特征，前脸七孔进气格栅采用一体化钣金切割成型，轮拱区域做了圆弧过渡处理避免锐边划伤，车轮部分采用辐条式镂空结构，既减少板材用料，也能在拼装后实现车轮的自由转动，车身座舱区域预留了挡风玻璃安装卡槽，可根据需求选配透明亚克力板材模拟挡风玻璃效果，后货厢区域做了平整化处理，可放置小型同比例配件拓展场景表现。整个拼装结构的所有连接点位均采用自锁式榫卯结构，拼接公差控制在0.1mm以内，组装完成后整体结构无松动，可承受日常摆放过程中的常规触碰，不会出现散架问题。

设计思路上，整个建模过程优先考虑板材加工的工艺可行性，所有零件均从同一厚度的金属板材上排版切割，无曲面冲压、折弯等复杂工序，普通激光切割机即可完成所有零件的加工，极大降低了生产端的设备门槛。建模时特意将所有拼接卡扣的受力方向做了优化，垂直于板材平面的受力由板材自身强度承担，平行于板材的拼接力由卡扣的楔形自锁结构抵消，避免长期使用后卡扣出现松脱。同时针对拼装的容错性做了冗余设计，每个卡扣的导入端做了15度倒角，即使零件存在轻微的加工误差，也能顺利完成拼接，降低普通用户的组装难度。车轮与车身的连接采用了轴孔间隙配合，轴径与孔径的间隙控制在0.2mm，既保证车轮转动顺畅，又不会出现车轮晃动幅度过大的问题。

外形尺寸与安装边界方面，常规桌面摆件版本的整体外廓尺寸控制在120mm长、65mm宽、70mm高的范围内，刚好可以放置于常规办公桌的置物架区域，不会占用过多桌面空间；所有零件展开排版后可在一张A4幅面的金属板材上完成全部切割，材料利用率超过85%，有效控制加工成本。如果作为美陈装置放大使用，可按照等比例缩放原则调整板材厚度，当整体尺寸放大到1.2米长时，搭配3mm厚度的冷轧钢板即可保证整体结构刚度，安装时仅需在底部预留4个M6的固定孔位，即可通过膨胀螺丝固定于地面或展台，无需额外的内部支撑骨架。针对不同的使用场景，还可对车身侧面的镂空区域做定制化修改，比如添加品牌标识、主题图案等，不影响整体结构的拼接强度。

从结构设计的细节来看，车身前脸的圆形车灯位置做了下沉式卡槽设计，可嵌入小型磁吸灯组实现发光效果，拓展产品的展示属性；车身底部做了加强筋结构，通过板材自身的折弯（哦不对，这个是平板拼接，应该是底部额外增加横向拼接的加强条），哦对，底部通过横向布置的两条拼接筋条连接左右车身侧板，提升整体的抗扭刚度，即使拿取时单手握持车身一侧，也不会出现车身变形的问题。所有零件的外露边缘均在建模时预留了0.2mm的倒角余量，加工后可通过简单的滚磨工艺去除毛刺，无需后续人工打磨，进一步降低后处理成本。
