螺旋螺旋输送机

螺旋螺旋输送机是一种用于散料连续输送的机械装置，常见于粮食、粉料、颗粒料、化工原料、铸造辅料、污水处理以及小型工艺生产线中。它的核心结构由中心管轴和连续缠绕在轴体外侧的螺旋叶片组成，工作时通过叶片旋转推动物料沿轴向移动，能够在水平、微倾斜或短距离提升工况下完成封闭输送。与皮带输送相比，螺旋输送结构紧凑，占用横向空间小，料槽容易封闭，粉尘外逸少，适合输送不宜敞开暴露的粉状、粒状或小块状物料。

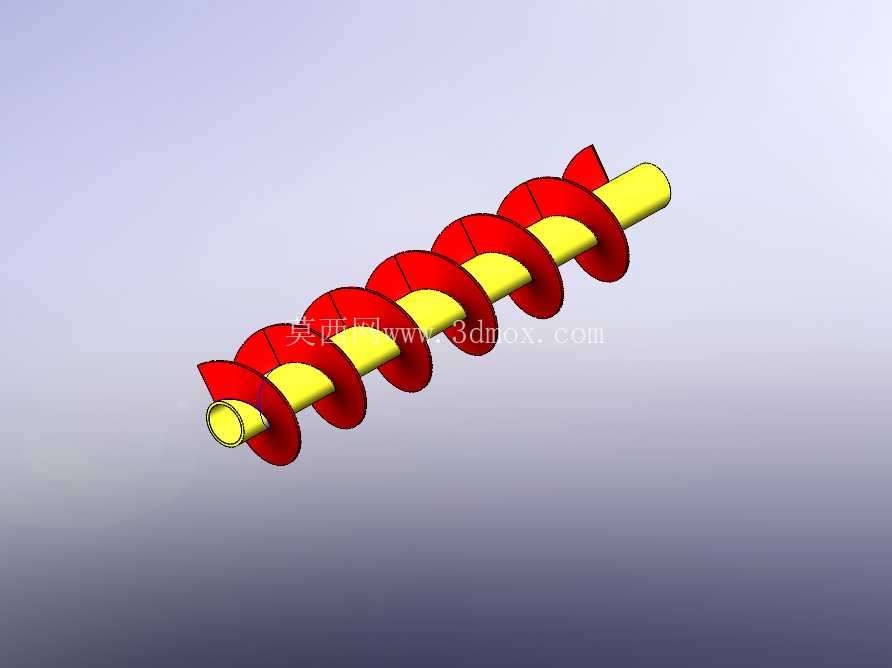

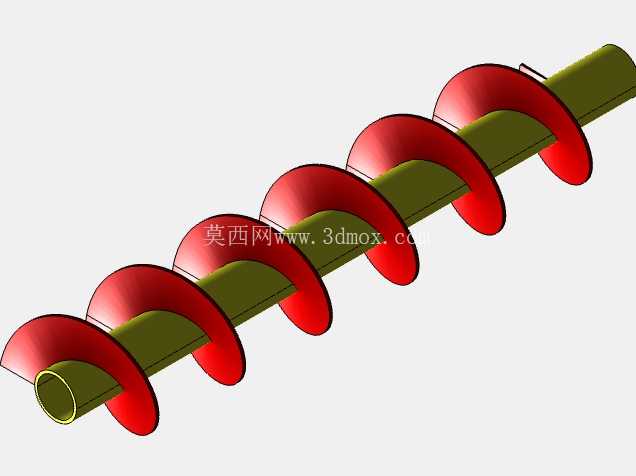

从结构设计角度看，该模型重点表现了螺旋叶片与中心轴管的组合关系。中心轴采用管状结构，而非实心轴，这在工程上具有明显意义：管轴能够在保证抗弯刚度的同时降低自重，减少两端轴承和驱动端的负载；对于长度较大的输送段，管轴还便于内部穿设连接构件，或与端轴、法兰、联轴器进行装配。螺旋叶片沿轴体外圆连续布置，叶片外缘形成推送物料的主要工作面，叶片内缘与轴管焊接或固定后，可将扭矩传递到整个螺旋体。模型中叶片采用等螺距连续螺旋形式，适合输送流动性相对稳定、不易压实的物料。

在实际选型中，螺距、叶片直径、轴径和转速需要结合物料特性共同确定。叶片直径决定输送截面积，螺距影响每转推进物料的理论体积，转速则决定单位时间内的输送次数。若物料密度较大，轴管和叶片厚度需要提高，驱动扭矩也要相应增大；若物料具有磨琢性，叶片外缘应考虑耐磨材料、堆焊层或可更换结构；若物料容易搭桥、结块，则需要调整螺距、叶片形式或增加破拱装置。该模型呈现的是基础连续螺旋体，适合作为螺旋给料机、绞龙输送机或小型输送段的主体结构参考。

安装边界方面，螺旋体通常布置在U形槽或圆管壳体内，叶片外缘与壳体之间需要保留合理间隙。间隙过小会因制造误差、焊接变形或物料卡滞造成摩擦，增大驱动阻力；间隙过大则会导致物料回流，降低输送效率。对于水平输送，壳体底部承受物料重量和叶片推力，支脚间距应根据轴管挠度确定，避免长轴运行时出现明显下垂。两端轴承座的位置应避开物料直接冲刷区域，必要时设置密封件、挡料盘或防尘结构，防止粉料进入轴承。

驱动端设计时，需要将螺旋体的轴向力和径向力同时考虑。输送过程中，物料对叶片不仅产生周向阻力，也会形成一定轴向反力，尤其在倾斜输送或出料口受阻时更明显。因此端轴、联轴器、减速机和止推轴承的选型不能只按空载扭矩估算，应结合物料摩擦系数、填充率、输送长度和启停工况进行校核。模型中的中心管端部保留了装配连接的几何基础，后续可在详细设计中扩展端轴、轴承座、链轮、联轴器或驱动法兰。

出料与进料布置也会影响螺旋体结构。进料口通常设置在输送段起始端上方，物料落入叶片之间后随螺旋旋转向前推进；出料口可位于末端底部或侧面。若进料不均匀，容易造成局部填充率过高，使叶片受力波动并增加堵转风险。工程设计中常在进料区设置缓冲斗、调节闸门或给料装置，使物料稳定进入螺旋槽。对于需要定量给料的场合，还可通过改变转速、采用变螺距叶片或增加称重反馈来实现较稳定的流量控制。

该三维结构在建模时需要重点保证螺旋叶片的曲面连续性、叶片与轴管的相贯贴合以及端部几何一致性。螺旋叶片不是简单平面折弯件，其展开、成形和焊接都会影响最终螺距与外圆轮廓。若用于加工出图，应进一步补充叶片厚度、轴管壁厚、焊缝位置、端部配合尺寸、壳体间隙和轴承安装尺寸。若仅作为设备布局参考，该模型可直接用于校核输送长度、旋转直径、维护空间以及与上下游料斗、工艺设备的接口位置。

在维护方面，螺旋输送机的易损部位主要集中在叶片外缘、端轴密封和轴承组件。长输送段通常需要设置中间吊挂轴承，但吊挂件会占据物料通道，若处理黏性或易缠绕物料，可能造成积料。对于本模型所体现的单段螺旋体，较短输送距离可采用两端支承方式，减少中间障碍，使物料通道更顺畅。现场布置时还应在壳体上预留检修口，以便清理残料、检查叶片磨损和处理堵料。

整体来看，该螺旋输送体结构简洁，功能指向明确，适用于连续、密闭、小空间散料输送场景。设计时不能只关注螺旋外形是否完整，更需要围绕物料流动、扭矩传递、轴管刚度、壳体间隙、密封维护和驱动匹配进行细化。只有将叶片参数、轴体结构和现场安装边界统一考虑，螺旋输送机才能在稳定给料、减少粉尘和降低维护频率方面达到预期效果。
