带铰接销轴的传动连接关节组件

在各类需要实现轴线夹角动态变化的传动链路里，这类关节组件是承担扭矩传递、适配角度偏移的核心连接部件，常见于需要跨轴系传递动力的设备布局中，比如需要随执行端摆动调整角度的传动杆系、存在安装同轴度误差的动力输出端与负载端连接场景，还有设备运行过程中会产生相对位移的两个传动单元之间，都需要这类铰接结构来补偿角度偏差，避免刚性连接带来的应力集中，甚至轴系断裂的问题。

从实际功能来看，这个组件的核心作用是在两个存在相对摆角的轴段之间传递旋转扭矩，同时允许两个连接端在一定角度范围内自由摆动，不会因为两端轴的轴线不共线就出现卡滞、传动失效的情况。和刚性联轴器不同，这类关节组件不需要两端轴保持严格的同轴度，安装时的容错空间更大，对于现场安装精度不足、或者设备运行中会产生结构变形导致轴系偏移的场景，适配性更强。

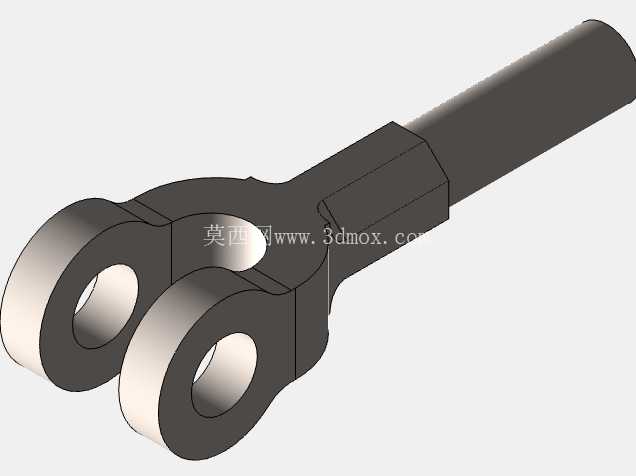

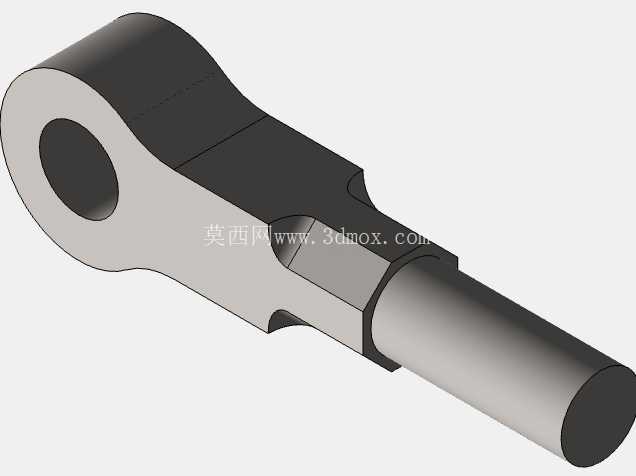

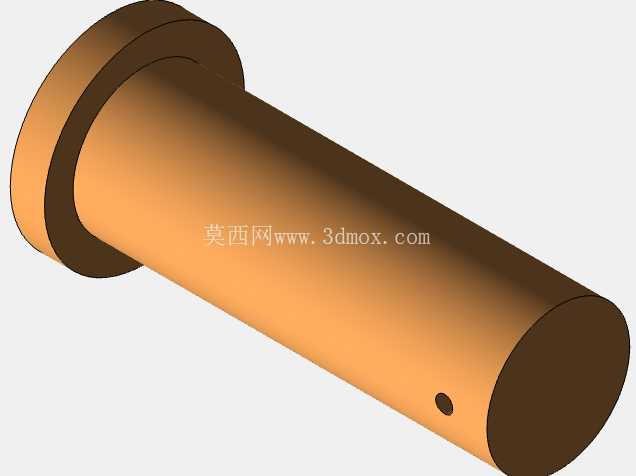

设计这个组件的时候，首先要考虑的是铰接部位的耐磨性能，因为摆动过程中接触面会持续产生相对摩擦，所以铰接销轴和轴套的配合面需要预留合理的间隙，既要保证摆动顺畅无卡滞，又不能间隙过大导致传动过程中产生冲击异响。从结构上看，组件一端是带内花键或者内孔的连接端，用来和动力输入轴配合传递扭矩，另一端是带外伸杆的连接端，用来和负载侧的部件连接，中间的铰接部位通过销轴实现两个部分的转动连接，销轴端部设置了轴向限位结构，防止运行过程中销轴脱出导致结构解体。

外形尺寸方面，组件的整体长度需要匹配两端连接部件的安装间距，铰接部位的外径要满足扭矩传递所需的结构强度，不能因为追求紧凑就把铰接部位做的过薄，否则在传递大扭矩的时候容易出现铰接耳板断裂的问题。安装边界上，两端连接轴的配合尺寸需要和对接部件的轴径、配合长度完全匹配，铰接部位的摆动半径要提前核算，保证在最大摆角状态下，组件不会和周边的设备结构产生运动干涉，尤其是在设备做极限位置动作的时候，要预留足够的摆动空间，避免运动过程中出现磕碰。

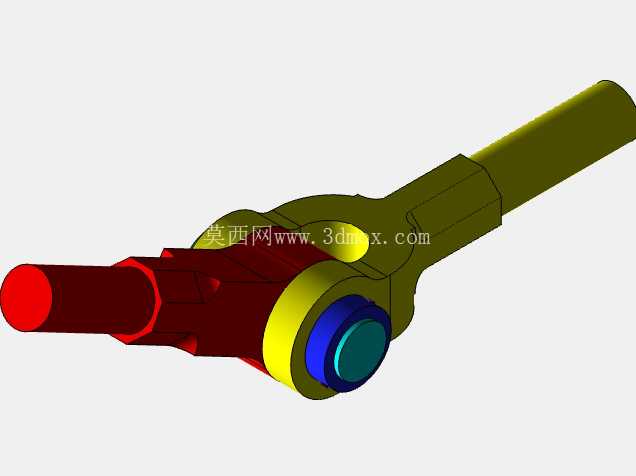

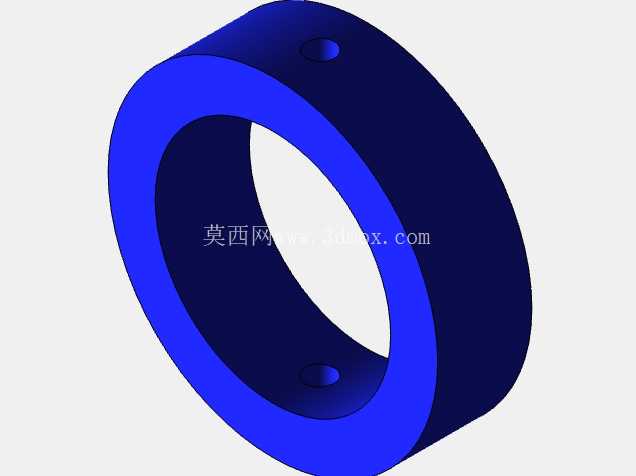

从结构细节来看，铰接部位设置了不同颜色的衬套结构，这部分是用来降低铰接面的摩擦系数，减少日常运行中的磨损量，延长部件的维护周期，衬套一般采用耐磨铜合金或者自润滑复合材料制作，不需要频繁加注润滑脂也能保持良好的转动性能。两端的连接部位都做了等强度的结构过渡，在轴径变化的位置设置了圆角过渡，避免应力集中导致的疲劳断裂，尤其是在承受交变扭矩的工况下，应力集中部位很容易产生疲劳裂纹，圆角过渡的设计能大幅提升部件的疲劳寿命。

实际选型应用的时候，首先要核算组件需要传递的最大扭矩，确保铰接部位的耳板厚度、销轴直径都能满足扭矩承载要求，不能出现小规格部件用在大扭矩场景的情况，否则很容易出现销轴剪断、耳板开裂的故障。其次要确认实际使用中需要的最大摆角，保证组件的铰接转动范围能覆盖设备运行的最大摆角需求，避免摆角超出结构限制导致部件别劲损坏。安装的时候要注意销轴的轴向固定可靠，开口销或者挡圈要安装到位，防止设备运行过程中销轴受轴向力窜出，同时两端的连接紧固件要按照规定的扭矩拧紧，避免传动过程中连接松动产生冲击。

这类关节组件和万向节的功能有相似之处，但结构更紧凑，适合摆角范围不算特别大、安装空间受限的传动场景，整体结构没有多余的复杂零件，加工难度低，后期维护更换也比较方便，只需要定期检查铰接部位的磨损量，当衬套磨损间隙过大的时候及时更换衬套即可，不需要整体更换整个组件，维护成本相对更低。在一些轻工设备、小型自动化传动机构、甚至是代步工具的传动杆系里，这类结构都有非常广泛的应用，凭借简单可靠的结构特性，能在很多不需要大角度万向传动的场景里替代结构更复杂的万向联轴器，兼顾传动可靠性和成本控制的需求。
