十字轴式万向节传动连接组件结构

在各类需要补偿两轴间角度偏移、径向位移的传动场景中，万向节是应用极为广泛的核心连接部件，小到小型通讯设备的角度调节传动机构，大到工业设备的动力传递链路，都能见到这类组件的身影。这套万向节组件采用十字轴式核心结构，区别于普通刚性联轴器无法补偿轴系偏差的缺陷，能够在两轴轴线不重合、存在动态夹角变化的工况下，持续稳定传递旋转扭矩，不会因为轴系的安装对中误差、运行过程中的形变偏移出现卡滞、传动失效的问题。

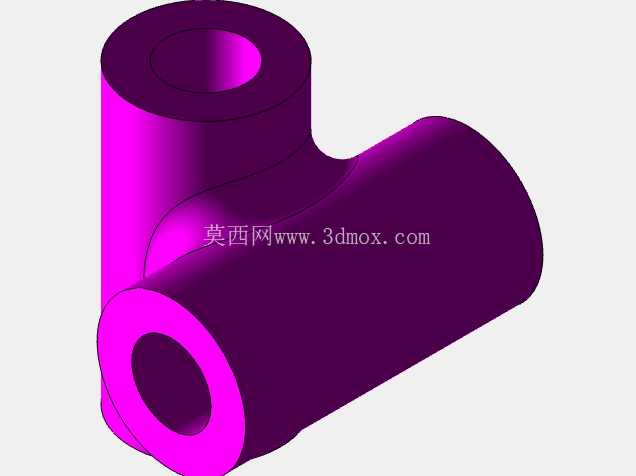

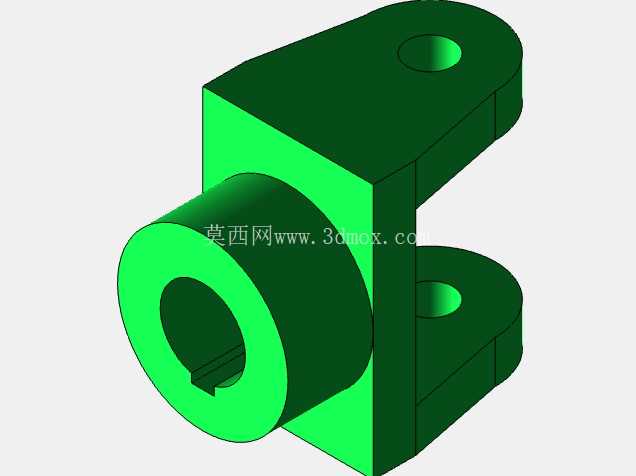

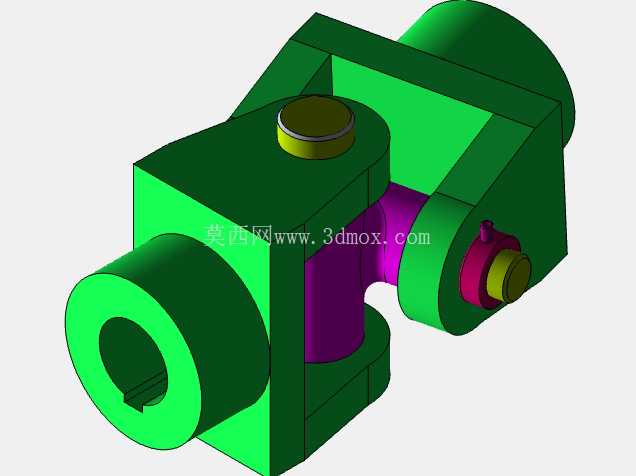

从结构设计逻辑来看，组件分为两个叉形接头与中间十字连接体三个核心部分，两个叉形接头分别对应主动轴与从动轴的安装端，端部的内孔采用带键槽的圆柱孔设计，能够通过平键实现与轴件的周向固定，传递扭矩的同时避免轴与接头之间出现相对转动，孔位的尺寸公差按照过渡配合设计，既保证装配时的便捷性，又能减少运行过程中的配合间隙带来的传动冲击。中间的十字轴作为角度补偿的核心载体，四个轴颈分别嵌入两个叉形接头的安装孔内，每个轴颈与叉头孔位之间预留了合理的转动间隙，保证两个叉头可以分别绕十字轴的两个垂直轴线自由转动，从而实现最大可达数十度的轴间夹角补偿，适配不同安装角度的传动需求。

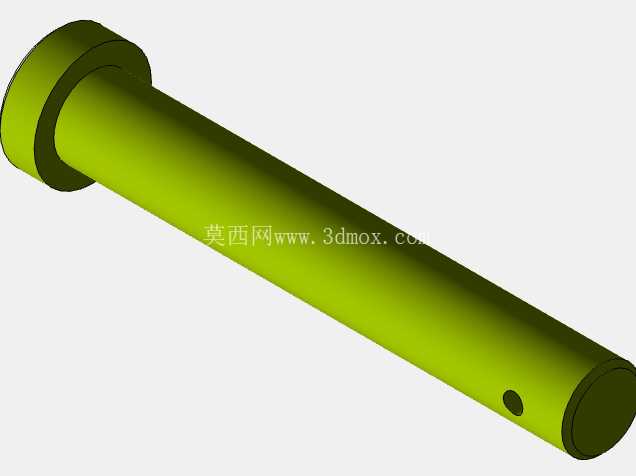

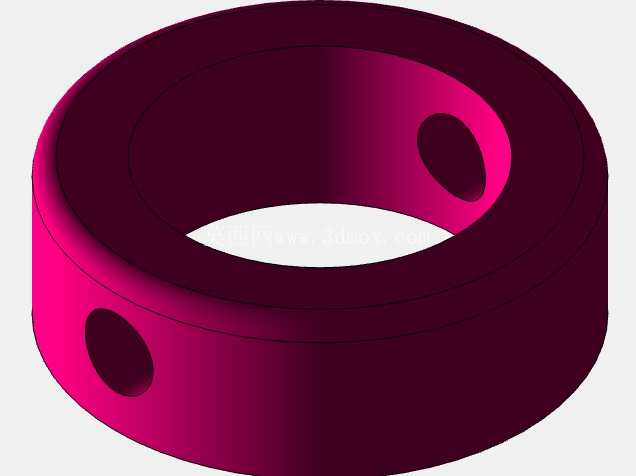

在细节结构处理上，十字轴的轴颈端部设置了轴向限位结构，通过端盖与销轴的配合限制十字轴的轴向窜动，避免运行过程中十字轴从叉头孔位脱出，同时在轴颈与孔位的配合面预留了润滑介质的存储空间，长期运行时可以通过加注润滑脂降低配合面的磨损，延长组件的整体使用寿命。两个叉形接头的主体采用箱式加强结构，在叉臂与安装套筒的连接位置做了加厚过渡处理，避免扭矩传递过程中应力集中导致叉臂断裂，整体结构的壁厚经过受力校核，在保证足够结构强度的前提下尽可能控制组件整体重量，减少传动链路的转动惯量，降低动力输入端的启动负载。

从安装边界来看，组件的轴向总长度、最大回转直径都经过紧凑化设计，两个安装端的轴孔直径适配常用的4mm级微型传动轴，既可以用在小型精密设备的传动链路中，也能作为教学演示、原理验证的结构样件使用。安装时只需要将两个轴孔分别对准主动轴与从动轴的轴端，装入平键后通过轴端挡圈或者顶丝实现轴向固定即可，不需要额外复杂的安装工装，后期维护时只需要定期检查十字轴配合面的磨损情况、补充润滑脂，不需要整体拆解更换，维护成本极低。

在实际应用场景中，这类万向节组件常被用在需要变角度传递动力的位置，比如小型设备的操作机构传动链路、精密仪器的角度调节机构、小型传动装置的动力输出端连接，能够抵消安装过程中无法避免的对中误差，也能适应设备运行过程中因为震动、结构形变带来的轴系相对位置变化，保证传动过程的平稳性，不会因为轴系偏移产生额外的径向力，保护两端的支撑轴承与动力部件不受额外载荷冲击。不同于柔性联轴器依靠弹性元件变形补偿偏差的原理，这种刚性十字轴万向节能够传递更大的扭矩，不存在弹性元件疲劳老化的问题，在有一定扭矩传递需求、同时需要角度补偿的工况下适用性更强。设计过程中对每个配合面的公差都做了严谨匹配，十字轴各轴颈的同轴度、叉头安装孔的位置度都按照精密传动的要求设定，保证转动过程中没有明显的旷量，传动过程的扭矩波动控制在极小范围内，不会因为间隙问题带来传动回程误差，适配对传动精度有一定要求的应用场景。
