电动摩托车动力性能测试台架结构设计

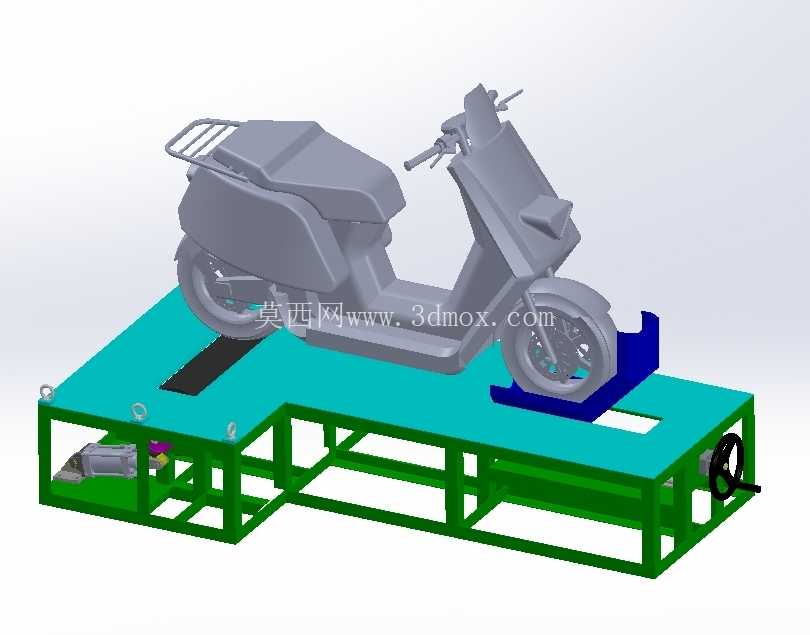

　　这套测试台架主要面向两轮电动摩托车出厂前的动力输出性能校验环节，也可用于售后维修场景下的车辆动力故障排查，不需要车辆上路行驶，就能在固定工位完成轮上功率、扭矩输出、加速响应等核心动力参数的检测，避免路试带来的场地限制与安全风险，适配多数常规尺寸的踏板式电动摩托车检测需求。台架主体采用方管焊接的框架式结构，底部框架预留了动力传递组件、负载模拟单元的安装空间，框架上平面铺设整块防滑平板作为车辆承载面，平板对应车辆后轮的位置开设有长条形通槽，用于安装滚筒组件，让测试时车辆后轮可以落在滚筒上，模拟路面行驶的滚动状态，不需要额外固定车轮就能让车轮正常转动输出动力。

　　前轮位置设置了可调节的限位挡块，挡块通过T型螺栓与台架平板上的预留滑槽连接，可以根据不同车型的轴距前后调整位置，挡块内侧贴合前轮轮廓做了弧形让位，测试时将前轮卡入挡块位置，就能避免车辆在动力输出时出现前后窜动，不需要额外绑扎固定，缩短车辆上下工位的准备时间。台架侧端伸出的位置安装了手摇调节机构，通过丝杠传动带动侧部的压紧组件移动，可以根据不同轮宽的车型调整夹持宽度，适配不同规格轮胎的定位需求，手摇操作的方式不需要外接动力源，在无气源无电源的维修工位也能正常完成车辆固定操作。

　　台架框架的底部预留了地脚安装孔，可以通过膨胀螺栓将整个台架固定在车间混凝土地面上，避免大扭矩输出时台架出现移位，框架侧面预留了多个传感器、数据采集模块的安装位，可以根据检测需求加装转速传感器、扭矩传感器、温度传感器等检测元件，实时采集测试过程中的各项动力参数。设计时充分考虑了日常使用的维护需求，所有转动组件都设计了可拆卸的端盖结构，后期更换轴承、维护滚筒时不需要拆解整个台架框架，平板上的滑槽做了沉台设计，固定螺栓的头部不会高出平板表面，避免车辆推上台架时出现磕碰，台架整体高度控制在常规工位操作的舒适区间，操作人员不需要弯腰就能完成前轮挡块调节、侧部压紧机构操作，降低长时间作业的疲劳感。

　　台架的承载能力按照常规民用电动摩托车的最大整备质量设计，框架焊接后做了整体去应力处理，避免长期使用后出现框架变形，平板表面做了防滑耐磨处理，反复推挪车辆也不会出现明显的磨损痕迹，滚筒表面做了滚花处理，增加与轮胎之间的摩擦力，避免大扭矩输出时轮胎与滚筒之间出现打滑，影响检测数据的准确性。在实际使用场景中，车辆推上台架后，先调整前轮挡块位置贴合前轮，再摇动手轮调整侧部压紧机构固定车身，确认车辆固定牢靠后就可以启动车辆，模拟不同转速下的动力输出状态，台架下部的负载单元可以模拟不同的行驶阻力，检测车辆在爬坡、加速、匀速等不同工况下的动力输出表现，相比传统的路试检测，台架测试不受天气、场地、交通状况的影响，检测数据的重复性更好，也能避免路试过程中可能出现的安全事故。整个台架的安装边界充分考虑了中小型维修车间、整车厂下线检测工位的空间需求，不需要占用过大的场地面积，台架侧边预留了数据传输接口，可以外接显示终端实时显示检测数据，也可以对接工厂的生产数据系统，实现检测数据的自动上传存储。
