7米中控单体休闲游艇原创设计方案

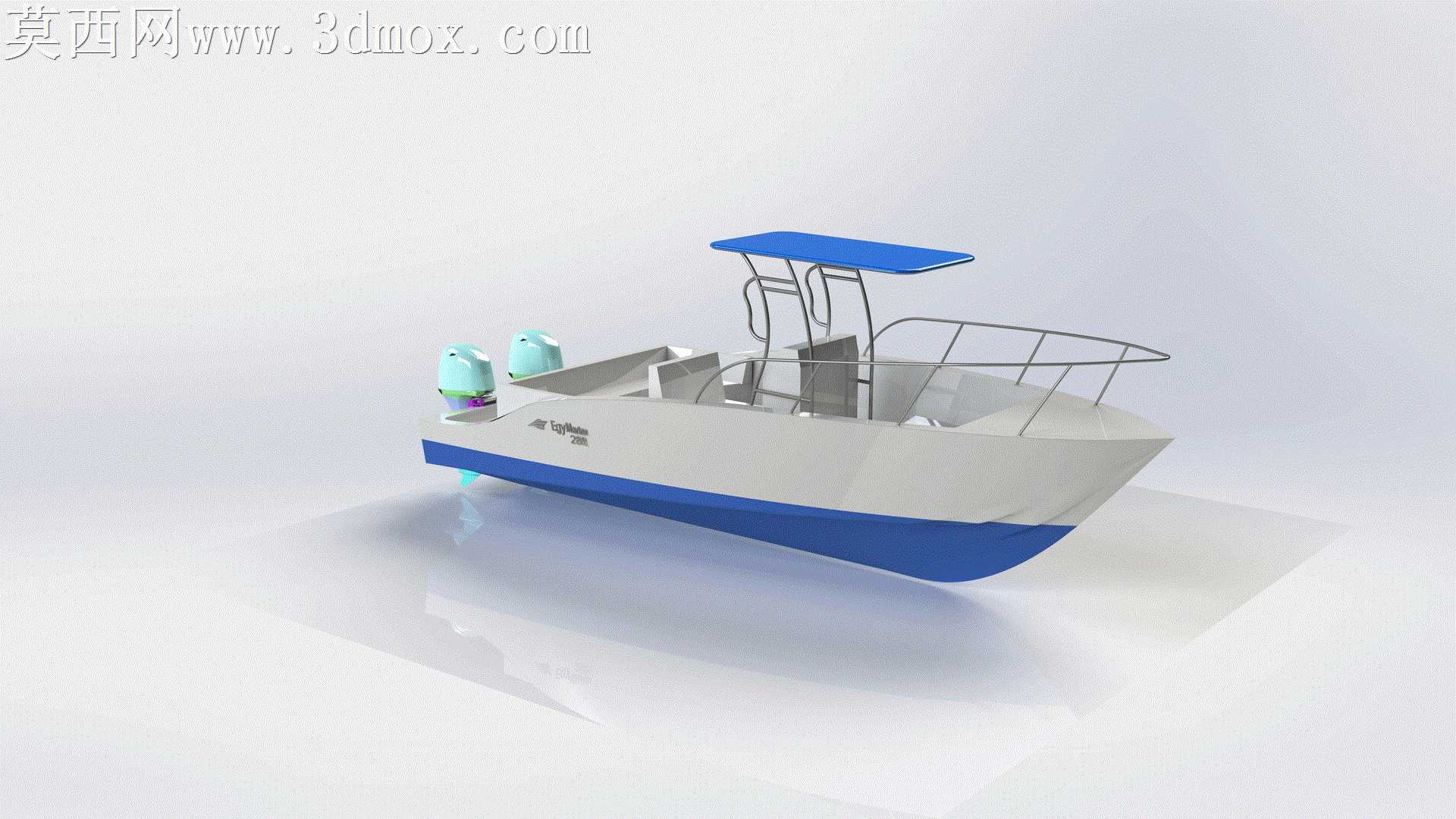

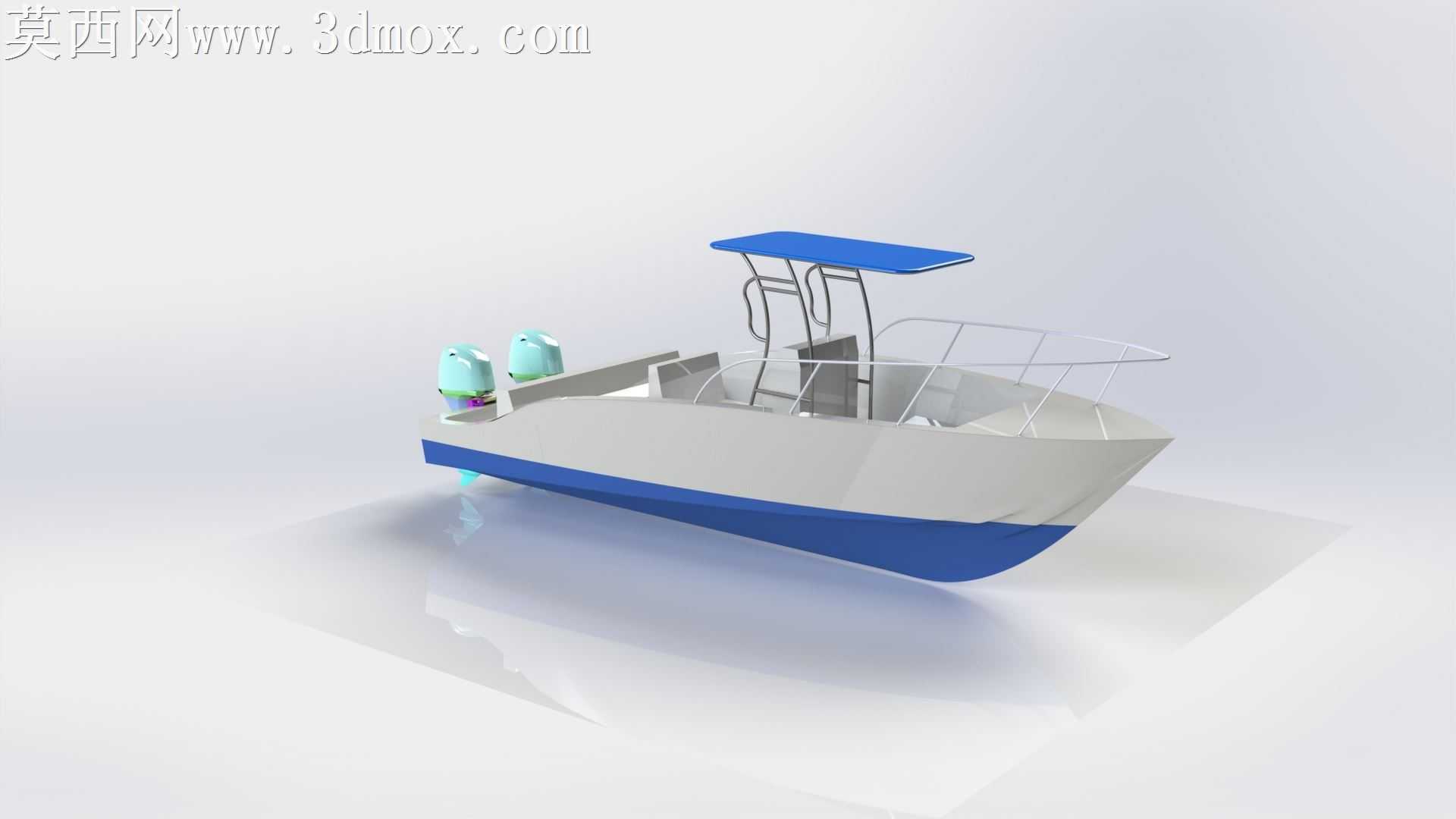

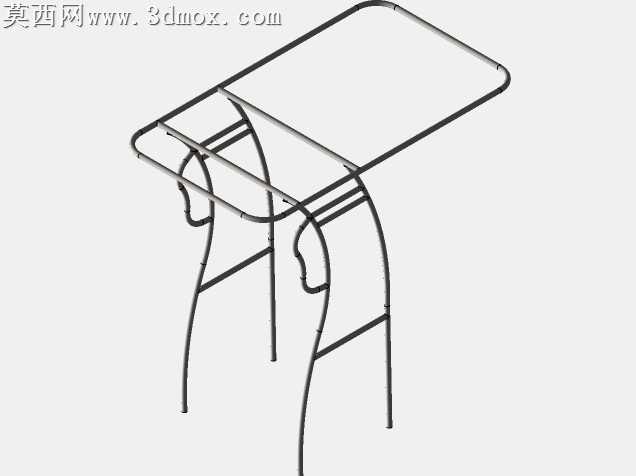

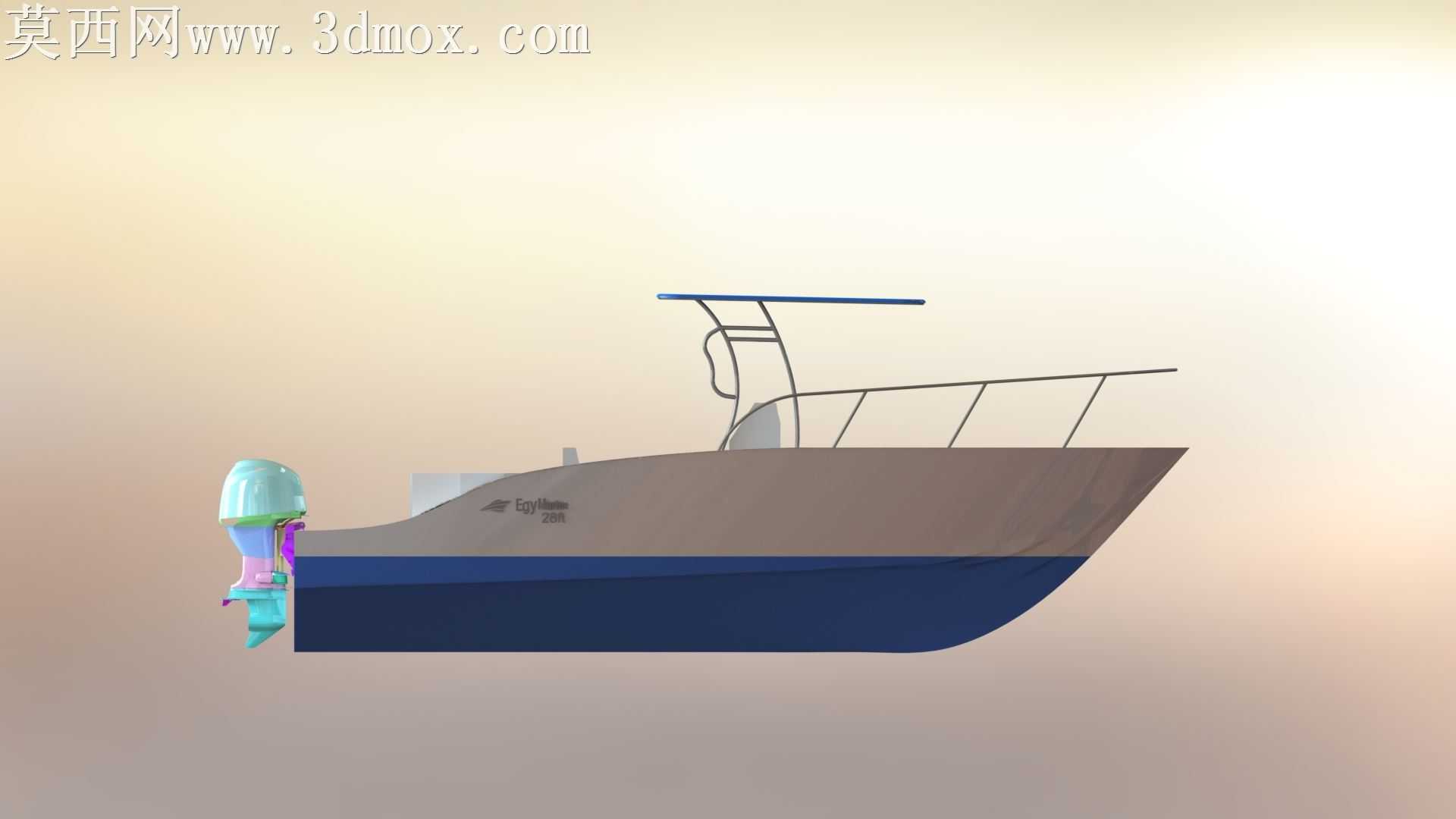

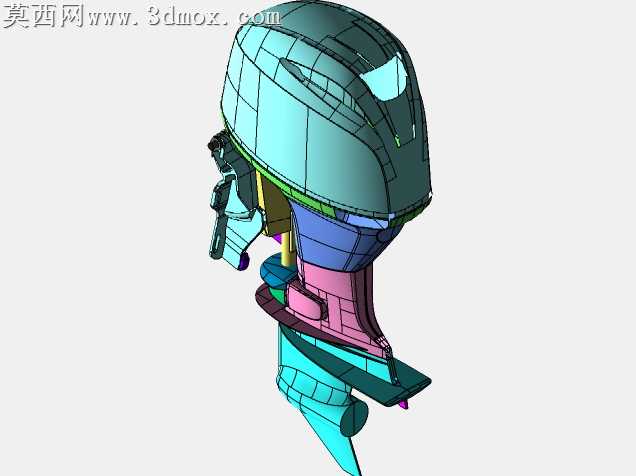

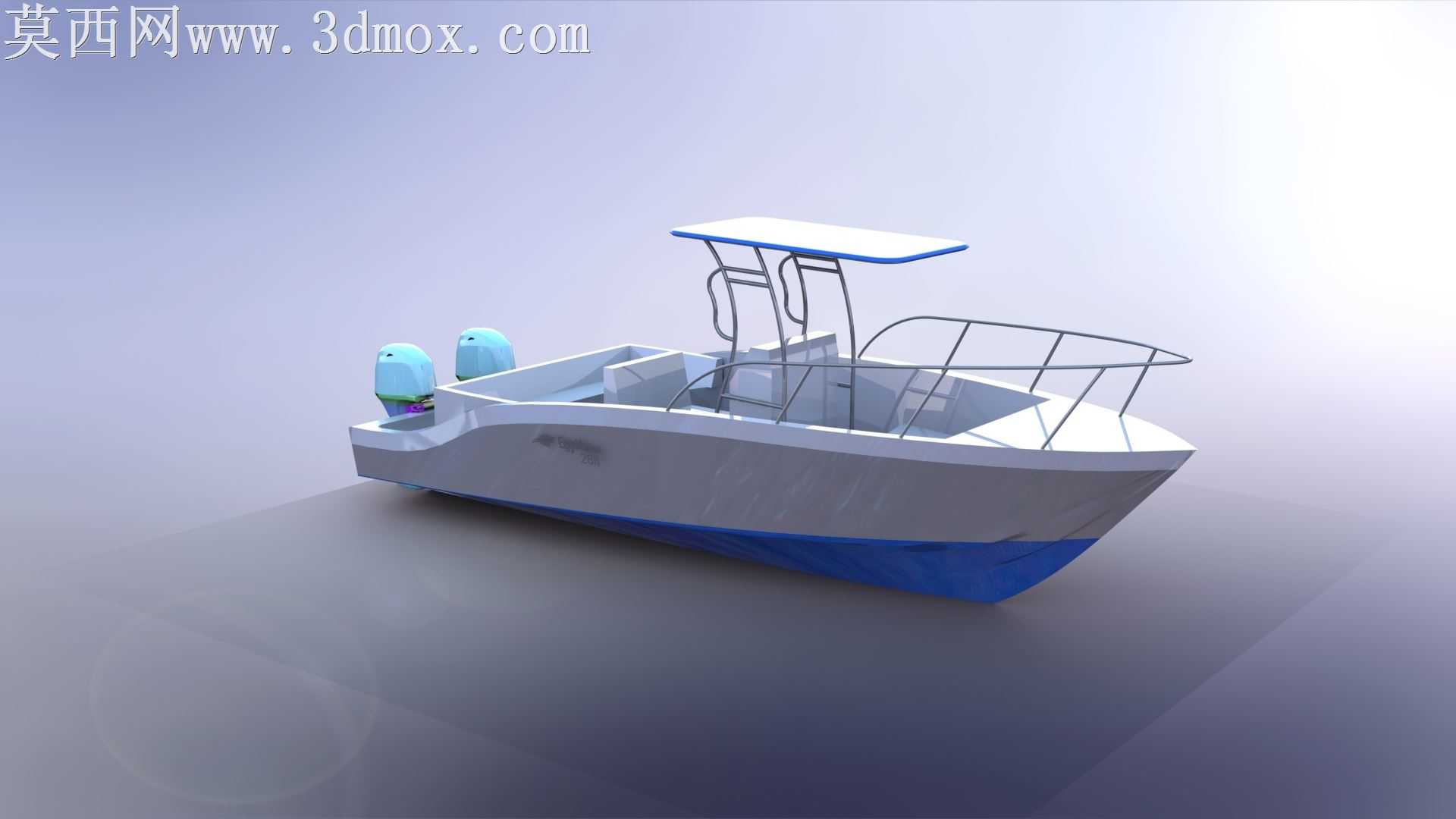

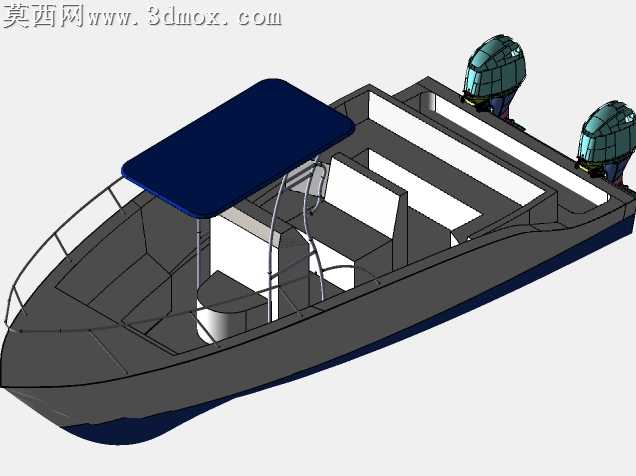

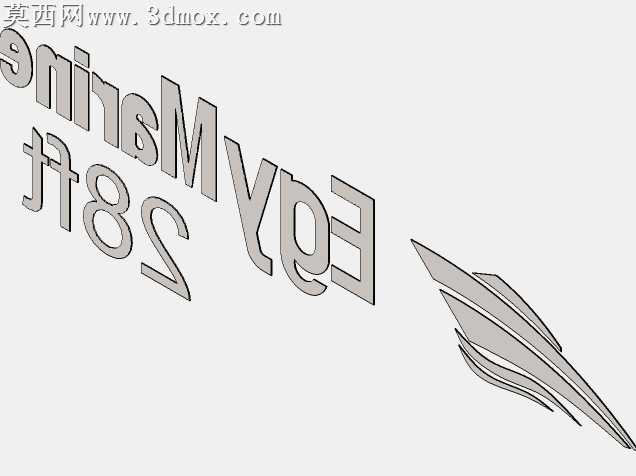

本作品为7米级中控单体休闲游艇的原创三维设计方案，采用SolidWorks完成全参数化建模，整体建模过程严格遵循船舶设计的比例规范，从船体型线到上层结构均经过反复校准，确保各部件衔接自然无干涉。船体部分采用经典V型船底结构，建模时通过多组引导线放样生成顺滑的船壳曲面，船底蓝色区域与船身主体做了清晰的曲面分割，既还原了真实游艇的涂装分区逻辑，也为后续材质赋予提供了清晰的面组依据。船身中部设置独立中控驾驶区域，上方加装遮阳顶棚，顶棚通过弧形金属支架与船身甲板连接，支架采用薄壁结构建模，还原金属管材的纤细质感同时保证结构强度逻辑合理。船艏部位设置弧形安全护栏，护栏通过阵列与曲线扫描命令生成，每根栏杆的间距均匀，弧度与船艏上沿型线完全贴合。船艉搭载双外挂动力装置，动力装置的外壳、散热结构、操控接口均做了精细化建模，还原外挂舷外机的真实外观特征。甲板区域划分出驾驶位、乘员乘坐区，甲板表面做了防滑纹理的凹凸结构设计，船身侧面预留了装饰标识的安装位。渲染阶段采用哑光船身漆面材质，船底部分使用高饱和度的深蓝色耐磨涂层材质，金属支架、护栏赋予拉丝不锈钢材质，遮阳顶棚使用半哑光的白色玻璃钢材质，外挂动力装置使用亮面工程塑料与金属部件的组合材质，通过三点布光模拟室内影棚的柔和光照效果，突出船体曲面的流畅光影过渡，整体渲染效果真实细腻，清晰展现了该款游艇的外观造型与结构布局。设计过程中充分考虑小型休闲游艇的使用场景，在7米的总长限制下优化了甲板可用空间，中控布局让驾驶操作更便捷，V型船底的设计兼顾了航行稳定性与减阻效果，单体船的结构形式也降低了生产制造的工艺难度，适合近岸休闲、垂钓等水上活动使用。
