6米跨距5吨承载钢结构门式起重架

　　这款6mx6m规格的5吨钢结构起重架，是面向厂区内固定作业区域物料周转、重型工件吊装移位需求开发的简易起重设备，在中小型机械加工车间、设备维修工段、仓储库区的固定吊装点位应用十分广泛，尤其适合无法安装大型行吊、作业范围相对固定的室内外场景，能覆盖常规机加工件、模具、维修部件的垂直吊装与短距离水平移位需求，无需铺设复杂的轨道基础，对场地的适配性远高于传统桥式起重设备。

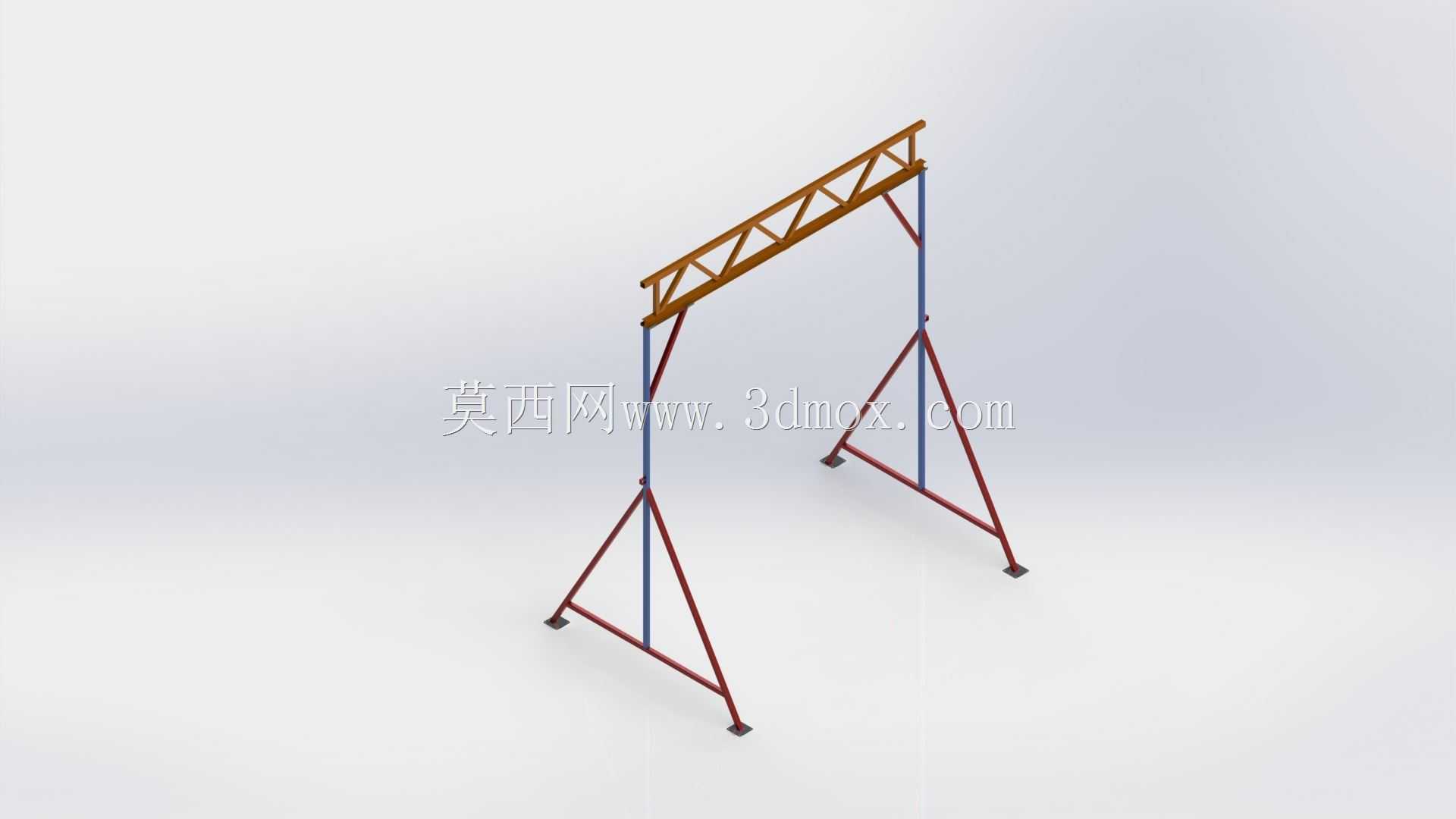

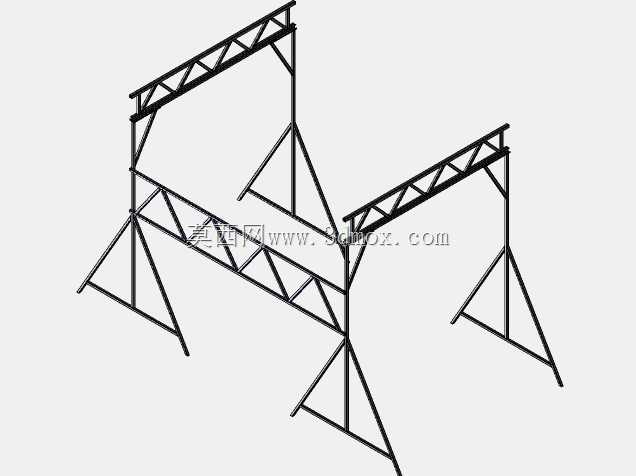

　　从结构设计逻辑来看，整套设备采用分体式桁架结构，顶部主梁采用三角桁架形式，相比实腹梁结构在保证5吨额定承载能力的前提下，大幅降低了主梁自身重量，减少了支腿的竖向承重负荷，同时桁架结构的抗扭、抗侧向变形能力更强，能抵消吊装作业中重物小幅摆动带来的侧向冲击力。两侧支腿采用A字型斜撑结构，每侧支腿由竖向主立杆与两根斜向支撑组成三角稳定结构，底部通过带地脚安装孔的底板与地面固定，无需做厚重的混凝土基础，仅需在硬化地面打膨胀螺栓即可完成固定，安装边界控制在6m×6m的正方形区域内，作业覆盖范围刚好匹配支腿围合的内部空间，不会额外占用过多车间通道面积。

　　在实际功能设计上，主梁预留了电动葫芦或手拉葫芦的安装滑行轨道，可根据作业频次选择手动或电动的起升机构，额定起升高度可根据支腿高度调整，常规配置下能满足3米以内的起升高度需求，覆盖绝大多数车间内工件从地面到设备工作台、从转运托盘到工位的吊装需求。支腿与主梁之间采用螺栓装配式连接，所有构件均可拆解为散件运输，进场后无需大型吊装设备辅助，仅靠人工配合简单扳手工具即可完成组装，后期如果需要调整作业点位，也可拆解后转运到新位置重新安装，复用性远高于焊接固定的简易起重支架。

　　设计过程中重点校核了几个关键受力节点：首先是主梁与支腿的连接节点，采用加劲肋补强的连接板设计，将主梁的竖向荷载均匀传递到支腿立杆上，避免节点处应力集中导致的结构变形；其次是A字型支腿的斜撑与立杆连接位置，采用抱箍式节点配合螺栓锁紧，能根据地面的实际平整度微调斜撑的张紧度，保证四个支腿底板完全贴合地面，避免出现局部悬空导致的受力不均；最后是底部的安装底板，每块底板都设置了四个地脚螺栓孔，孔位做了长圆孔设计，允许安装时存在一定的位置误差，降低现场安装的对位难度。

　　从实际使用场景来看，这类钢结构起重架常被布置在机床设备旁边，用于重型工件的上下料作业，比如大型车床、铣床的工件装夹，靠人力无法搬动的数百公斤甚至数吨重的毛坯件、成品件，都可以通过该起重架完成吊装移位，相比移动小吊车，它不会占用车间的通道空间，也不存在转弯半径不足的问题；在设备维修场景中，它可以被布置在需要拆解的大型设备上方，用于吊装设备的电机、主轴等重型部件，无需调用大型汽车吊，大幅降低维修作业的成本与准备时间；在仓储场景中，它可以固定在重型物料的存放区，完成重型货物的堆垛、装卸车作业，尤其适合没有配置叉车的小型厂区。

　　整套结构的选材全部采用标准型钢，主梁桁架采用等边角钢拼接焊接，支腿立杆采用无缝钢管，斜撑采用角钢，所有焊接部位都做了满焊处理并做了焊后应力释放，避免长期承载后出现焊接部位开裂的问题，表面喷涂防锈漆与面漆，能适应室内干燥环境与室外有遮蔽的作业环境，在常规使用强度下结构使用寿命可达十年以上。设计时也充分考虑了安全冗余，所有受力构件的承载安全系数都取到了2.5以上，即使出现短时的超载冲击，也不会出现瞬间的结构失稳，给作业人员留出足够的应急处置时间。

　　不同于大型起重设备需要专业资质人员操作、定期报检的要求，这类简易固定式钢结构起重架操作门槛低，经过简单培训的车间工人即可操作，日常维护仅需定期检查螺栓紧固情况、焊接部位是否有裂纹、结构是否有明显变形即可，维护成本极低，是中小型生产作业区域性价比极高的重型吊装解决方案。
