工厂车间压缩空气输送管路钢架布局

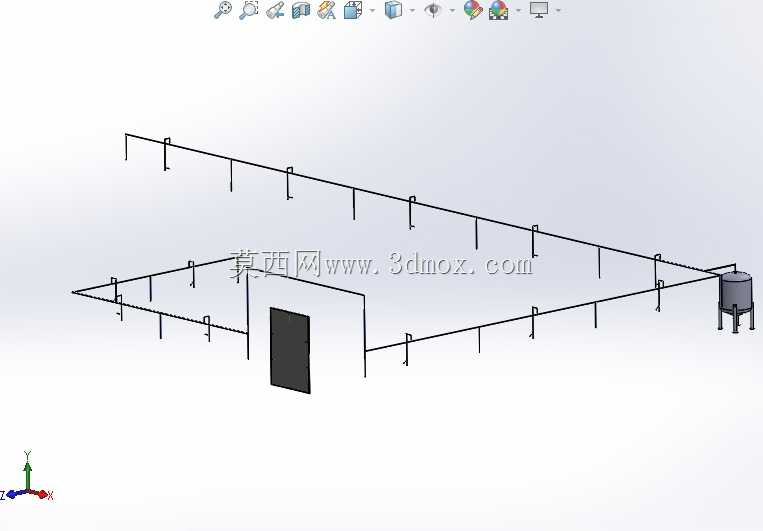

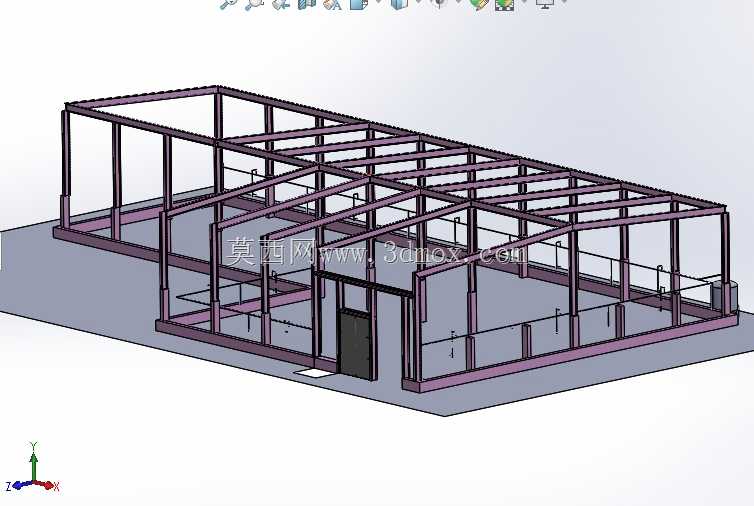

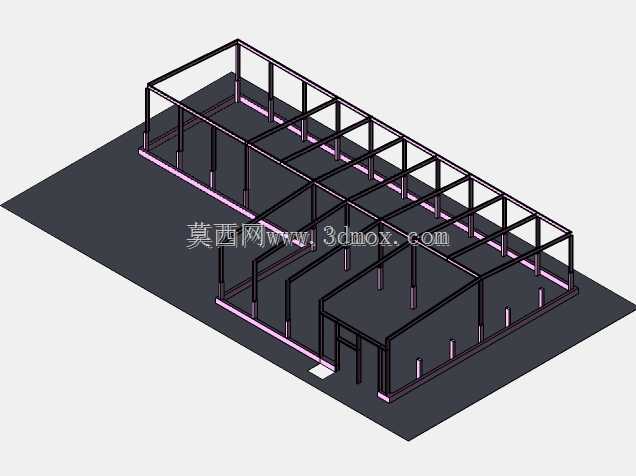

　　这套压缩空气管路系统的三维布局，核心服务于规模化生产车间的集中供气需求，在机加工、装配、表面处理等多工序并行的厂区里，稳定的压缩空气供给是气动工装、气动阀门、吹扫设备、气动吊具等终端装置正常运行的基础，管路布局的合理性直接影响整个车间的生产效率与供气稳定性。从结构设计来看，整套管路依托厂房的钢结构框架做分层排布，主供气干管沿厂房屋架下弦的主梁走向铺设，全程保持千分之三的顺向坡度，坡向管路末端的集水排污点，避免管路内冷凝水积聚造成的气路堵塞、终端设备进水损坏问题。干管采用上拱下接的支管引出方式，所有支管从干管的顶部接出后再向下弯折延伸至用气工位，从根源上减少干管内的冷凝水顺着支管流入终端用气设备的概率。

　　管路的固定支架采用与厂房钢架适配的抱箍式结构，支架间距根据管路通径做差异化设置，通径较大的主供气干管支架间距控制在四米以内，小通径支管的支架间距不超过两米，同时在管路的转弯处、三通接口处、阀门安装位置两侧额外增设固定支架，抵消管路内压缩空气流动产生的振动与启停冲击，避免长期运行后接口松动漏气。在安装边界的考量上，布局阶段就预留了足够的检修操作空间，管路与厂房立柱、墙面、其他工艺管线（比如电缆桥架、循环水管路、消防管线）的净间距都满足工业管线安装规范要求，与热力管线并行时预留了足够的隔热间距，避免高温环境导致压缩空气温升过大、冷凝水析出量异常增加。厂房入口位置的主供气段预留了过滤、干燥、调压装置的安装位置，

　　可根据厂区实际供气品质需求加装冷干机、精密过滤器、油水分离器等配套设备，整套管路的通径选型按照车间最大同时用气量做冗余设计，末端工位的供气压力损失控制在允许范围内，保证距离气源最远的工位也能获得稳定的工作压力。从功能特性上，这套布局充分考虑了后期厂区扩容的需求，干管的多个预留接口可直接对接新增生产线的供气支管，不需要对原有管路做大规模拆改，降低后期改造成本。管路的排污点设置在干管最低点、管路转角低点、支管末端位置，每个排污点都安装了自动排污阀，可定期排出管路内积聚的冷凝水与杂质，减少人工维护的工作量。在设计思路上，没有采用传统的沿地面铺设管路的方式，全部采用高空架设布局，既避免了地面管路被叉车、物料周转车剐蹭损坏的风险，

　　也不占用车间地面的生产作业与物料通行空间，让车间整体布局更规整。所有管路的走向都避开了厂房内的起重设备作业范围、大型设备的吊装预留空间，不会对后期的设备安装、维护吊装造成干涉。针对车间内不同用气压力需求的工位，布局中预留了调压阀组的安装位置，可根据不同工位的实际使用压力做独立调压，避免高压供气造成的能源浪费，也能适配不同气动设备的工作压力要求。整套钢架与管路的连接位置都做了防腐处理，适配厂房内可能存在的潮湿、多粉尘的工作环境，延长整套系统的使用寿命。
