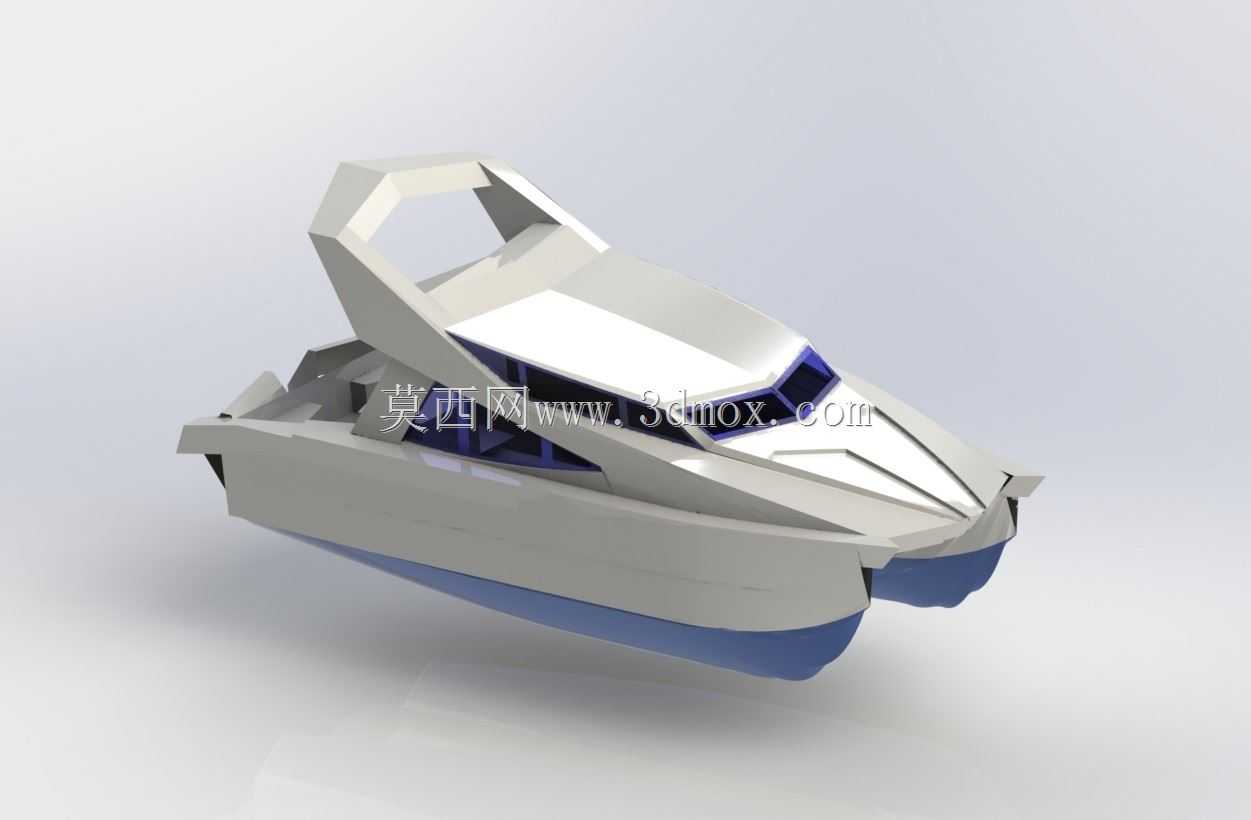

9米双体休闲游艇曲面结构设计方案

　　这款9米级双体游艇的设计，首先锚定近岸休闲、商务接待、短途滨水观光的核心应用场景，区别于单体游艇的航行特性，双片体的结构布局从根源上降低了航行时的横摇幅度，在近岸浪高1.2米以内的水域航行时，乘员的晕船概率能比同尺寸单体艇降低四成以上，很适合内陆湖泊、沿海遮蔽水域的休闲运营场景。从结构设计逻辑来看，双片体的水下部分采用瘦削的切浪线型，片体之间保留1.8米的通道间距，航行时两片体产生的船行波会在通道内形成相互干扰的消波效应，能有效降低兴波阻力，同等动力配置下航速比同排水量单体艇提升15%左右，同时吃水深度控制在0.6米，能顺利驶入多数近岸浅滩、内河游艇码头，不会出现搁浅问题。

　　上层建筑的造型采用低风阻的多面体曲面过渡，没有冗余的突出结构，驾驶舱的前挡风玻璃采用大倾角一体化布局，既可以降低高速航行时的风噪，也能给驾驶位提供接近180度的无遮挡视野，舱内的布局预留了6个乘员座位、小型储物格与简易操作台的安装空间，顶部的环形扶手结构除了满足乘员登乘、甲板活动时的抓扶需求，也整合了航行灯、天线的安装位，不需要额外在船体表面打孔安装附属件，保证了外表面的流线完整性。

　　建模过程中采用曲面建模思路，先绘制二维的型线图，分别确定片体的横剖线、纵剖线、水线的控制点，再通过曲面放样、曲率连续匹配完成水下部分的曲面构建，保证片体表面的曲率变化均匀，避免出现曲面褶皱导致的航行阻力激增；上层建筑的曲面则采用多段G2连续的拼接方式，在折角位置做了小半径的圆角过渡，既保留了造型的科技感棱角，也能避免应力集中问题——玻璃钢材质的船体在折角位置如果曲率突变，长期受波浪冲击很容易出现树脂层开裂的问题，小半径圆角过渡能把局部应力分散到相邻曲面，提升结构疲劳寿命。

　　尺寸边界上，整船总长控制在9米，总宽度2.8米，刚好符合多数内陆游艇码头的泊位尺寸要求，不需要定制特殊泊位；上层建筑的最高点距离水线高度2.2米，能顺利通过多数内河航道的限高桥梁，不需要放倒天线等附属结构。片体内部的空间预留了动力舱、油箱的安装位置，动力舱的检修口设置在甲板后部，日常维护时不需要拆解上层装饰结构就能完成发动机保养、油路检查操作；甲板表面的防滑纹理区域在建模时就做了一体化的凹凸结构，后期生产时可以直接在模具上做出防滑纹路，不需要额外粘贴防滑垫，减少后期维护的工作量。

　　从实际使用的功能细节来看，船首的双片体连接位置做了封闭式的储物舱设计，可以存放救生衣、锚具、水上活动装备，舱盖采用密封胶条压紧结构，航行时不会出现浪水灌入的问题；船尾预留了游泳平台的安装接口，可以加装折叠式爬梯，方便乘员下水游泳、进行水上运动时登乘。两侧的船舷位置做了内凹的扶手槽，乘员在甲板行走时不需要额外加装突出的扶手，既保持了外形的简洁，也能避免停靠时扶手和码头发生碰撞刮擦。

　　设计过程中也充分考虑了生产制造的工艺性，所有曲面的分模线都设置在造型的折角位置，生产时模具的拼接缝可以隐藏在折角处，不会在船体光滑外表面留下明显的合模线痕迹，减少后期打磨、补腻子的工作量；船体的壁厚变化做了渐变处理，动力舱、船首受冲击的位置壁厚适当加厚，上层非承重区域的壁厚适当减薄，在保证结构强度的前提下控制整船重量，降低动力配置的功率需求。
