空气节流冷凝疏水集成管路结构

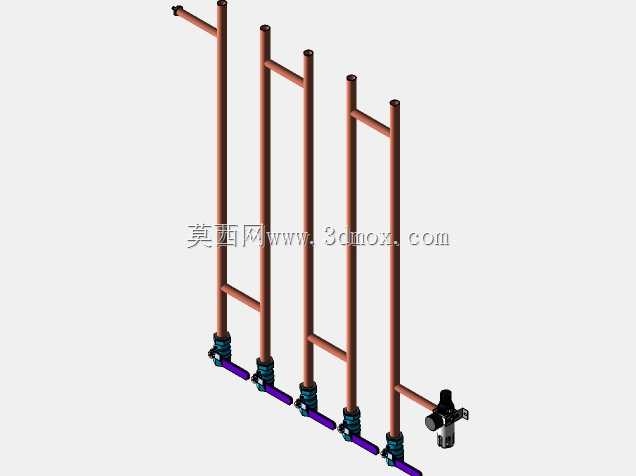

　　这套集成管路结构主要应用在工厂集中供气的压缩空气支管路末端，常见于机加工车间气动夹具供气段、自动化生产线气动执行元件前端的气源处理环节，核心作用是分离压缩空气输送过程中析出的液态冷凝水，通过节流调节匹配不同工位的供气压力，同时依靠末端疏水组件自动排出积留的水分，避免液态水进入气动阀、气缸等元件造成密封件老化、动作卡滞或者冬季管路冻堵的问题。从结构布局来看，整体采用多组竖向立管搭配横向连通管的排布方式，竖向立管的长度预留了足够的冷凝水沉降空间，压缩空气从上部横管进入后，沿立管向下流动过程中，气态水遇冷壁凝结成水滴，顺着管壁流到立管底部的集水段，不会被气流裹挟带入下游用气设备。每根立管底部都配置了独立的截止阀与紫色导流支管，

　　既可以在检修单路管路时单独切断气路，不影响其他支路正常供气，也能通过导流支管将排出的冷凝水统一引入废水收集槽，避免车间地面积水。设计时特意将疏水阀组设置在最外侧支路的末端，位置低于所有立管的底部接口，利用重力作用让各支路沉积的冷凝水自然汇流到疏水阀位置，不需要额外增加动力引流，减少了故障点。横向连通管的位置设置在立管上部三分之一处，既保证了立管下部有足够的沉降容积，又能让各支路之间的气压保持均衡，避免单路用气量大时出现压力骤降影响其他工位的情况。安装边界方面，竖向立管的中心距按照常规车间气源支路的通用间距设置，适配常见的管夹安装孔位，底部支管的外伸长度预留了足够的阀门操作空间，不需要额外加装延长接头就能手动开关阀门，

　　最外侧的疏水阀组件预留了检修拆卸空间，更换滤芯或者清理阀内杂质时不需要拆解主路管路。管路接口全部采用标准管螺纹，和市面上常见的镀锌供气管、PU气动软管都能直接适配，不需要定制转接头。节流结构集成在疏水阀前端的进气段，通过调节流道通径控制管路内的气流速度，既可以避免流速过快导致冷凝水被气流卷起，又能根据下游用气设备的压力需求调整供气压力，不需要在每个工位单独加装节流阀，减少了整个管路系统的元件数量和泄漏点。实际使用中，这种多立管集成的结构比单管配单独疏水阀的布局节省了近三分之一的安装空间，管路走向规整，后期排查泄漏或者堵塞故障时能快速定位问题支路，适合在多工位集中供气的场景下使用，比如装配线的多个气动螺丝刀供气点、

　　焊接车间的多组气动焊钳供气支路，都可以采用这种布局的管路结构，能有效降低气源故障导致的停机时间，减少气动元件的损坏率。立管的壁厚按照常规1.0MPa压缩空气管路的耐压要求选取，能承受车间供气系统常见的压力波动，不会出现管路爆裂或者变形的问题，横向连通管和立管的连接位置采用满焊结构，焊接处做了钝化处理，避免长期接触冷凝水出现锈蚀漏点。底部的阀门采用黄铜材质，密封件为耐油橡胶，适配压缩空气中含少量油雾的工况，长期使用不会出现密封失效的问题。
