全自动卧式贴标设备整机结构三维设计

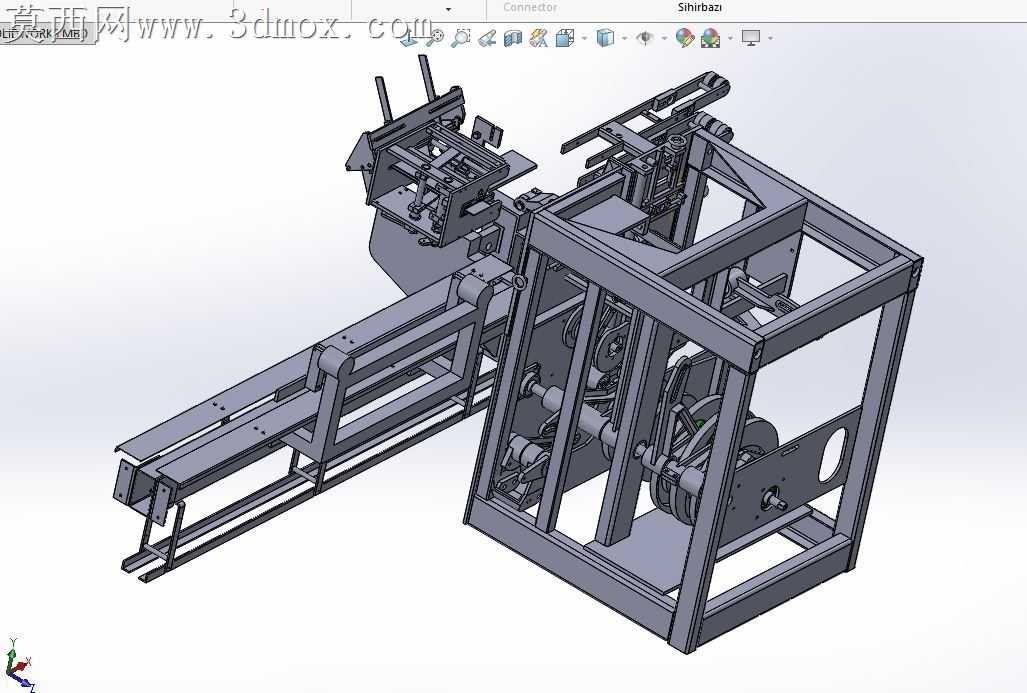

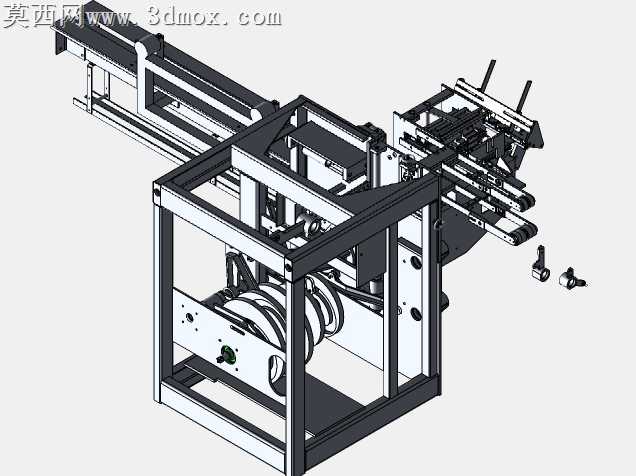

本作品为全自动卧式贴标设备的整机三维结构设计，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际机械加工与装配的尺寸精度要求搭建，完整还原了设备从进料输送、定位校准到贴标执行、出料流转的全流程机械结构。建模过程中对每一个零件的特征进行了精细化处理，机架部分采用标准方通型材搭建框架结构，清晰呈现了型材拼接的安装位、螺栓连接孔位以及内部加强筋的布局，保证框架结构的刚性与稳定性符合工业设备的设计要求；输送机构部分完整还原了输送带辊筒、张紧调节结构、侧边导向定位件的细节，可直观看到输送线的传动路径与物料承载结构；贴标执行机构部分细化了标带放卷辊、牵引辊、抚标压合组件、驱动凸轮连杆组的结构，清晰展示了贴标动作的机械传动逻辑，所有运动部件的装配约束均按照实际运动关系设置，可直观模拟设备运行时各机构的动作配合。渲染阶段采用哑光金属材质模拟设备的钣金与型材机架，对传动辊、加工轴类零件赋予金属切削加工的质感，对输送带、缓冲垫类零件赋予橡胶类材质属性，通过合理的光源布置清晰展现设备内部的层级结构与装配关系，避免结构遮挡导致的细节缺失。设计思路围绕卧式贴标设备的高速稳定运行需求展开，将驱动传动组件集中布置在机架内部的封闭腔体内，既可以对传动部件形成防护，也能降低设备运行时的安全隐患，输送与贴标执行模块采用模块化布局，便于后续的维护调整与功能拓展，各机构的动作时序通过机械结构的传动比匹配实现，无需复杂的电控逻辑即可完成连贯的贴标作业，整体结构紧凑，空间利用率高，可作为卧式贴标设备结构设计、教学演示、方案优化的参考三维模型，完整呈现了这类自动化包装贴标设备的典型机械结构布局与设计逻辑。
