辊道输送在线纸箱侧面贴标工作站

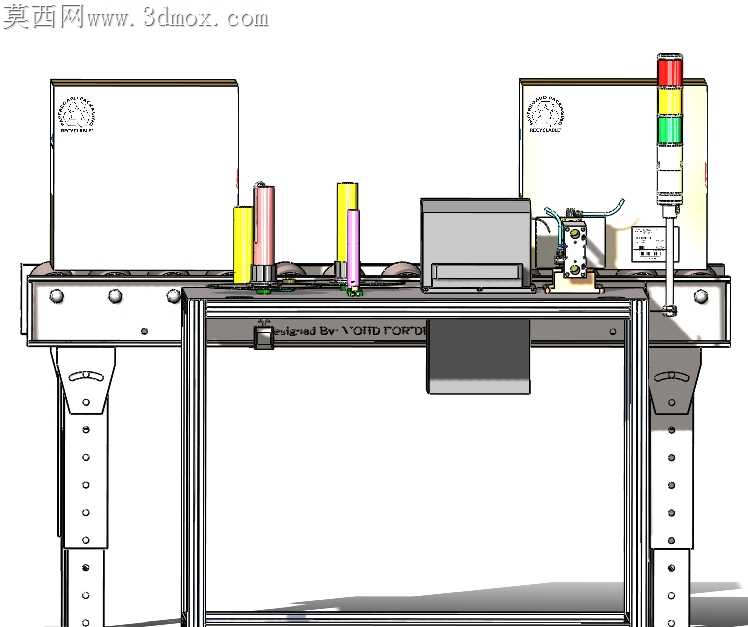

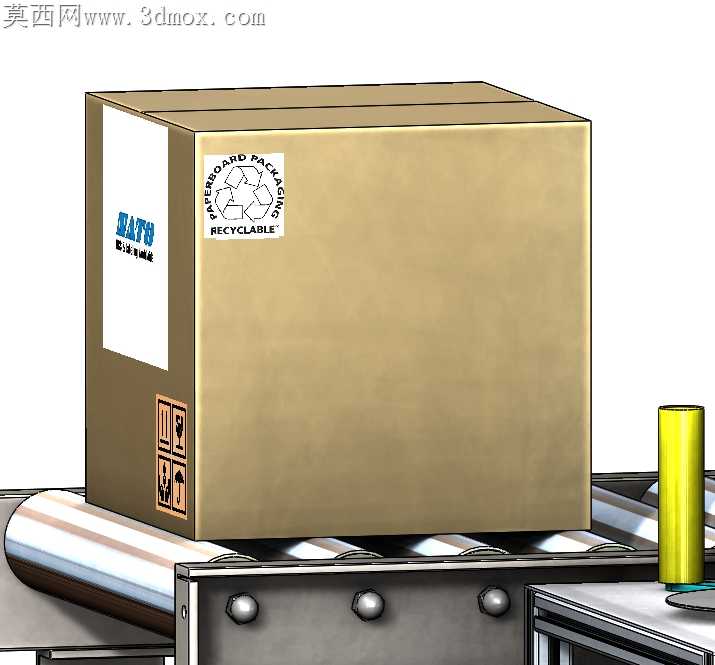

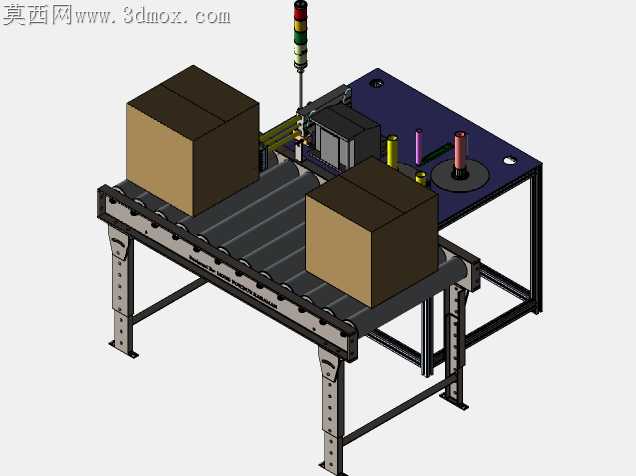

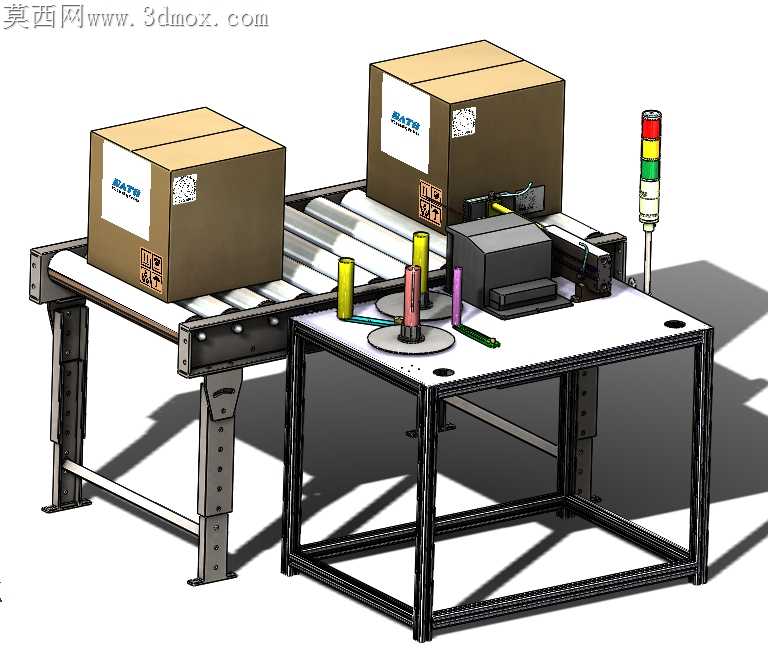

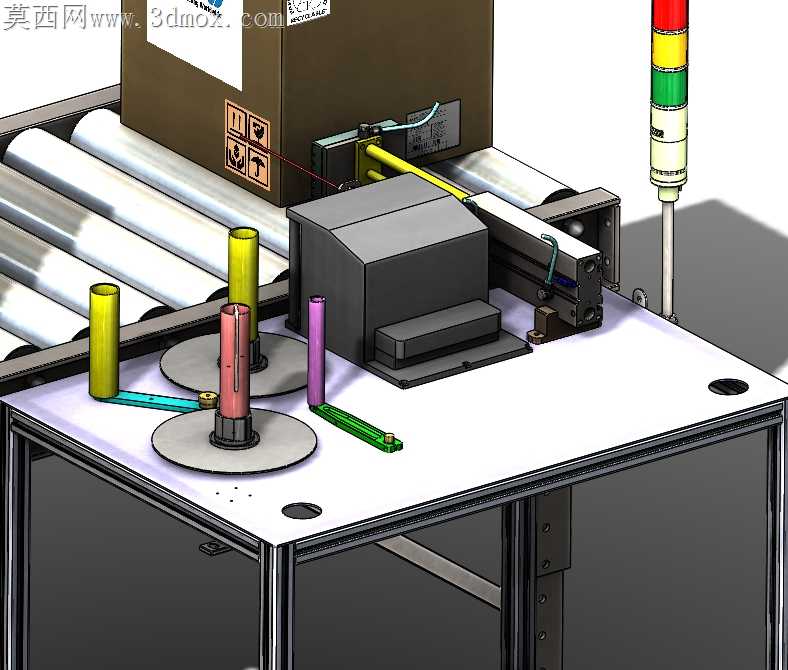

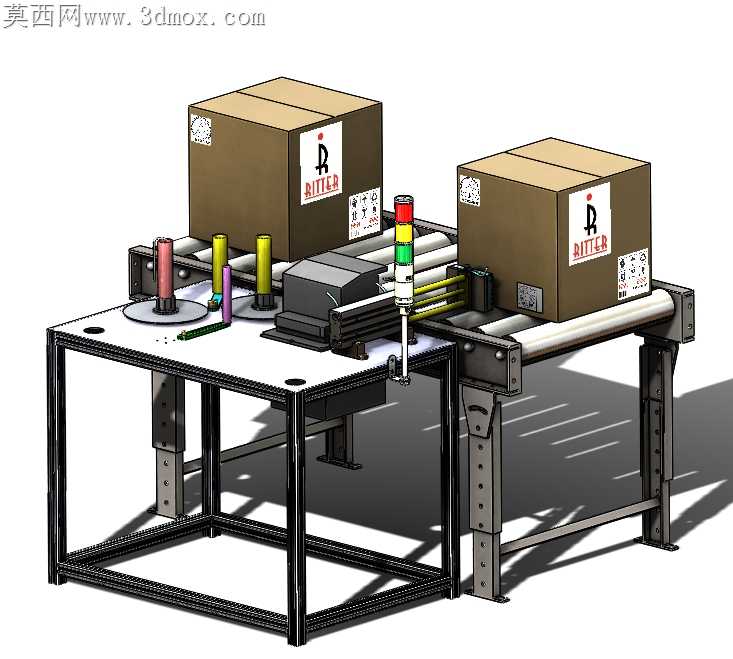

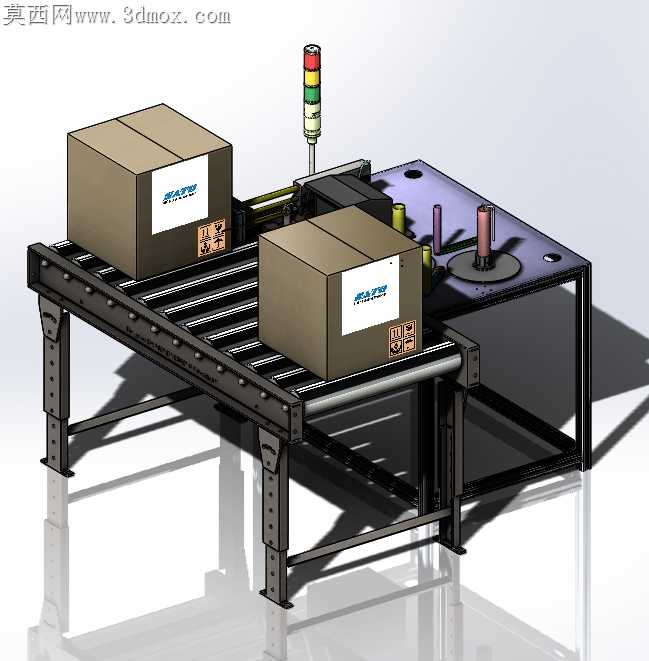

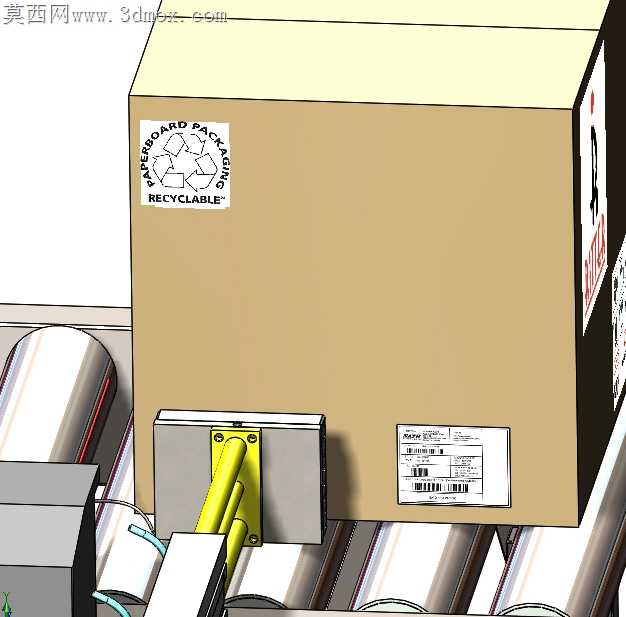

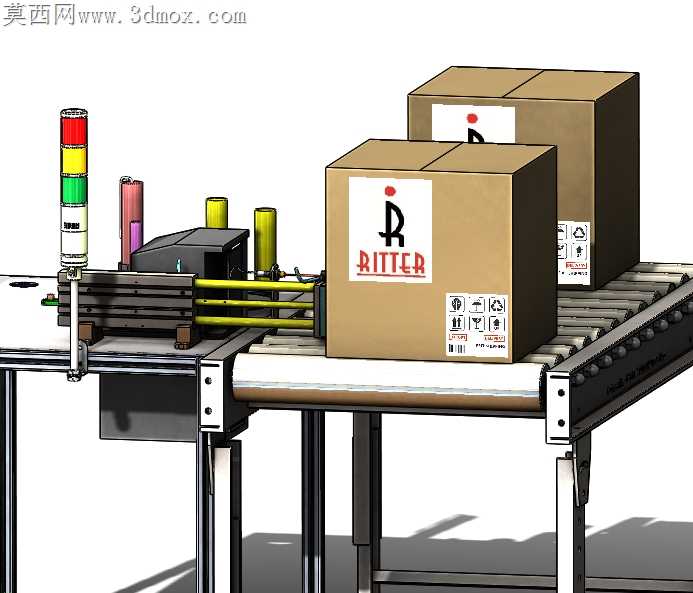

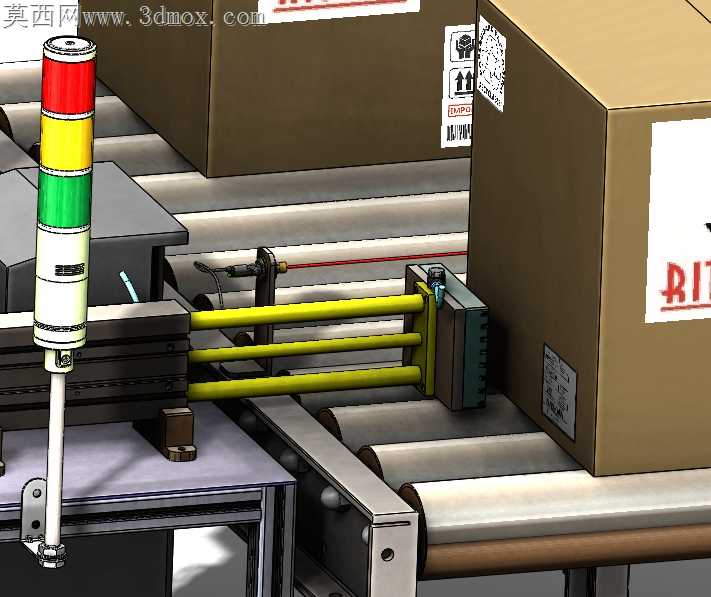

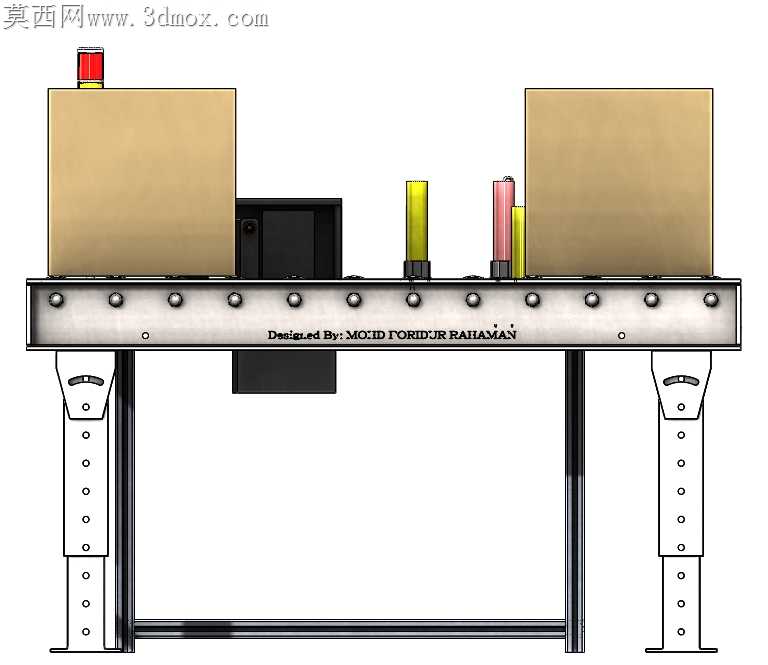

包装线现场调试时最常碰到的痛点，就是纸箱在输送过程中出现偏斜、窜动，导致贴标位置偏移、标签起皱甚至漏贴，这套侧面贴标工作站的结构设计，恰恰是围绕这些现场顽疾做的针对性适配。机架采用铝型材框架搭配可调节脚杯，脚杯预留了15mm的高度调节余量，能适配现场地面不平整的安装工况，避免输送辊道倾斜导致纸箱溜动；输送段的辊筒间距经过反复核算，刚好小于常规瓦楞纸箱的最小支撑边长，不会出现纸箱边角卡入辊缝的故障，辊筒表面做了滚花处理，增大和纸箱底面的摩擦力，输送过程中不会出现打滑丢转的问题。贴标机头的安装座设计了横向和纵向的双导轨调节结构，横向调节行程覆盖200-600mm宽度的纸箱规格，纵向调节能适配150-500mm高度的箱体，换产时不需要重新打孔安装，只需要拧动锁紧手柄就能快速调整位置，贴标头前端的压标辊采用软质聚氨酯材质，接触纸箱表面时能自适应微小的箱体形变，不会因为纸箱表面轻微凹凸就出现标签贴合不实的问题。机架台面上预留的多组定位柱，是用来安装不同规格的导向挡条的，挡条和纸箱侧面预留2mm的滑动间隙，既不会因为间隙过大导致纸箱偏斜，也不会因为间隙过小蹭坏纸箱表面的印刷层，导向挡条的进料端做了向外张开的喇叭口导角，纸箱进入贴标工位时能自动纠偏，不需要额外加装对中推料机构就能保证贴标位置的一致性。三色警示灯直接安装在贴标机头的立柱顶端，现场操作人员在十米外就能看到设备运行状态，红灯亮时对应缺标、卡箱故障，黄灯对应待机状态，绿灯对应正常运行，灯柱的接线走机架内部的铝型材槽位，不会有明线外露被输送件剐蹭的隐患。台面上放置的不同高度的定位治具，是用来做贴标位置校准的样件，每次更换标签卷或者调整贴标位置后，用对应规格的样件走一次测试流程，就能快速确认贴标精度，不需要浪费实际纸箱做试贴。贴标工位旁的打印模块和贴标头采用直连走线设计，标签打印完成后直接输送到贴标辊位置，不会出现长距离走标导致的标签偏移、静电吸附问题，打印模块的安装座同样预留了快拆结构，更换碳带或者清理打印头时只需要扳动快拆扣就能翻开模块，不需要拧动多颗固定螺丝，日常维护的效率能提升六成以上。输送段的支腿采用加厚方管焊接，支腿上的多排安装孔能根据现场对接的生产线高度调整辊道的整体高度，不需要额外加焊接高支架，对接不同高度的前后段生产线时适配性更强。
