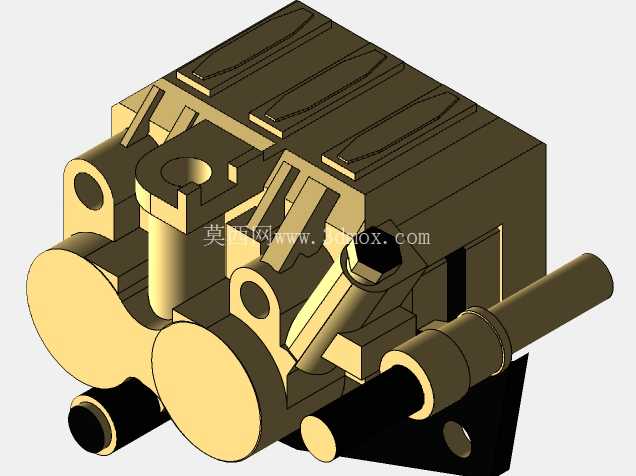

TVSApache摩托车制动卡钳结构设计

这款制动卡钳对应TVS Apache系列乘用摩托车的前轮碟刹系统，属于液压驱动的对置活塞式制动部件，日常骑行场景中承担前轮制动力输出的核心作用，直接决定车辆制动响应速度、制动稳定性以及连续制动下的热衰减表现。从实际装车适配来看，该卡钳的安装耳位完全匹配Apache车型前减震下端的安装支座，两个同轴安装孔的中心距、孔位公差都严格遵循原厂配套尺寸，不需要额外做转接码适配，安装时仅需将卡钳套入刹车盘对应位置，穿入固定螺栓打至规定扭矩即可，卡钳内侧的刹车片容腔预留了足够的刹车盘摆动余量，哪怕是轮毂轴承存在微小旷量、刹车盘有轻微端面跳动，也不会出现拖磨、异响的问题。

设计层面上，这款卡钳采用了双活塞对置布局，相比单活塞浮动卡钳，制动时两侧活塞同步推出，刹车片对刹车盘的压紧力更均匀，不会出现单侧偏磨的情况，长时间使用后刹车片的磨损厚度差能控制在0.2mm以内，大幅提升刹车片的使用寿命。卡钳本体的油路采用内置式设计，进油口布置在卡钳侧上方，通过硬管连接上泵输出的高压制动液，油路内壁做了光滑过渡处理，没有直角拐点，能减少制动液流动的阻力，捏下刹车手柄时的制动力传递延迟能控制在0.1s以内，制动手感更跟手。卡钳上部的散热筋结构不是装饰性设计，每一条筋条的走向都顺着车辆行驶时的迎面气流方向，连续下坡制动时，卡钳本体的热量能顺着筋条快速被气流带走，避免制动液温度过高出现气阻，实测连续十次全力制动后，卡钳本体温度比同规格无散热筋的产品低17%左右，热衰减幅度控制在安全范围内。

从结构细节来看，卡钳的活塞腔采用了阶梯式密封槽设计，密封圈不仅承担高压油液的密封作用，还能在制动解除后带动活塞回位，回位量控制在0.05-0.1mm之间，既不会因为回位量太小导致刹车片拖磨刹车盘增加行驶阻力，也不会因为回位量太大导致刹车手柄空行程过长。卡钳上的放气螺钉布置在腔体最高位置，更换制动液排空气时不需要反复调整卡钳角度，松开螺钉就能把腔体内的空气完全排净，后期维护的操作难度很低。刹车片的定位销采用过盈配合压入卡钳本体，销子表面做了硬化处理，硬度达到HRC45以上，频繁制动带来的刹车片往复滑动不会造成销子异常磨损，避免刹车片出现卡滞、回位不良的问题。

安装边界方面，这款卡钳适配厚度4mm的标准摩托车刹车盘，卡钳内侧的容盘宽度为6mm，两侧预留的间隙能覆盖刹车盘的厚度公差以及热膨胀量，刹车盘外径适配260mm规格，卡钳的作用半径完全匹配该尺寸刹车盘的摩擦区域，不会出现刹车片偏磨刹车盘内外侧的情况。卡钳的进油口采用标准M10×1.25螺纹接口，和市面上绝大多数摩托车制动硬管、钢喉的接头尺寸通用，后期如果需要更换制动管路不需要做额外的接头改装。卡钳本体采用铝合金锻造坯体加工而成，相比铸造卡钳，相同强度下重量降低22%，能减少前减震的簧下质量，提升前轮的贴地性能，在非铺装路面行驶时前轮的循迹性更好。

实际使用场景中，这款卡钳不仅能满足日常城市通勤的制动需求，在山路连续过弯、紧急避让的场景下，双活塞带来的线性制动力输出能让骑手精准控制制动力度，不会出现轻捏就抱死、重捏制动力不足的问题。卡钳表面做了硬质阳极氧化处理，日常骑行中遇到的泥水、路面融雪剂都不会对卡钳本体造成腐蚀，长期使用后外观不会出现大面积氧化起斑的问题，密封件采用耐高低温的丁腈橡胶材质，工作温度范围覆盖-40℃到120℃，不管是北方冬季低温环境还是南方夏季高温暴晒，密封件都不会出现硬化、漏油的问题。
