摩托车通风划线钻孔式碟刹制动盘结构

　　日常两轮摩托车的制动系统里，碟刹结构的制动效能、热稳定性远优于传统鼓刹，尤其在大排量街车、越野摩托、通勤踏板车的高频制动场景下，带划线与钻孔结构的通风碟刹盘，能有效规避长下坡连续制动带来的热衰减问题，保障骑行过程中的制动可靠性。这套碟刹制动盘的设计，首先围绕安装匹配性做基准约束，中心定位凸台的止口尺寸严格对应摩托车前轮轴的安装座公差，周边均匀分布的螺栓过孔位置度控制在0.05mm以内，确保装配后制动盘的端面跳动量符合行车安全要求，避免制动过程中出现刹车抖动、异响等常见故障。

　　从功能结构来看，制动盘采用双层通风腔体设计，两层摩擦盘面之间的径向导风槽，会随着车轮转动形成主动气流，把制动过程中刹车片摩擦产生的热量快速带出，避免盘面温度过高导致摩擦系数下降；盘面分布的斜向划线槽，一方面可以在制动时刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面堆积降低制动摩擦力，另一方面能在湿滑路面行驶时快速划破摩擦面间的水膜，让雨天制动的响应速度更快，不会出现水滑导致的制动滞后。盘面均匀排布的钻孔结构，除了辅助提升散热效率之外，还能降低制动盘整体的转动惯量，减少前轮的非簧载质量，对摩托车的转向操控灵活性有明显提升，同时钻孔边缘可以在制动初期快速切入刹车片表面，缩短制动响应的空行程。

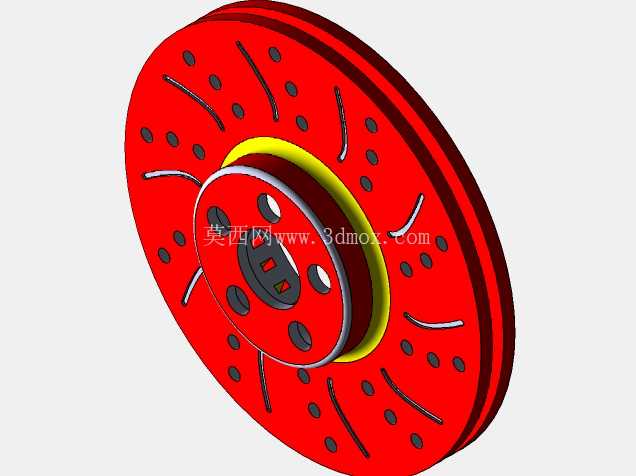

　　设计过程中需要重点考量摩擦面的平面度要求，整个环形摩擦区域的平面度公差控制在0.02mm以内，保证刹车片与盘面能够完全贴合，避免局部偏磨导致刹车片过早损耗；中心安装座与摩擦盘体之间采用阶梯式过渡连接，黄色标识的连接环带做了应力释放结构，避免制动时的热胀冷缩导致盘体出现翘曲变形，同时也能缓冲制动瞬间的冲击载荷，减少安装螺栓受到的剪切力。实际装车应用时，这类碟刹盘需要匹配对应尺寸的对置活塞刹车卡钳，摩擦面的外径尺寸要和卡钳的刹车片宽度完全适配，安装时需要保证盘体与卡钳的居中对齐，单边间隙控制在0.1mm到0.2mm之间，既不能间隙过大导致刹车行程变长，也不能间隙过小出现拖磨现象。

　　从结构强度角度，盘体的摩擦区域厚度根据车型排量做匹配设计，日常125cc到250cc排量的通勤摩托，摩擦面厚度设计为4mm到5mm即可满足常规制动的强度要求，大排量车型则会适当增加厚度到6mm以上，同时在划线槽与钻孔的边缘做圆角过渡处理，避免应力集中导致盘面在高频制动下出现裂纹。整个制动盘的外形轮廓做了动平衡优化，钻孔与划线槽采用圆周对称分布，避免车轮高速转动时因为盘体质量分布不均出现车轮抖动，影响高速行驶的稳定性。不同于普通实心碟刹盘，这种带划线钻孔的通风结构，在频繁启停的城市通勤场景、连续下坡的山路骑行场景下，都能保持稳定的制动摩擦力，不会因为连续十几次以上的制动就出现制动力明显衰减的问题，同时盘面的自清洁特性也能减少日常维护的频次，不需要频繁拆解清理摩擦面的粉尘与泥沙。
